СВ, кГц (м) КВ1, МГц (м) КВ2, МГц (м) КВЗ, МГц (м) КВ4, МГц (м)

100 250 10

14 34 40 40

Реальная чувствительность с внутренних антенн. мВ/м, не менее: КВ1-КВ4 .... 0,25

СВ . ;.....1

ДВ.......1,5

УКВ ......0,025

Реальная чувствительность со входа внешней антенны, мкВ, не менее: КВ1-КВ4, СВ . .

ДВ.......

УКВ (/?вх = 75 Ом) . Селективность (при расстройке на ±9 кГц) в диапазонах СВ и ДВ, дБ, не менее .... Селективность по зеркальному и другим дополнительным кана лам приема, дБ, не менее:

КВ1-КВ4 ....

СВ.......

ДВ.......

УКВ ......

Действие АРУ в диапазонах KB, СВ, ДВ: при изменении напряжения на входе на 40 дБ изменение напряжения на выходе, дБ, не более . Диапазон регулирования тембра нижних и верхних звуковых частот, дБ, не менее:

подъем .....

спад......

Номинальный диапазон воспроизводимых частот по звуковому давлению, Гц: по тракту AM . . . по тракту ЧМ . . . Номинальная выходная мощность, Вт . . . .0,5 Максимальная выходная мощность, Вт, не менее: при питании от батарей .......1

при питании от сети переменного тока . .1,5 Потребление электроэнергии от автономного источника питания: ток покоя, мА, не более .......70

525... 1605 (571,4...186,9) 11,7...12,1 (25,6...24,8) 9,50...9,77 (31,6...30,7) 7,1...7,3 (42,3..,41,0) 5,95...6,20 (50,5...48,4)

125...4000 125... 10 ООО

потребляемая мощность (прн выходной мощности 200 мВт), Вт, не более . . .1,5

Габаритные размеры,

мм......... 330X280X95

Масса (без источников

питания), кг, не более 3,4

Принципиальная схема. Радиоприемник Океан-221 выполнен по функционально-блочному принципу с раздельными трактами AM и ЧМ. Ои состоит из следующих шести блоков: объединительного {У1), блока УКВ-1-03 (У2), блока демодулятора ДЧМ-11-5 (УЗ), блока AM (У4), преобразователя напряжения питания варикапов электронной настройки ПН-15 (У5), блока питания (У6). Схема соединений блоков приведена на рис. 1.33.

Тракт ЧМ выполнен на двух унифицированных функциональных блоках: УКВ-1-03 (У2) и ДЧМ-11-5 (УЗ). Принципиальная схема блока УКВ-1-03 рассмотрена применительно к тюнеру Радиотехника Т-101-стерео (см. рис. 4.7).

Сигнал на вход блока УКВ (вывод 9 разъема XI) при приеме передач в диапазоне УКВ поступает с антенны через разъем Х7.1, вывод 11 объединительного блока У1 и далее через конденсатор С24 и коммутирующий диод V42 этого блока. После усиления и преобразования принятого сигнала в блоке УКВ сигнал промежуточной частоты 10,7 МГц с выхода блока УКВ поступает на демодулятор ДЧМ-11-5 (на вывод 1 разъема Х2 в блоке УЗ).

Принципиальная схема демодулятора УЗ приведена на рис. 1.34. Блок обеспечивает необходимое усиление ЧМ сигнала на промежуточной частоте 10,7 МГц, требуемую селективность по соседнему каналу и выполняет функцию детектора (демодулятора) ЧМ сигнала. Здесь предусмотрено устройство, выполняющее функции подавления боковых настроек и бесшумной настройки, а также усилитель сигнала автоматической подстройки частоты. Сигнал промежуточной частоты с выхода блока УКВ поступает на двухкаскадный апериодический усилитель (транзисторы VI и V2). Нагрузкой усилителя является пьезокерамический фильтр Z с резонансной частотой 10,7 МГц, обеспечивающий необходимую селективность по соседнему каналу. С фильтра сигнал промежуточной частоты поступает на вход микросхемы DA (на вывод 13), выполняющей функцию демодулятора ЧМ сигналов. (Структурная и электрическая схемы микросхемы К174УРЗ приведены в приложении 1.) Микросхема DA содержит восьмикас-кадный дифференциальный усилитель-ограничитель (на транзисторах V1-V24), заканчивающийся каскадами эмиттерных повторителей (на транзисторах V25 и V26). На транзисторах V31, V41, V29, V42 выполнено устройство совпадений, которое вместе с подключенным к выводам 2 и 6 мик-

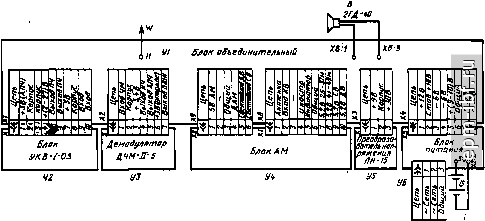

Рис. 1.33. Схема соединений блоков радиоприемников Океан-22Ь

У

*S,B

Вход ЧМ

Выход НЧ

<f

ВыходВПЧ

Выходбшн

*ЗВ(опарнае]


-г /!15 L

б,8к

Я19 6,8к VS KTJtSB

<mtss

кгв

0,В<г7>

Рис. 1.34. Принципиальная электрическая схема блока ДЧМ-П-5

росхемы колебательным контуром LC11 образует частотный детектор, основанный на принципе фазового детектирования.

С выхода усилителя-ограничителя на один вход устройства совпадений (на базы транзисторов V31, V41) импульсы поступают непосредственно, а на другой (на базы транзисторов V29 и V42) - через линию задержки. Роль линии задержки выполняет колебательный контур LC11. На резонансной частоте он создает сдвиг фаз, равный 90°. При изменении частоты сдвиг фаз также изменяется в ту или иную сторону, что наменяет время совпадения импульсов и со-

ответственно напряжение на выходе частотного детектора. Резистор R10 предназначен для снижения добротности контура с целью уменьшения нелинейных искажений. Устройство совпадений представляет собой разновидность перемножителя. Напряжение на выходе появляется только в моменты, когда на обоих входах имеются импульсы одного знака. Если время задержки кратно целому числу периодов промежуточной частоты, то ток на выходе устройства совпадений максимален. Если оно кратно нечетному числу полупериодов, то ток равен нулю.



Сигнал звуковой частоты после детектора усиливается и через эмиттериый повторитель подается иа выход микросхемы (иа вывод 8) и далее через цепь R8. С5 и переходной конденсатор С14 подается на выход демодулятора. Сигнал со второго выхода микросхемы (с вывода 10) подается иа усилитель напряжения сигнала АПЧ, выполненный на транзисторах V5 и V6. Этот усиленный сигнал АПЧ далее подается на варикап в контуре гетеродина блока УКВ.

Устройство АПЧ работает следующим образом. Сигнал с вывода 10 микросхемы поступает на эмиттер транзистора V5. В результате изменения напряжения эмиттер-база транзистора V5 изменяется напряжение на коллекторе и, следовательно, напряжение на базе транзистора V6. Таким образом, на выход устройства поступает напряжение, изменяющееся относительно опорного напряжения, равного 3 В. С помощью резистора R17 осуществляется начальная балансировка системы АПЧ, т. е. устанавливается нулевая разность напряжений между выходным напряжением устройства АПЧ и опорным напряжением 3 В при отсутствии сигнала.

Устройство системы бесшумной настройки выполнено на транзисторах V3, V4, V7. Управляющий сигнал (напряжение шума) с вывода 8 микросхемы DA через конденсатор С13 подается на базу транзистора V7. При точной настройке приемника на частоту принимаемого сигнала напряжение шума отсутствует, а на базу транзистора V7 поступает сигнал с большим уровнем. Транзистор V7 открыт, а транзисторы V4 и V3 закрыты. Сопротивление перехода коллектор-эмиттер транзистора V3 при этом максимально, и оно не влияет на прохождение сигнала звуковой частоты с вывода 8 микросхемы через цепь R8, С14 на вход УЗЧ. При неточной настройке на станцию (при малом уровне сигнала на выходе микросхемы) транзистор V7 закрыт. Напряжение на его коллекторе увеличивается, и транзистор V4 открывается. Транзистор V3 при этом также открыт, а сопротивление его перехода коллектор-эмиттер уменьшается и шунтирует выход микросхемы. Звуковой сигнал при этом не проходит иа вход УЗЧ. С помощью резистора RI2 устанавливается порог срабатывания устройства БШН.

Тракт AM радиоприемника (блок У4, рис. 1.35) содержит УРЧ, преобразователь частоты, тракт УПЧ, детектор, цепь АРУ и элементы перестройки контуров диапазонов ДВ, СВ, КВ. Настройка на принимаемую станцию осуществляется изменением управляющего напряжения Унастр с помощью потенциометра R124 в блоке У1, связанного с верньерным устройством и установленного на передней панели корпуса приемника. Напряжение настройки подается на контакт 4 разъема XI. В качестве элементов настройки используются варнкапные матрицы VD17, VD23, VD30.

В диапазонах KB приемник работает от встроенной телескопической антенны W,

которая через конденсаторы €24, С23 и эмиттериый повторитель на транзисторе VT54 в блоке У1 подключена к контакту 2 разъема 1X8, 4X1 (см. рис. 1.33). Контакт / этого разъема соединен с гнездом внешней антенны, а контакт б - с гнездом внешнего заземления. Четыре коротковолновых диапазона выполнены на двух раздельных идентичных высокочастотных трактах: один тракт работает в диапазонах 25 (КВ1) и 31 м (КВ2), а другой -в диапазонах 41 (КВЗ) и 49 м (КВ4). Тракты переключаются при подаче напряжения питания 5,2 В на соответствующие элементы.

При выборе нужного KB диапазона, например КВ1, напряжение питания через развязывающий фильтр R59 С62, катушку Ll4 к открытый диод VD29 поступает на коллектор транзистора VT13 (УРЧ). При этом контур диапазонов КВЗ, КВ4 будет отключен, так как диод VD14 закрыт.

Переключение с диапазона КВ1 на КВ2 и с КВЗ на КВ4 осуществляется изменением управляющего напряжения настройки, подаваемого на варнкапные матрицы VD17, VD23, VD30.

Напряжение настройки изменяется в пределах:

в диапазонах 25, 41 м в диапазоне 31 м в диапазоне 49 м

от 18±4 до 27,8±0,4 В, от 1,2±0,25 до 8±2 В, от 1,2±0,25 до 12±4 В.

С контакта 2 разъема XI сигнал через конденсатор С19 поступает на УРЧ диапазона KB (транзистор VT13), нагрузкой которого служит полосовой фильтр соответствующего диапазона KB: L10 С34 СЗЗ С32 VD17.1 L11 С40 С39 VD17.2 или L14 С66 С67 С65 VD30.I L16 С73 С70 VD30.2.

Сигнал, выделенный полосовым фильтром, через катушку связи, например VII.1, и коммутирующий диод VD18, который открывается при подаче на него напряжения 5,2 В через фильтр R30C38, поступает на вход / микросхемы D. Эта микросхема выполняет функции УРЧ, преобразователя частоты, УПЧ.

Падение напряжения на резисторе R42 от тока, протекающего по диоду VDI8, закрывает диоды VD11, VD12, VD31 остальных диапазонов.

Диапазоны СВ и ДВ выполнены по схемам, аналогичным KB диапазонам. Усилители радиочастоты собраны соответственно на транзисторах VT7 и VT8. Источником сигнала для диапазонов СВ и ДВ является широкополосный магнитный датчик, выполненный на ферритовом стержне М400НН 200X10 мм. Датчик подстраивается на частоту принимаемого сигнала варикапной матрицей VD3. Контуры магнитной антенны диапазонов СВ и ДВ переключаются коммутационными диодами VD1, VD2, VD4.

При работе приемника в диапазоне СВ конец контурной катушки L3 магнитной ан- °°
