тённы через диоды VD1 и VD2 подключается к общему проводу. При переключении на диапазон ДВ диоды VD1 и VD2 закрываются, а открывается диод VD4, который подключает к общему проводу через конденсатор С6 конец контурной катушки ДВ L5. Напряжение настройки в диапазонах СВ, ДВ устанавливают в пределах от 1 до 27,4 В.

Гетеродин диапазонов КВЗ, КВ4 выполнен на транзисторах VT24-VT26. Контур гетеродина состоит из катушки L12 и конденсатора С44. Варикапная матрица VD2S.1 через конденсатор С41 подключена

к контуру. Напряжение питания подается через фильтр R40C49. Напряжение гетеродина выделяется на резисторе R77, являющемся также нагрузкой гетеродинов диапазонов КВ1, КВ2, СВ и ДВ, и поступает на преобразователь частоты микросхемы D. Гетеродин выполнен на трех транзисторах с целью уменьшения амплитуды генерируемого напряжения на контуре, так как перестройка контура осуществляется варикапной матрицей.

Гетеродины диапазонов ДВ, СВ и КВ1, КВ2 выполнены по аналогичным схемам.

Нагрузкой преобразователя частоты яв-

059 0,03 Змк

220к

22Dk

KBC-t20At

. C79

4z C81

6,8,

VTЗ' КТЗВвБМ jSk

-CD-

C75 RiOOk 82 кт315б

-г C53

-0,033м к

X ОВО

0,03}мк

и

KI7tXA2

г

lOOBi < 1

pi Щ

VT28 KT3107B

--I a, CN, I

, /?77 082

U f2DK

VJ36

0,033mk

VT32 КТ315Ш

4RB9 f] R7k k7K И 2,2к

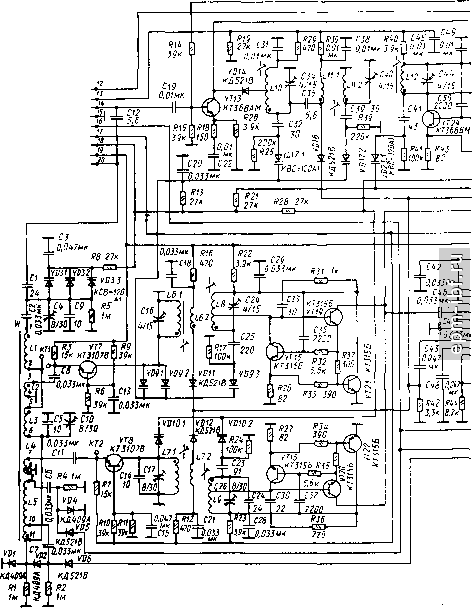

Рис

. 1.35. Принципиальная электрическая схема тракта AM радиоприемника Оке-

ан-22Ь

ляется контур L15.1 С58С61, который через катушку связи L15.2 связан с пьезокерамическим фильтром Z, обеспечивающим селективность по соседнему каналу. Сигнал промежуточной частоты с фильтра подается на вывод 12 микросхемы и усиливается.

Нагрузкой УПЧ является контур L13C55 и детектор (диод VD27). Продетектированный сигнал через фильтр C57R58C63R60 C68R61C71 подается на предварительный УЗЧ, выполненный на транзисторах VT32 и VT36 и далее на вывод 4 разъема Х2.

П реобразователь напряжения ПН-15 (блок У5, рис. 1.36) предназначен для преобразования питающего напряжения 9 В в управляющее напряжение 30 В, необходимое для перестройки контуров с помощью варикапов.

По построению схемы блок ПН-15 делится на два функциональных узла: собственно источник напряжения и стабилизатор напряжения компенсационного типа. На транзисторе V6 построен генератор колебаний с частотой 12 кГц. Переменное напряжение, вырабатываемое генератором, наводится во

вторичной обмотке трансформатора Г, которая вместе с конденсаторм С8 представляет собой параллельный резонансный контур. Переменное напряжение генерируемых коле-.баний выпрямляется диодом V7 и через сглаживающий фильтр C7R19C5 подается на вывод 3 разъема блока ПН-15 и далее на варикапы.

Генератор питается через стабилизатор, выполненный на транзисторах VI-V5. Транзистор V5 является датчиком опорного напряжения, которое подается на один из входов дифференциального каскада на транзисторах VI и V4. На другой его вход подается напряжение с делителя на резисторах R2-R4. На транзисторах V2 и V3 собран регулирующий каскад, представляющий собой усилитель постоянного тока. С коллектора транзистора V2 стабилизированное напряжение поступает на коллектор транзистора V6. Если по какой-нибудь причине изменится управляющее напряжение, то изменится и потенциал в точке соединения резисторов R2-R4. Изменение потенциала одного из плеч дифференциального

CHntO-ЗР

R2 ЗЗОк

R5 ЗЗк

30мк 30м к -

КТ209Б

КЗ *7к

Ufa 1.2k

Smk

+±C7 J/mk

220П\

I J

Рис. 1.36. Принципиальная электрическая схема блока ПН-15

каскада приведет к изменению состояния регулирующего каскада на транзисторах V2 и V3, и напряжение иа выходе стабилизатора установится равным первоначальному. Необходимое значение управляющего напряжения устанавливается подстроечным резистором R4.

Фильтр C1R1C2 предотвращает проникновение сигнала от генератора в цепь питания приемника.

Объединительный блок У1 (рис. 1.37) содержит каскады электронного переключателя диапазонов и фиксированных настроек, тракт звуковой частоты, стабилизатор напряжения питании каскадов радио и промежуточных частот трактов AM и ЧМ.

Основным элементом переключателя является счетчик, выполненный на микросхеме D2, состоящий из десятиразрядного суммирующего счетчика импульсов и дешифратора. Суммирующий счетчик предна311а'1ен для выполнения счета в прямом напраиле-нии, т. е. с приходом очередного импульса на вход счетчик увеличивает свое показание на единицу. Многоразрядный счетчик формируется путем последовательного включения некоторого числа триггеров таким образом, что вход последующего триггера подключается к выходу предыдущего.

Дешифратор преобразует двоичный код на входе в сигнал только на одном из своих выходов. При этом каждой кодовой комбинации на входе соответствует определенный выход. В любой данный момент сигнал может быть только на одном выходе дешифратора, так как на входе у него может быть любая, но только одна кодовая комбинация.

Микросхема работает следующим образом. На ее вход подается серия импульсов При подаче на вход 14 первого импульса на выходе 3 будет напряжение высокого уровня, т. е. логическая единица, при подаче второго импульса на выходе 2 также будет логическая единица и т. д. При подаче на вход 15 напряжения высокого уровня счетчик устанавливается в исходное состояние. На вход 16 микросхемы подается питание 5,6 В. Вход 8 общий.

Составные части переключателя и их взаимосвязи показаны на структурной схеме переключателя (рис. 1.38).

При включении приемника вследствие того, что вход 6 микросхемы D1 через конденсатор СЗ (рис. 1.37) соединен с цепью плюс 5,6 В, включается фиксированная настройка ФН . При нажатии на одну из кнопок переключателя 5/ происходит замыкание контакта, вследствие чего срабатывает входной ключ 2 и запускается генератор тактовых импульсов 3 (рис. 1.38). Импульсы с выхода генератора поступают на вход счетчика с дешифратором 5, работающего в режиме автосканирования. Индикация каждого диапазона осуществляется соответствующим светодиодом. Для выбора диапазона необходимо прекратить давление на кнопку в момент индикации нужного диапазона.

Входной ключевой каскад выполнен на транзисторе VT1 (см. рис. 1.37). В исходном состоянии VT1 закрыт, и ток базы отсутствует. Напряжение 5,6 В через диод VD3 подается иа вход генератора (вывод 9 микросхемы D1). Генератор не работает.
