жен на объединительной плате и выполнен по мостовой двухполупериодной схеме на диодах VD7-VD10. В стабилизаторе применены транзисторы VT18, VTW, а также стабилитрон VD21.

Гнездо внешнего источника питания 6X2 подключено к стабилизатору напряжения.

Блок питания (рис. 1.39) обеспечивает выпрямленное стабилизированное напряжение 10 В, которое позволяет получить максимальную выходную мощность не менее 1,5 Вт.

Режимы работы транзисторов н микросхем по постоянному току приведены в табл. 1.23 и 1.24.

Конструкция. Прнеминк построен по функционально-блочному принципу и состоит из двух основных частей: панели управления с приемником и крышки с блоками питания.

В панель управления с приемником входят: панель управления, блок приемника, ручка переноса, верньерное устройство, шкала, телескопическая антенна, головка динамическая. Крышка с блоками питания представляет собой пластмассовый корпус с размещенными в нем блоками питания: батарейным и сетевым. Панель управления представляет собой пластмассовый корпус с защитным стеклом. В корпусе размещены: резистор плавной настройки, ручка настройки, верньерное устройство, ручки управления резисторами громкости, тембра, кнопки ПД н ПН . На боковых стенках верхней части имеются два отверстия для осей ручки переноса, с Помощью которых блок приемника соединен с панелью управления.

Блок приемника состоит нз объединительного блока н блока AM. На объедниитель-ном блоке размещены функциональные блоки УКВ-1-03С, ДЧМ-11-5 и ПН-15, выпрямитель и стабилизатор напряжения (10 и 5,6 В), УЗЧ с резисторами громкости и тембра, переключатель со светодиодами, индикатор настройки, лампы подсвета шкалы и индикации сети, резисторы фиксированных настроек диапазона УКВ; кнопки включения приемника, АПЧ, подсвета шка-

лы, БШН; гнезда внешних антенн, магнитофона, телефона.

На объединительном блоке также размещены кронштейны, к которым прикреплена винтами МЗ крышка приемника. В кронштейнах имеются отверстия для осей ручки переноса, с помощью которых блок приемника прикреплен к панели управления.

Блок AM представляет собой печатную плату, на которой собран весь тракт AM - от ферритовой антенны до детектора. Блок AM соединен с объединительным блоком двумя разъемами н прикреплен к нему двумя винтами МЗ.

Ручка переноса состоит из двух кронштейнов и трубы. С помощью двух осей ручка переноса соединена с панелью управления и блоком приемника.

Верньерное устройство н все его элементы (рис. 1.40) размещены на пластмассовом корпусе. В углублении корпуса установлен переменный резистор СПЗ-35, на оси которого закреплен шкив. Пластмассовая стрелка закреплена на направляющем ребре корпуса под шкалой. На шкиве размещены натяжные пружины (на обоих концах троса). Ход стрелки ограничен выступами шкалы и ходом резистора. Замедление верньерного устройства 1 : 10, рабочий ход стрелки 120 мм.

Телескопическая антенна имеет шарнир, позволяющий поворачивать ее с фиксацией через 45° (пять положений) в вертикальной плоскости. Антенна поворачивается и в горизонтальной плоскости. Она размещена в панели и соединена проводом с объединительным блоком.

Шкала приемника выполнена методом шелкографин на прозрачной пластмассовой детали, помещенной за стрелкой внутри приемника. С одной стороны она закреплена телескопической антенной, с другой - упругим колпачком. В пазах шкалы установлены лампы подсвета.

Динамическая головка расположена на корпусе панели управления и закреплена пружиной и двумя клиновидными приливами.

Указатель шс/г/ройки

Рис. 1.40. Кинематическая схема ВШУ радиоприемника Океан-221 :

/ - ось ручкн настройки; 2 - ось резистора настройки

Крышка приемника соединена с панелью управления с помощью трех выступов в нижней части и двух винтов МЗХ12 в верхней части. Винты утоплены в цилиндрических углублениях, используемых для пломбирования приемника.

На крышке имеются необходимая тексто-

вая информация, акустическая решетка, карта часовых поясов, внизу размещен отсек батарейного питания с крышкой. Справа от батарейного отсека находится прямоугольное окно, закрытое внутри поворотным диском с вырезом, предиазиаченное для доступа к гнездам питания от сети.

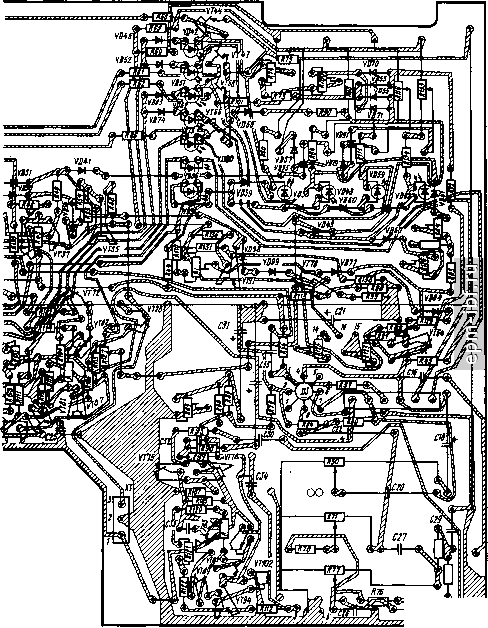

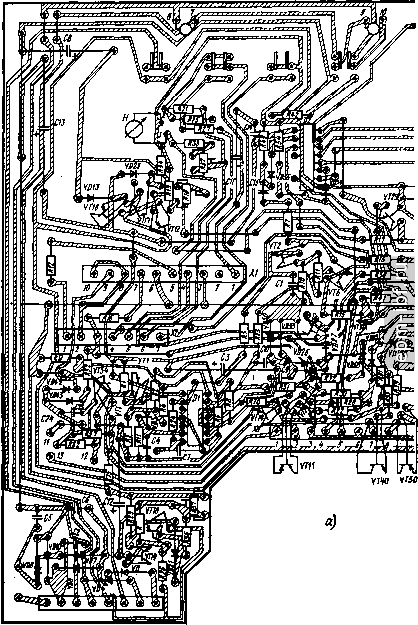

Рис. 1.41. Расположение радиоэлементов на печатных платах радиоприемника Океан-

2211 (начало)

для питания от автомобильного аккумулятора 12 В и к предохранителю. Поворотный диск предназначен для безопасности обслуживания приемника (открывает доступ только к одному из трех элементов внешнего питания).

Блок внешнего питания собран на пластмассовой панели: с одной стороны размещены гнездо сетевого шнура, гнездо внешнего источника 12 В н предохранитель, с другой, внутренней - переключатель режима работы Батарея - сеть , силовой
