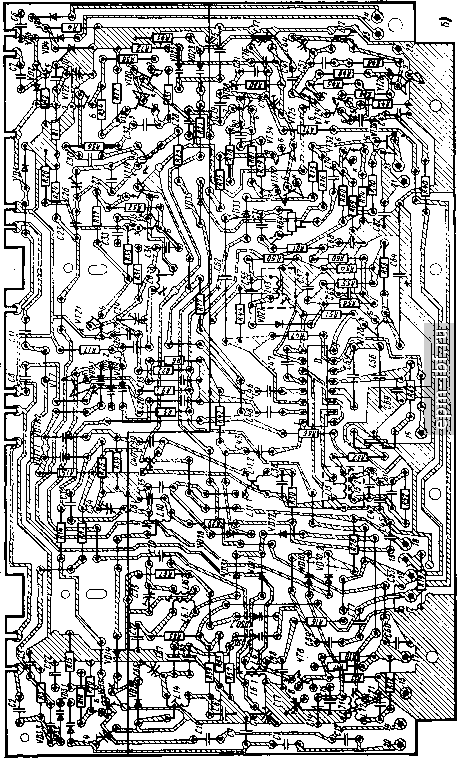

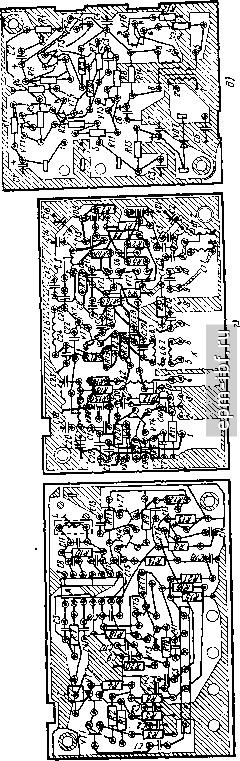

Главная Радиоприемная бытовая аппаратура 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 [ 23 ] 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 ![]() ![]() трансформатор, монтажные провода. По углам панели расположены два отверстия под самонарезающие винты и два выступа для крепления блока к крышке приемника. Силовой трансформатор соединен с панелью пружиной. Блок соединен с панелью управления небольшим жгутом с разъемом. Расположение радиоэлементов на печатных платах функциональных блоков радиоприемника показано на рис. 1.41. Моточные данные контурных катушек индуктивности и трансформатора блока питания приведены в табл. 1.25 и 1.26. Порядок разборки и сборки радиоприемника. Для разборки приемника необходимо выключить питание. Вилку шнура питания вынуть из розетки сети. Положить приемник на мягкую ткань лицевой стороной, откинуть вперед ручку переноса, отвинтить два винта крепления (в углублениях крышки приемника). Затем приподнять крышку приемника вверх и, отключив разъем блока питания, отделить крышку. Для ремонта блока AM необходимо отвинтить два винта крепления (около ферритовой антенны), откинуть блок, отключить разъемы блока и снять его с шарняра (при необходимости). Для ремонта объединительного блока нужно отвинтить два винта в нижней части (на краю) объединительного блока и два винта колодкн с гнездами магнитофона и телефона, отпаять провод телескопической антенны, отделить колодку с гнездами внешней антенны, откинуть объединительный блок вверх примерно на 90° и поставить приемник на боковую стенку. Для демонтажа объединительного блока нужно нажать изнутри на острые концы осей и вынуть их, отделить ручку переноса и, отпаяв провода от динамической головки и резистора R124 (СПЗ-35), отделить блок. Для натяжения тросика верньерного устройства (см. рис. 1.40) следует ось резистора настройки Я124 повернуть до упора вправо (по часовой стрелке), а указатель настройки - влево, при этом шкив должен быть закреплен на оси резистора прорезью для троса в сторону выступа на панели. Надеть свободный конец пружины тросика на нижнюю стойку шкива; уложив пружину в канавку и натянув ее до упора, вывести трос на ось ручки настройки. Намотать три витка троса на ось ручкн на- стройки и вывести его на шкив сверху. Вы-* - вести трос на правый ролнк снизу вверх, уложить, как показано на рис. 1.40, в ин- Рис. 1.41. Расположение радиоэлементов на печатных платах радиоприемника Оке-ан-22Ь: а - объединительный блок; б - блок АН; в - блок демодулятора ДЧН-11-5; г - блок УКВ-1-03; д - блок ПН-15 Таблица 1.25. Моточные данные катушек индуктивности радиоприемника Океан-221
|
