Продолжение таблицы 1.25

Обозначение на схеме

Вывод

Марка н диаметр провода, мм

Число витков

Тип намотки

Индуктивность, мкГн

Добротность,

ие менее

Тип сердечника

Частота проверки, МГц

L15.1

ПЭВ-2 0,125

76 отвод от 38

М600НН-ЗС

(25+25+26+0)

2,8X12

L15.2

ПЭВ-2 0,125

М400НН-5

(0+0+0+36)

10X7, 1X2

УКВ

L1.!

ПЭВТЛ-1 0,224

Однослойная ви-

М13ВЧМ

ток к витку

С2, 8X8

L1.2

Проволока мед-

5 1/4 отвод от 3 7/8

ная луженая 0,5

ПЭВТЛ-1 0,1

До заполнения

Н-К

Проволока мед-

4 1/4

Однослойная ша-

М13ВЧ1-1

ная луженая 0,5

отводы от 1 1/8

С2, 8X8

1 3/8

Н-К

5 1/4 отвод от 7/8

Латунный

ПЭВТЛ-1 0,14

Однослойная ви-

ток к витку

L6.1

ПЭВТЛ-1

21,5

Однослойная

М100НН-2

L6.2

0,125

шаговая

С2, 8X12

дчм

Н-К

ПЭВТЛ-2 0,18

10,4

Однослойная ви-

1 ,2

М100НН-2

ток к витку

С2, 8X12

ПН-15

Т

ПЭВТЛ-2

60Х 103

Чашка

12x10-3

(150+150)

М2000НММ6Б18



Таблица 1.26

Обмотка

Вывод

Тип намотки

Марка и диаметр провода, мм

Число витков

Тип сердечника

Рядовая произволь-

ПЭВ-2 0,14

1200

Ш-186

ная (любое направ-

ПЭВ-2 0,14

1200

ление, одинаковое

ПЭВ-2 0,41

9-10

для всех обмоток)

ПЭВ-2 0,23

деке и, обведя вокруг левого ролика, ввернуть иа шкив. Уложив один виток троса на шкив, закрепить свободный конец пружины иа верхней стойке, уложив пружину в канавку. Вращая ручку настройки, проверить работу верньерного устройства.

Для демонтажа телескопической антенны необходимо отвинтить телескопическую ан-

тенну, отвернуть наконечник с верхнего штыря антенны, выпаять втулку из нижнего звена, надавив на верхний штырь, выдвинуть антенну из последнего звена н извлечь два прижима. Указанные операции повторить семь раз до полной разборки телескопической антенны. Собирают приемник в обратном порядке.

СПИДОЛА-232

Спидола-232 - переносный радиоприемник второй группы сложности, предназначен для приема программ РВ станций в диапазонах ДБ, СВ и КВ.

Прием станций в диапазонах ДВ и СВ осуществляется на внутреннюю магнитную антенну, а в диапазонах KB на выдвижную штыревую (телескопическую). Радиоприемник имеет пять растянутых диапазонов KB и следующие вспомогательные устройства: световой индикатор настройки и разрядки батарей, подсветку шкалы (кратковременную), переключатель тембра низких звуковых частот, плавный регулятор тембра верхних звуковых частот.

В радиоприемнике имеются гнезда для подключения: внешней антенны, заземления, головного телефона, магнитофона на запись, внешнего источника питания постоянного тока (9 В). Автономное питание приемника осуществляется от шести элементов типа 373.

Технические характеристики:

Диапазоны принимаемых частот (волн): ДВ, кГц (м) .

СВ1, кГц (м) . СВ2, кГц (м) . КВ52, МГц (м) КВ49, МГц (м) КВ41, МГц (м) КВ31, МГц (м) КВ25, МГц (м)

150...405 (2000..740,7) 525...990 (571,4...303) 990... 1605 (З03...186,9) 3,95...5,7 (75,9...52,6) 5,95...6,2 (50,4...48,4) 7,1...7,3 (42,2...41,1) 9,5...9,77 л (31,6...30,7) .11,7...12,1 (25,7...24,9)

300 200 200

Реальная чувствительность прн выходной мощности 50 мВт при отношении напряжения полезного сигнала к напряжению шумов 20 дБ, не хуже; с внутренней магнитной антенны, мВ/м:

ДВ.......1,5

СВ.......0,8

с внутренней штыревой антенны на KB, мкВ/м .... с внешней магнитной антенны, мкВ:

ДВ.......

СВ.......

KB.......

Селективность по соседнему каналу (ослабление при расстройке на ±9 кГц) в диапазонах ДВ и СВ, дБ, не

менее.......30

Действие АРУ: при изменении напряжения на входе на 30 дБ изменение напряжения на выходе, дБ, не более . Коэффициент нелинейных искажений по электрическому напряжению прн номинальной выходной мощности, 1%, не более . . . Полоса воспроизводимых частот всего тракта приемника по звуковому давлению, Гц, не

уже .......

Номинальная выходная мощность, Вт . .

125...4000



выход-Вт, не

Максимальная ная мощность,

менее .......

Регулировка тембра нижних и верхних звуковых частот, дБ, не

менее .......

Номинальное напряжение питания, В . . Габаритные размеры, мм ....... .

Масса (без источников питания), кг, не более

260X360X110 3,3

Принципиальная схема. Радиоприемник Спндола-232 выполнен по функционально-блочному принципу. Он содержит шесть блоков (рис. 1.42): блок КСДВ (У/), содержащий катушки нидуктивностн входных н гетеродинных контуров диапазонов KB и катушки гетеродинных контуров диапазонов ДВ н СВ; блок магнитной антенны диапазонов ДВ и СВ (У2); тракт ПЧ-ЗЧ {УЗ); узел переключателя рода работ (У4); блок индикации настройки и разрядки батарей (У5); узел гнезд внешних подключений (У6).

В блоке КСДВ растянутые диапазоны KB имеют небольшой коэффициент перекрытия по частоте, что позволило осуществить сопряжение входных и гетеродинных контуров этих диапазонов общими элементами, расположенными в блоке УПЧ-ЗЧ. В блоке магнитной антенны в диапазоне ДВ используются катушки L1 и L2, в диапазоне СВ - L3 и L4. для связи с наружной антенной диапазонов ДВ и СВ - катушка L5.

В блок ПЧ-ЗЧ входят: апериодический УРЧ, гетеродин, смеситель, тракт усиления сигналов ПЧ, детектор, устройство АРУ, стабилизатор напряжения и усилитель сигналов звуковой частоты. Смеситель на транзисторе VT3 выполнен по схеме ОЭ для сигналов РЧ и по схеме ОБ для сигналов гетеродина. Нагрузкой его служит четырех-контурный ФСС, обеспечивающий основную селективность приемника по соседнему каналу.

Коллекторные цепи транзисторов тракта УПЧ VT4 и VT5 питаются через индивидуальные развязывающие фильтры. Напряжение на базовую цепь транзистора VT5, а также питание коллекторных и базовых цепей транзисторов смесителя VT3, гетеродина VT2 и базовой цепи транзистора УРЧ VT1 подаются от стабилизатора, выполненного на транзисторе VT6 и диоде VD3. Для упрощения контуров ПЧ в каскадах УПЧ применены емкостные делители. Первый контур ФСС (L2 СП) включен в коллекторную цепь транзистора VT3 полностью, что позволяет улучшить развязку сигнала гетеродина и ослабить его влияние на КВ.

Напряжение АРУ с отдельного детектора на диоде VA подается между эмиттером н базой транзистора VT4, который является регулируемым каскадом. Напряжение с эмиттера транзистора VT4 подается в кол-

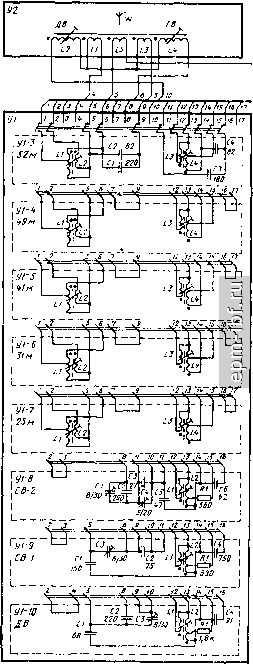

Рис. 1.42 (начало)

лекторную цепь транзистора VT1 УРЧ, что обеспечивает эффективную работу АРУ при сильных сигналах.

Усилитель звуковой частоты приемника пятикаскадный. Первые два каскада выполнены на транзисторах VT7 и VT8 с непосредственной связью между ними. Стабилизация режимов их работы осуществляется с
