Селективность по зеркальному каналу, дБ, не менее:

ДВ.......30

СВ.......26

KB.......14

УКВ.......26

Действие АРУ в диапазонах ДВ, СВ, KB, дБ при изменении напряжения сигнала:

иа входе ..... 26

иа выходе, не более 10 Номинальный диапазон воспроизводимых частот, Гц:

ДВ, СВ, KB . . . 200...3550 УКВ....... 200...7100

Магнитофонная часть:

Номинальная скорость движения магнитной ленты см/с ..... 4,76 Отклонение скорости движения магнитной ьгенты от номинального!; значения, %. не более ........±2

Рабочий диапазон частот на линейном вы-

хеде Гц......63... 10 ООО

Напряжение на лиией-.ном выходе, мВ . . . 250...500 Относительный уровень помех в канале .воспроизведения, дБ,

не менее......48

Относительный уровень помех в канале записи - воспроизведения, дБ, не менее . 45 Относительный уровень стирания на частоте 1000 Гц, дБ, не

менее...... 60

Коэффициент гармоник на линейном выходе, %, не более .... 5 Коэффициент детонации, %, не более . . 0,35

Обцие параметры:

Выходная мощность, Вт:

номинальная . . . 0,5 максимальная (при питании от автономного источника напряжением 9 В), не

менее......0,8

Диапазон регулировки тембра, дБ, не менее:

на частоте 200 Гц . 6

на частоте 7000 Гц . 10 Габаритные размеры, мм:

с ручкой переноса . 335X270X95 в упаковке .... 450X350X130

Масса (с комплектом элементов питания и одной кассетой), кг . .4,5

Принципиальная схема. Магнитола Аза-мат-302 (рис. 2.1-2.3) выполнена по функционально-блочному принципу и состоит из следующих блоков: преобразователь частоты и УПЧ тракта AM (У/); блок УКВ (У2); УПЧ тракта ЧМ и предварительный УЗЧ (УЗ); усилитель записи-воспроизведения и оконечный УЗЧ {У4); блок питания (У5); стабилизатор скорости электродвигателя ДПБ-902 {У6). Тракты преобразования и усиления сигналов с AM и ЧМ выполнены раздельными и построены на гибридных интегральных микросхемах серии К237.

Блок УКВ (У2) построен на микросхеме DA1 (рис. 2.1), которая выполняет функции УРЧ, гетеродина и смесителя. Микросхема содержит семь транзисторов (см. приложение 1). На транзисторах VI и V2 микросхемы выполнен УРЧ по каскодной схеме. Сигнал принимаемой частоты подается иа базу транзистора VI с входного контура L1C3 С4. Контур индуктивно связан с антенной и емкостной связью с транзистором VI микросхемы. Нагрузкой каскада УРЧ служит контур L2 СИ С13 С14, включенный в коллекторную цепь транзистора V2 микросхемы через катушку связи контура. Контур настраивается иа частоту принимаемого сигнала одной секцией конденсатора переменной емкости С14 (вторая секция КПЕ С18 используется для настройки контура гетеродина). Диод VD1, включенный в контур УРЧ, служит для ограничения сильных входных сигналов. С катушки связи контура УРЧ сигнал через вывод 7 микросхемы подается иа вход смесителя. Смеситель выполнен на транзисторах V6 и V7 микросхемы по балансной схеме.

Гетеродин выполнен на транзисторе V5 микросхемы по индуктивной трехточечной схеме. Напряжение с контура гетеродина L4 С16 СП С18 через конденсатор С12 подается на вывод 10 микросхемы и далее иа базу транзистора V5. Эмиттериый повторитель иа транзисторе V4 выполняет функцию усилителя обратной связи, транзистор V3 микросхемы - функцию стабилизатора тока, обеспечивающего устойчивость режима работы транзисторов УРЧ, гетеродина и смесителя. Автоматическая подстройка частоты гетеродина осуществляется с помощью варикапа VD2, включенного в контур гетеродина через конденсатор С20. Управляющее напряжение на варикап подается с частотного детектора через вывод 8 блока УКВ и далее через резистор R2.

Нагрузкой смесителя является контур L3 С15, настроенный на промежуточную частоту 10,7 МГц. Связь контура с трактом УПЧ индуктивная через катушку связи.

Блок УПЧ-ЧМ (УЗ) построен на двух одинаковых микросхемах DAI и DA2 (рис. 2.2), которые выполняют функцию УПЧ. Между микросхемами включен пьезокерамический фильтр Z1, обеспечивающий

селективность по соседнему каналу. На выходе микросхемы DA2 включен фазовра-щающий трансформатор L5.1C18 L6 С20. В контуре L5.1 С18 предусмотрена обмотка L5.2 для передачи реакции цепей диодов дробного детектора в первый контур полосового фильтра. Частотный детектор выполнен на диодах VD1, VD2 по схеме симметричного дробного детектора.

Сигнал для АПЧ гетеродина снимается с выхода частотного детектора (вывод 4 блока УЗ).

В блоке УЗ находится также предварительный каскад усиления сигналов низкой частоты с цепями регулировок (рис. 2.3). Переменный резистор R7 является регулятором громкости, а переменные резисторы R15, /?/в-регуляторами тембра по низким и высоким частотам соответственно. Для согласования входного сопротивления предварительного усилителя с выходным сопротивлением детектора служит эмиттерный повторитель на транзисторе VT1 (см. рис. 2.1, У1).

Сигнал низкой частоты с выхода частотного детектора (вывод 6 блока УЗ) через контактную группу 7-8-9 переключателя SA5 подается на базу транзистора VTI и далее с эмиттера этого транзистора через контактную группу 10-11-12 переключателя SA7 на вход предварительного УЗЧ (вывод 15 блока УЗ).

Блок преобразователя частоты и усилителя сигналов тракта AM (У1) содержит каскады высокой и промежуточной частот диапазонов ДВ, СВ, КВ. Он выполнен на микросхемах DA1, DA2 (см. рис. 2.1, 2.2). Катушки входных контуров ДВ L1 и СВ L3 расположены на ферритовом стержне магнитной антенны.

Входные цепи KB диапазонов выполнены в виде одиночных резонансных контуров с трансформаторной связью с антенной и автотрансформаторной - со входом УРЧ.

Микросхема DA1 совместно с навесными элементами выполняет функцию УРЧ, гетеродина и смесителя. Напряжение принимаемого сигнала с входных контуров подается на вывод / микросхемы. Для ослабления помех от телевизионных станций используется фильтр C25L15C27.

Напряжение питания транзистора VI микросхемы DA1, выполняющего функцию УРЧ, регулируется сигналом АРУ (вывод 13), подаваемым с тракта УПЧ. С уменьшением напряжения на коллекторе транзистора VI ток эмиттера уменьшается и усиление каскада УРЧ падает. Усиленный сигнал подается на базу транзистора V2 микросхемы (вывод ). На транзисторах V2 и V3 микросхемы (см. приложение 1) построен балансный смеситель. В коллекторную цепь этих транзисторов включен коитур L1IC33, настроенный на промежуточную частоту 465 кГц. Обмотки катушки контура L1I должны быть строго симметричны относительно среднего вывода, чтобы напряжение гетеродина не проникало на вход смесителя (выводы 10 и 12 микросхемы) и на

вход тракта УПЧ. Последовательный колебательный контур L10C24 также настроен на частоту 465 кГц и служит для ослабления внешнего или паразитного внутреннего сигнала с частотой, равной промежуточной.

Гетеродин выполнен на транзисторах V4-V6 микросхемы с внутренней обратной связью и автоматическим регулированием амплитуды колебаний. Напряжение гетеродина с коллектора транзистора V4 подается в эмиттерные цепи транзисторов балансного смесителя V2 и V3.

Селективным элементом тракта УПЧ является пьезокерамический фильтр ZI.

Тракт усиления сигналов ПЧ и детектор выполнены на микросхеме DA2 (см. рис. 2.2). Микросхема состоит (см. приложение 1) из регулируемого усилителя на транзисторе VI, последующих каскадах усиления на транзисторах V4 .. .V6 по схеме с непосредственной связью, усилителя напряжения АРУ на транзисторах V2 и V3 и детекторного каскада на составном транзисторе V7 и V8. Резистором R15 устанавливается требуемый коэффициент усиления УПЧ. Подстроечным резистором R16 устанавливается оптимальный режим работы детектора.

Сигнал звуковой частоты с детектора (вывод 9 микросхемы 1-D2) через П-образ-ный RC фильтр и далее через коммутирующую группу 7-8 переключателя SA5, эмиттерный повторитель на транзисторе VTI и группу 12- переключателя SA7 подается на вход предварительного УЗЧ (вывод 15 блока УЗ, рис. 2.2).

В блоке У1 находится также стабилизатор для питания высокочастотных каскадов радиоприемника, выполненный на транзисторах VT2 и VT3.

Усилитель записи - воспроизведения и усилитель мощности (рис. 2.2, 2.3) содержит каскады универсального усилителя, цепи коррекции частотной характеристики, ГСП, усилитель мощности сигналов низкой частоты {У4).

Универсальный усилитель выполнен на пяти транзисторах VT1-VT5. В режиме воспроизведения частотная характеристика усилителя в области низких частот формируется за счет действия обратной связи по цепи R15, R17, R22, СП. С резистора R24 через конденсатор С14 усиленный сигнал подается на линейный выход, а также через делитель, образованный резисторами R23 и R25, - на вход предварительного усилителя (в блоке УЗ). Коррекция частотной характеристики в области высоких частот осуществляется последовательным контуром LIC3, настроенным на частоту И кГц. Подъем высоких частот регулируется подстроечным резистором R12.

В режиме записи электрический сигнал от одного из входов, с выхода собственного радиоприемника или электретного микрофона через замкнутые контакты 2 и 5 переключателя SA1 и конденсатор С2 поступает на вход универсального усилителя. Усиленный сигнал с резистора R27, токо-

SAI ДВ

SA2 СВ

5A3 KBI

5А4 KBI

.м/ УКВ

21

510л

т У2

Vs Si

, и

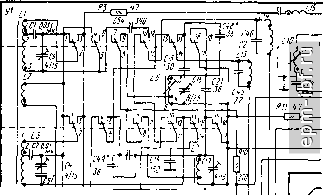

Рис. 2.1. Принципиальная электрическая схема преобразователя частоты и УПЧ тракта AM (У/) и блока УКВ {У2) магнитолы Азамат-302
