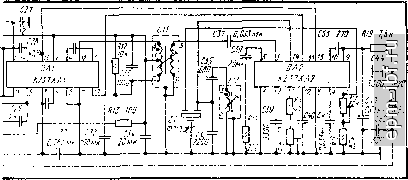

Рис. 2.2. Принципиальная электрическая схема УПЧ тракта ЧМ (УЗ), усилителя

записи - воспрМ1зведе1№иг {У4)

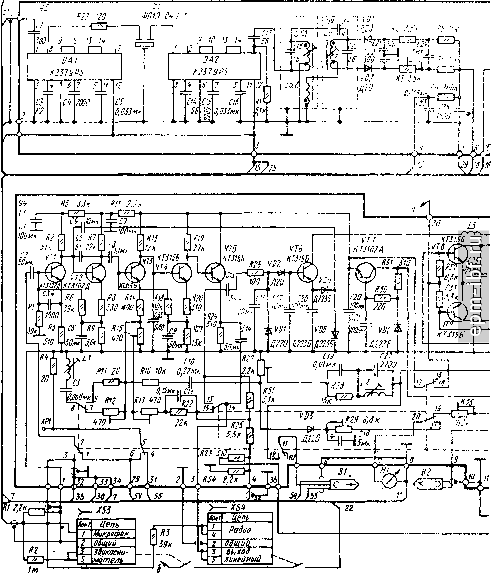

Рис. 2.3. Принципиальная электрическая схема УЗЧ (УЗ), усилителя записи - воспроизведения и оконечного УЗЧ {У4), стабилизатора частоты вращения вала двигателя (Уб), блока питания {У 5)

стабилизирующую цепь R28, С19, фильтр-пробку L2C22 и замкнутые контакты 11 и 12 переключателя SA1 поступает на средний вывод универсальной магнитной головки В1. Одновременно на универсальную головку с ГСП через конденсатор С25 и подстроечный резистор R34 подается ток подмагничивання. Коррекция частотной характеристики в области высоких частот осуществляется последовательным контуром L1C3 и резистором RI1, а в области низких частот - цепью R16, СЮ. Усиленный сигнал одновременно поступает на предварительный усилитель н через детектор VD3, сглаживающий фильтр C18R29 на индикатор уровня записи. Уровень записи поддерживается автоматически на заданном уровне. Сигнал, пропорциональный уровню записи, поступает через замкнутые контакты 14 и 15 переключателя SA1, конденсатор С13 на устройство АРУЗ. Оно состоит из выпрямителя на диодах VD1 и VD2 по схеме удвоения, усилителя тока на транзисторе VT6 и управляемого сопротивления иа диодах VD4 и VD5.

Устройство АРУЗ работает следующим образом. При увеличении входного сигнала увеличивается выпрямленное диодами VD1 и VD2 напряжение. Это, в свою очередь, приводит к увеличению тока через транзистор VT6 и диоды VD4, VD5. Увеличение тока через диоды приводит к уменьщению их дифференциального сопротивления, а следовательно, к уменьшению общего сопротивления, включенного в цепь нагрузки транзистора VT1. Поэтому уровень записи поддерживается автоматически на заданном уровне. Необходимые времена срабатывания и восстановления устройства АРУЗ обеспечиваются временами зарядки н разрядки конденсатора С16.

Универсальный усилитель питается от стабилизатора напряжения, выполненного на транзисторе VT7, диоде VD6 и резисторах R30, R31.

Генератор стирания и подмагничивання выполнен по двухтактной схеме с индуктивной обратной связью на транзисторах VT8, VT9. Нагрузкой генератора является стирающая магнитная головка В2, подключенная ко вторичной обмотке трансформатора Т, Суммарная емкость конденсаторов С23, С24 и индуктивность стирающей головки определяют частоту колебаний генератора, которая приблизительно равна 55 кГц.

Усилитель мощности выполнен по бестрансформаторной двухтактной схеме, а его оконечный каскад - на транзисторах VT14, утю. Для стабилизации режима оконечных транзисторов по постоянному напряжению усилитель охвачен ООС по постоянному току через резистор R48. Подстроечным резистором R45 устанавливается ток покоя усилителя. Подстроечный резистор R38 служит для симметрирования режимов оконечных транзисторов. Диоды VD7 и VD8 предназначены для стабилизации тока покоя оконечных транзисторов

при изменении напряжения питания и окружающей температуры.

Усилитель мощности питается в режиме воспроизведения через замкнутую контакт-

Таблица 2.1. Напряжения на выводах транзисторов магнитолы Азамат-302

Примечания. 1. Измерения проведены относительно минуса источника питания вольтметром ВК7-9.

2. Напряжения на выводах транзисторов VT6 - VTS измерены в режиме записи без подачи сигнала на вход магнитофонной части.

Таблица 2.2. Напряжения на выводах микросхем магнитолы Азамат-302

Примечание. Измерения проведены относительно минуса источника пнтання
