иую группу переключателя SA2, находящуюся на ЛПМ, а в режиме работы радиоприемника - через контакты 8 и 9 переключателя SA7. При питании от батарей на усилитель мощности питание подается через контакты 1 и 2 переключателя SA4 ( Сеть-батарея ), а в режиме работы от сети через контакты 1 и 3 переключателя SA4. При этом с выхода стабилизатора (вывод 2 блока У5) подается нестабилизированное напряжение 13-15 В.

Блок питания (У5) (см. рис. 2.3) содержит выпрямитель VP1 и стабилизатор напряжения на транзисторах VT1, VT2 и диодах VD1 и VD2. На вход блока подается переменное напряжение 15 В. Понижающий трансформатор с 220 (или 127 В) до 15 В смонтирован вместе со специальным щну-ром питания, служащим для подключения магнитолы к сети переменного тока.

Стабилизатор частоты вращения вала двигателя (У6) (см. рис. 2.2, 2.3) собран на транзисторе VT1 и микросхеме DA1. Подстроечным резистором сопротивлением 1 кОм устанавливают номинальное значение частоты вращения двигателя.

Режимы работы транзисторов и микросхем по постоянному току приведены в табл. 2.1 и 2.2.

Конструкция и детали. Конструктивной базой магнитолы служит сборное щасси, на котором крепятся все узлы и блоки: блоки У1-У5, ЛПМ (на котором крепится также блок У6), индикатор контроля уровня записи, верньерно-щкальное устройство, телескопическая и магнитная антенны, электретный микрофон, ручки и кнопки управления, разъемы.

Акустическая система магнитолы состоит из головки громкоговорителя, которая крепится на передней панели корпуса.

Монтаж блоков выполнен печатным способом. Расположение деталей на печатных платах показано на рис. 2.4-2.8. Кинематическая схема верньерно-щкального устройства радиоприемника магнитолы приведена на рис. 2.9. Элементы питания магнитолы

Рис. 2.4. Электромонтажная схема печатной платы блока УКВ магнитолы AsaMaT-302

размещаются в специальном отсеке, выполненном в основании шасси.

Лентопротяжный механизм магнитолы состоит из следующих основных узлов (рис. 2.10); штампованного шасси, на котором монтируются все узлы кнопочной станции, через которую осуществляются все режимы работы ЛПМ; ведущего вала с маховиком; ползуна с магнитными головками и прижимным роликом; электродвигателя; роликов подмотки и перемотки; подкассет-ников; планок, толкателей и контактных групп. В ЛПМ предусмотрены: блокировка, исключающая подъем кассеты в рабочих режимах; блокировка, предохраняющая запись от случайного стирания; фиксация кассеты на ЛПМ, обеспечивающая прижим кассеты к опорным стойкам в режимах Запись н Воспроизведение .

Лентопротяжный механизм обеспечивает режимы работы: Воспроизведение , Запись , Стоп , Перемотка вперед , Перемотка назад , Пауза .

Включение ЛПМ в режим Воспроизведение осуществляется нажатием на кнопку Воспроизведение . При этом кронштейн 34 перемещается вперед совместно с ползуном воспроизведения 15, который перемещает ползун включения питания усилителя 4. Магнитные головки и 12 входят в контакт с лентой. Прижимной ролик 13 прижимает ленту к валу с маховиком 5/. Ролик перемотки 28 отводится от маховика кронштейном 34. Одновременно с кронштейном 34 перемещается вперед ползун 32, который отводит планку тормоза 22 от подкассетников 19 и 23, растормаживая нх. При своем движении вперед ползун 32 замыкает контактную группу питания электродвигателя 37. Ролик подмотки 30 пружиной 27 прижимается к правому подкас-сетнику 23.

Включение ЛПМ в режим Запись осуществляется совместной фиксацией двух кнопок Запись и Воспроизведение . Перемещаясь вперед, ползун 5 включает универсальный усилитель в режим Запись , приводит в движение ползун 4, который замыкает контактную группу 8 питания усилителя. В остальном режим работы ЛПМ аналогичен режиму Воспроизведение .

Режим Стоп осуществляется нажатием на кнопку Стоп . При этом ползун 15 с магнитными головками 11 и 12 и прижимным роликом 13 отводится от кассеты с лентой. Ролик подмотки 30 отводится от правого подкассетника 23. Оба подкассет-ника затормаживаются планкой 22. Контактные группы 8 и 37 размыкаются. Электродвигатель 25 и каскады электронной части магнитолы обесточиваются.

Включение ЛПМ в режим Перемотка вперед осуществляется нажатием на соответствующую кнопку. При этом ползун 32, перемещаясь вперед, растормаживает под-кассетники 19 и 23 и замыкает контактную группу 37 питания электродвигателя. Ползун 16 с роликом перемотки 28 перемещается вперед. Ролик перемотки 28, перекаты- °

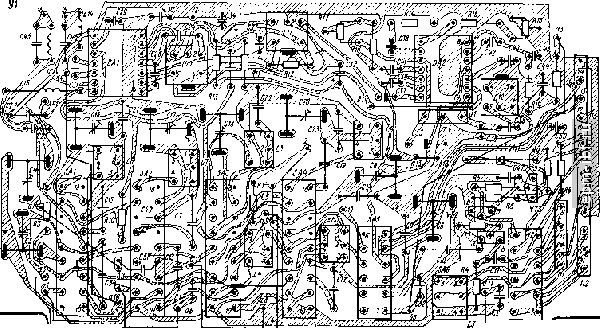

Рис. 2.5, Электромонтажная схема'печатной платы преобразователя частоты н УПЧ тракта AM магнитолы Азамат-302>

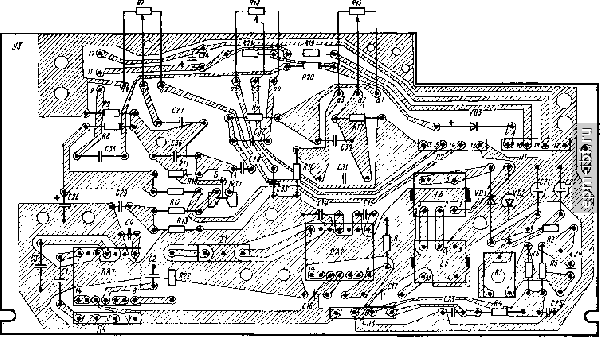

Рис. 2.6. Электромонтажная схема печатной платы УПЧ-ЧМ и предварительного УЗЧ

магнитолы Азамат-302
