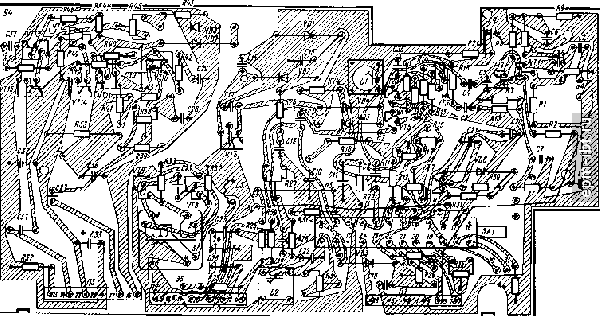

Рис. 2.7. Электрсшонтажная схема печатной платы усилителя записи - воспроизведения и оконечного УЗЧ магнитолы Азамат-302




2ви/пка

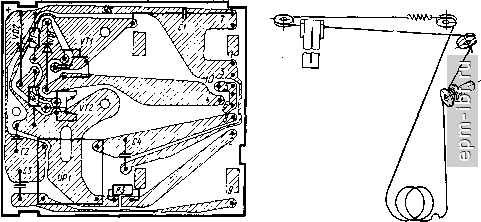

Рис. 2.8. Электромонтажная схема печатной платы блока питания магнитолы Азамат-302

2,5 витка

Рис. 2.9. Кинематическая схема ВШУ магнитолы Азамат-302

ваясь по маховику 31, входит в зацепление с правым подкассетником 23. Вращение от электродвигателя 25 через пассик 26 передается на маховик - ролик перемотки 26 - правый подкассетиик. Контактная группа питания усилителя 5 разомкнута.

Включение ЛПМ в режим Перемотка назад осуществляется нажатием на соответствующую кнопку. При этом ползун 32, перемещаясь вперед, растормаживает под-кассетники /9 и 23 и замыкает контактную группу 37 питания электродвигателя. Ползун промежуточного ролика 6, перемещаясь под действием пружины 18, прижимает промежуточный ролик 20 к ролику перемотки 28 и К левому подкассетнику 19. Вращение от электродвигателя 25 через пассик 26 передается на маховик - ролик перемотки 25-промежуточный ролик 20 - левый подкассетиик 19. Контактная группа 8 усилителя разомкнута.

Включение режима Пауза осуществляется нажатием кнопки Пауза в режимах Воспроизведение и Запись . При этом ползун 36, перемещаясь, поворачивает фиксатор паузы 35, который удерживает ползун и кнопку Пауза в нажатом состоянии. Ползун прн движении поворачивает кронштейн 14, отводя прижимной ролик 13 от вала с маховиком 31, одновременно ролик подмотки 30 отводится от правого подкас-

сетника 23. Возвращение в начальное состояние осуществляется повторным нажатием на кнопку Пауза .

Моточные данные контурных катушек индуктивности, дросселей и трансформаторов приведены в табл. 2.3.

Порядок разборки и сборки магнитолы. Для разборки магнитолы необходимо привести переключатели диапазонов, рода работ и кнопки ЛПМ в нерабочее положение. Отключить магнитолу от сети переменного тока. Снять три ручки регуляторов громкости и тембров, сиять ручку настройки радиоприемника. Отвинтить шесть винтов на боковых планках, один винт на ручке переноса и два винта на основании магнитолы. Снять боковые планки и верхнюю панель; снять заднюю крышку, отключив контакты телескопической антенны и гнездо внешней антенны; снять переднюю панель, переместив ее вверх и на себя и отключив при этом вилку включения громкоговорителя. Отвинтить два винта, крепящих плату усилителя записи - воспроизведения (блок У4), и повернуть ее иа шарнирах. Отвинтить два винта, крепящих плату тракта AM радиоприемника (блок У1), и повернуть ее на шарнирах. Отвинтить два винта и снять подшкальник, освободив доступ к плате УПЧ ЧМ (блок УЗ).

Собирают магнитолу в обратном порядке.



1Z 13 П


Рис. 2.10. Кинематическая схема ЛПМ магнитолы Азамат-302 -.

/ - узел подъема кассеты; 2 - кронштейн выброса; 3 - пружина промежуточного ролика; 4 - ползун включения питания усилителя; 5 - ползун переключения усилителя; 6 - промежуточный ползун; 7 - счетчик ленты; 8 - контактная группа; 9 - узел блокировки записи; 10 - опорная стойка; - магнитная стирающая головка; 12 - универсальная магнитная головка; 13 - прижимной ролик; 14 - кронштейн; IS - ползун воспроизведения; 16 - ползун ролика перемотки; /7 - пружина ролика перемотки; IS - пружина промежуточного ролика; 19 - подкассетник левый; 20 - промежуточный ролик; 21 - пружина прижимного ролика; 22 - планка тормоза; 23 - подкассетник правый; 24 - шасси; 25 - электродвигатель; 26 - пассик; 27 - пружина ролика подмотки: 28 - ролнк перемотки; 29 --25 шайба; 30 - ролик подмотки; 3/- вал с маховиком: 32 - ползун; 33 - пружиня промежуточного ролика; 3 - кронштейн; 35 - фиксатор; 36-ползун; 37-контактная группа; Зв -кнопочная станция; 39 - кронштейн; 40 - винт

-V. - ,-

Запись Перемотка длеред Перемотка назад

Воспроизведение

пауза
