Х5 т

гель SBd (контакты /, 2 н 5) и далее на входные усилители на транзисторах \/Т4, VTH и VT5. VT/2 и на выводы 2 и 5 микросхемы DA1.

Частотные предыскажения в усилителе записи осуществляются цепями частотно-зависимой ООС микросхемы DA1. Онн включают в себя пассивные /?С-фильтры: R42R47R49C27C29C38C36 и R45R48R52C28C30C37C39.

С выходов усилителей записи скорректированные и усиленные сигналы стереоканалов поступают через резисторы R59, R60, контакты , 12. 23. 24 переключателя SBI н контакты /, 4 разъема XS4 на детекторы устройства индикации уровня записи и АРУЗ, расположенные на плате УКУ- Одновременно с выходов 9 ч 13 микросхемы DAI сигнал поступает иа цепи стабилизации тока записи R57 С47 и R58, С48 и через заграждающие фильтры L2L4C49 и L3L6C50 и контакты 14, 15 и 17, /в переключателя SB1 иа соответствующие обмот-

ки универсальной магнитной головки В1. Параллельно на универсальную магнитную головку подается с ГСП напряжение подмагничивання.

Генератор стирания и подмагничивання выполнен по двухтактной схеме на транзисторах VT13, VT14 и трансформаторе Т1. Питается ГСП от стабилизатора напряжения 6 В на транзисторе VT9. Токи подмагничивання регулируются резисторами R55 и R56.

Для исключения наложения на запись интерференционных помех от ГСП при записи от собственного или внешнего РПУ переключатель SB4-1 ОПГ скачкообразно изменяет частоты ГСП подключением конденсатора С46 к частотно-задающей части генератора. Одновременно перестраиваются частоты заграждающих фильтров подключением дополнительных катушек индук-тивностей L4 и L5.

Уровень записи левого и правого каналов устанавливается резисторами R12 и R13,

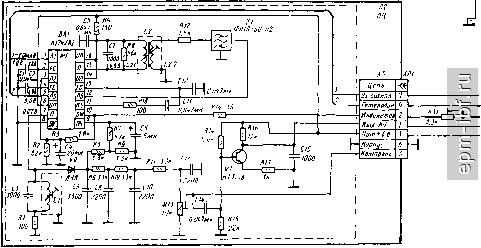

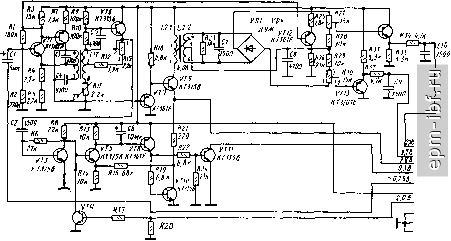

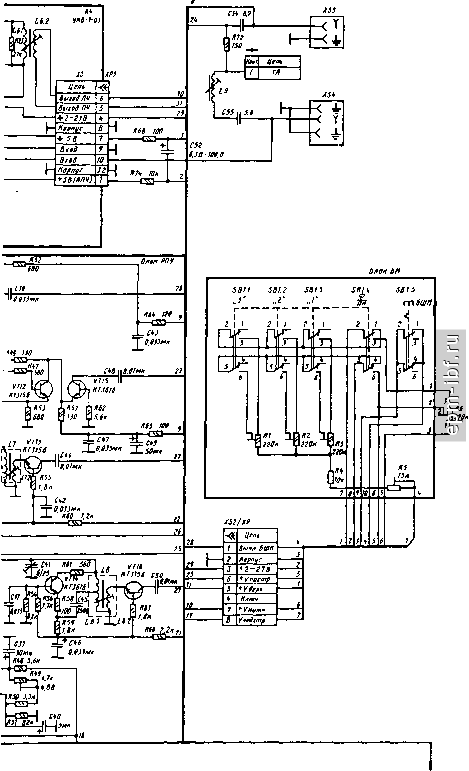

Рис. 2.12. Принципиальная электрическая схема радиоприемной часты магнитолы Оре-

анда-203-стерео>

расположенными на плате УКУ, на отметку О дБ при номинальных сигналах на выходах усилителей записи.

В режиме Воспроизведение сигналы с универсальной магнитной головки £/ через контакты 13, 14 и 16, 17 переключателя SB1 и конденсаторы С55, С56 поступают на

базы транзисторов VT15 н VTI6. Для снижения собственных шумов в первых каскадах усилителя воспроизведения используюТт ся малошумящие транзисторы VT15 и VT16, работающие в режиме малых кол лекториых токов (0,15 мА) и коллекторных напряжений (1,2 В). Для корректи-
