ровки АЧХ усилипмя воспроизведения входные усилители на транзисторах VTI5, VTI6 и VT17, VT18 охвачены частотно-зависимой ООС через цепи R67, С58, R68, С60. Для коррекции используется также резонанс токов во входных цепях этих усилителей за счет образования колебательного контура из индуктивности универсальной головки EI и последовательно соединенных конденсаторов C5I, С52 и С53, С54 и ПОС за счет резисторов R65 и R66. Рези-

сторы R61, R62 и R63, R64, шунтируя указанный контур, устанавливают его необходимую добротность. Чувствительность входных усилителей регулируется подстроечны-ми резисторами R69 н R70.

После предварительного усиления и корректировки во входных усилителях сигналы подаются на выводы 2 и 6 микросхемы DA2, осуществляющей основное усиление. С выводов 9, 13 микросхемы DA2 сигналы через контакты 10, II и 22, 23 переключа-

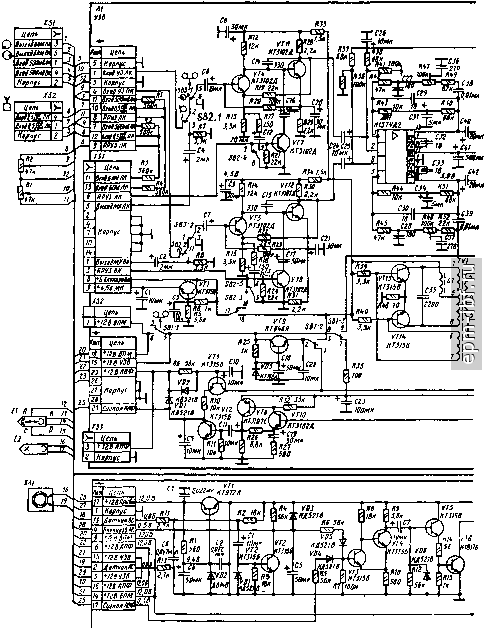

Puc. 2.13. Принципиальная электрическая схема магнитофонной части магнитолы Оре-

анда-203-стерео>

теля SBI и контакты I ч 4 разъема XS4 поступают на плату УКУ. Одновременно суммарный сигнал двух каналов через резисторы R93, R94 поступает на базу транзистора VTIO. Двухкаскадный усилитель на транзисторах VT6 и VTIO является усилителем сигнала автоматического поиска начала или конца фонограммы. Усилитель позволяет компенсировать потери мощности сигнала в этом режиме, происходящие в

результате частичного отвода магнитной ГОЛОВИН от движущейся ленты.

Транзистор VT2 является пороговым усилителем-детектором. Он совместно с фильтрующим конденсатором С5 выделяет паузы между фонограммами. Стабилизированное напряжение питания в цепь коллектора транзистора VT2 подается через электронный ключ на транзисторе VT3.

Диоды VD1 и VD2 обеспечивают форси-

рованиую разрядку конденсаторов С5 я СЮ после cpai6iaTbiBaHHst системы АПФ.

fijtOK АСП (cMi. рис.2.13) включает в се-бж вспомогательный стабилизатор напряжения, детектор сигнала от датчика останова при окончании ленты, диодную схему ИЛИ, триггер Шмитта, усилитель тока и ключевой каскад. Вспомогательный параметрический стабилиз>атор напряжения 9 В выполнен иа транзисторе VTi и стабилитроне VD2. Он стабилизирует напряжения питания каскадов блока АСП и двигателя ЛПМ.

Сигнал от датчика останова прн окончании ленты (автостопа) после прохождения через формирователь^ - выполненный на элементах R2. R3. С1 и V01, представляет последовательность однополярных импульсов. Транзистор VT2 осуществляет детектирование этого Сигнала, а конденсатор С5фильт-рацикх с постоянной времени 2-3 с. Сформированный сигнал через диод VD5 схемы ИЛИ поступает на вход триггера Шмитта, выполненного на трайзиоторах VT3 и VT4.

В случае останоэки вращения приемного подкаесетиика, связанного датчиком автостопа, подача сигнала с датчика прекращается, транзистор Vr закрывается и конденсатор С/ заряжается до уровни, определяющего срабатывание триггера Шмитта. Выходной сигнал триггера через усилитель

тока на транзисторе VT5 открывает ключевой каскад на транзисторе VT6, который пропускает импульс тока через исполнительный электромагнит YA1.

При работе магнитофонной панели (см. рис. 2.13) в режиме автопоиска информационный сигнал, соответствующий паузе между фонограммами и поступающий в виде импульса положительной полярности через контакт 17 с платы УЗВ иа диод VD4 схемы ИЛИ, вызывает аналогичное срабатывание триггера Шмитта и ключевого каскада иа транзисторе VT6.

Прн включении одной из кнопок ЛПМ, ( Воспроизведение , Перемотка вперед , Перемотка назад ), связанных с переключателями SB2-SB4, на плате коммутации режимов {А5) в блоке АСП включается режим автоматической остановки. Срабатывание электромагнита YAI ъ этом режиме вызывает возврат кнопок ЛПМ в исходное положение и соответственно отключение связанных с ними переключателей SB2- SB4 платы ПКР. При этом блок АСП полностью обесточивается.

При включении одной из парных комбинаций кнопок ЛПМ, связанных с соответствующими переключателями иа плате ПКР SB2 и SB3 или SB2 и SB4, магнитофон работает в режиме автопоиска. По приходу
