информационного сигнала, соответствующего паузе между фонограммами, в блоке АСП срабатывает исполнительный электромагнит YAI, вызывающий возврат в исходное положение нажатой кнопки SB3 или SB4, оставляя включенной кнопку SB2, с соответствующими изменениями коммутации иа плате ПКР. Блок АСП при этом продолжает работать в режиме автоматического останова.

Включение кнопки ЛПМ Пауза>, связанной с переключателем SB1 платы ПКР, блокирует работу блока АСП за счет закорачивания конденсатора С5 на общую шину, что исключает срабатывание электромагнита, а следовательно, и системы автоматического останова.

Звуковой тракт магнитолы содержит: предварительный усилитель (рнс. 2.14) н усилительно-ком мутационный блок (рис. 2.15). Усилительно-коммутационный блок включает объединительную печатную плату с установленными на ней переключателями рода работ и подключаемые к ней с помощью разъемов блоки: фильтр нижних частот (At), подавитель шума (/42), оконечные усилители мощности правого и левого каналов {A3 и А4).

Блок фильтров ФНЧ-1 (рис. 2.15) усиливает сигналы в полосе пропускания и подавляет надтональные сигналы вне ее.

Сигналы с выхода платы РПУ через разъем XS1 подаются на усилители напряжения, выполненные на транзисторах VT1- VT4, далее с выходов усилителей - на активные фильтры на транзисторах VT5- VT8, где происходит подавление надтональ-ных частот.

Блок ПУЗЧ (рис. 2.14) предиазиачеи для согласования уровней сигнала перед его подачей на входы оконечных усилителей мощности и формирования регулируемой АЧХ звукового тракта. Через контакты 3,5 разъема ХР1 сигналы подаются на эмиттер-ные повторители, выполненные на транзисторах VTI и VT2, расположенных на плате УКУ. Транзисторы VT1 и VT2 работают с раздельной нагрузкой с целью обеспечения взаимного смешивания противофазных сигналов при включении переключателя SB7 РСБ на плате УКУ.

Для регулировки громкости используются резисторы RI-1, RI-2, а для регулировки стереобалаиса R21-t, R21-2. Резисторы R12-I, 2-2 - регуляторы тембра по верхним частотам, а R16-1, RI6-2-по нижним. Конденсаторы С4-С7 относятся к цепям регулирования нижних частот.

Входные сигналы на блок ПУЗЧ подаются на контакты 5 и 7 соединителя. Выходные сигналы снимаются с контактов / и 8 и поступают иа блоки НЧО-15.

Блок НЧО-15 (см. рис. 2.15) является унифицированным функциональным блоком. Ои обеспечивает усиление сигналов звуковой частоты в диапазоне 40 ... 16 000 Гц. Максимальная выходная мощность при питании магнитолы от сети

переменного тока ие менее 2, прн питании от батарей -ие менее 1,5 Вт. (Построение схемы и работа каскадов блока НЧО-15 была рассмотрена при описании радиоприемника Меридиаи-235 (см. рис. 1.31,ж).

Блок выполнен иа микросхеме D1 с дополнительными навесными элементами, установленными иа печатной плате. К выходам блока (контакты /, 2) через переключатель SB8 подключаютси громкоговорители BAt и ВА2. Через розетки XS6 и XS7 к выходам блока НЧО-15 могут быть подключены дополнительные выносные акустические системы сопротивлением ие менее 4 Ом, а через розетку XS8 - стереоте-лефон (при этом встроенные громкоговорители с помощью переключателя SB8 отключаются) .

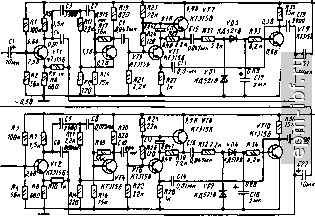

Блок подавителя шут (рис. 2.15) состоит из двух идентичных каналов (левого и правого). Здесь рассматривается работа только одного канала - левого.

Принцип действия блока ПШ основан на суммировании противофазных составляющих сигнала и шума в области верхних звуковых частот при уровне сигнала ниже заданного. Входной сигнал через конденсатор С1 подается иа усилитель-фазовращатель, выполненный на транзисторе VTl, с выходов которого снимаются два сигнала: с эмиттера - сигнал прямого канала, поступающий непосредственно иа выход блока, и с коллектора - сигнал противофазного канала, поступающий иа фильтр верхних частот. Активный фильтр верхних частот, выполненный иа транзисторе VT3, имеет частоту среза около 3 кГц и крутизну спада около 16 ... 18 дБ иа октаву. С его выхода сигнал поступает иа усилитель с динамической нагрузкой иа транзисторах VT5 и V77, предназначенный для усиления напряжения сигнала до уровня, достаточного для срабатывания устройства детектирования иа диодах VDI и VD3. С эмиттера транзистора VT5 одновременно снимается компенсирующий сигнал. С выхода детектора постоянная составляющая проде-тектироваииого сигнала поступает иа ключевой каскад VT9, имеющий определенный порог срабатывания. При превышении уровня постоянной составляющей на выходе детектора порога срабатывания ключевого устройства транзистор VT9 открывается и шунтирует цепь компенсирующего противофазного канала. Таким образом, при малом уровне высокочастотных составляющих сигнала на выход блока ГШ! поступают одновременно два сигнала: сигнал прямого канала с широким спектром частот и сигнал компенсирующего противофазного канала со спектром частот выше 3 кГц. При этом происходит компенсация (подавление) уровня высокочастотных составляющих сигнала и шума. Коэффициент подавления в этом случае определяется точностью фазовых сдвигов и амплитудных соотношений в каналах и достигает следующих зиачений: от 1,5 ... 2,5 дБ иа частоте 4000Ги. до 10 ... 14 дБ иа частоте 16000 Гц. 107

Ш

При превышении в сигнале уровня высокочастотных составляющих некоторого порога (минус 40 дБ относительно уровня сигнала) срабатывает ключевая часть устройства (транзистор VT9), а высокочастотная компенсирующая противофазная составляющая сигнала отключается от выходной цепи блока ПШ. При этом на выход попадает только сигнал прямого канала с полным спектром частот. Коэффициент передачи сигнала блока ПШ с отключенным

компенсирующим каналом равен единице. Входные сигналы подаются на контакты / и б, а выходные -снимаются с контактов 2 и 5 разъема ХР1.

Усилительно-коммутационное устройство звукового тракта (рис. 2.15) работает следующим образом. При включении переключателя SBI Инд. Уров./Настр. подключаются индикаторы, один нз которых контролирует настройку приемника, другой - напряжение питания магнитолы. При вклю-

\\llpelm

1 Uent 14

Ucni,

I- Пврпус

Hi,! WO

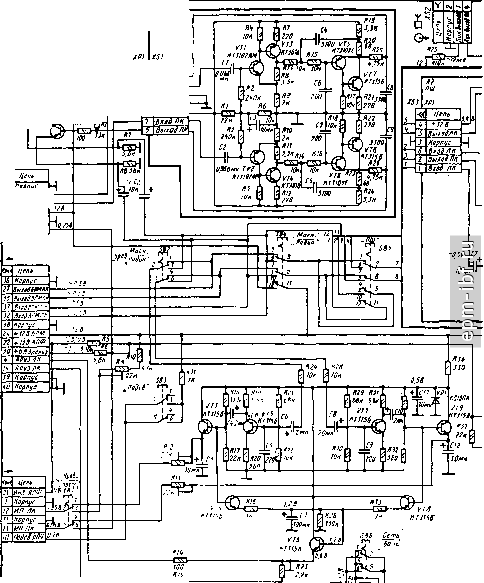

Puc. 2.15. Прииципнальная электрическая схема усилительно-коммутационного блока магнитолы Ореанда-203-стерео

ценном положении переключателя SB1 индикаторы работают в режиме контроля уровня сигнала.

Переключатель SB2 Уров. Магн./Радио переключает индикаторы из режима контроля уровня сигнала, поступающего от собственного приемника (положение SB2 - выключено) илн от магнитофонной панели (положение SB2 - включено).

Переключатель SB3 Подсв. является кнопкой кратковременного включения под-

светки визира шкалы. Переключатель SB4 Магн./Радио переключает режим работы магнитолы. Включенное положение этого переключателя переводит магнитолу в режим работы от собственного приемника. Переключатель SB5 ПШ является кнопкой включения в тракт 34 подавителя шума. Переключатель SB6 является кнопкой включения магнитолы: в положении Включено магнитола подключается к автономному источнику питания, а в положении
