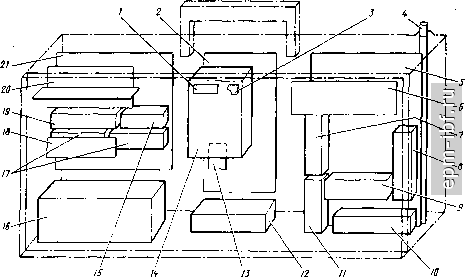

Рис. 2.17. Расположение основных узлов и блоков магнитолы Ореанда-203-стерео>

на шасси:

/ - коммутатор режимов; i - усилитель записи и воспроизведения; 3 - соединитель; 4 - антенна телескопическая; 5 - блок РПУ; li - блок ВУ; 7 - блок ПЧ; - лок УКВ; 9 - блок ДЧМ; 10 - блок СД-А-7; - блок ПН-15; 12 - корпус блока АИП; /3 - блок АСП; 14 - магнитофонная панель; 15 - блок ФНЧ; 16 - блок БПС; /7 - блоки НЧО-15; / - плата индикации; 79 - блок ПШ; 20 - блок ПУЗЧ; 21 - блок УКУ

тромагнитом, контактным датчиком останова при окончании ленты и фильтром электродвигателя. Контактный датчик останова при окончании ленты представляет систему из печатной платы со специальным зигзагообразным рисунком двух печатных проводников и скользящего контакта, закрепленного на приемном подкассетном узле. Скользящий контакт при вращении под-кассетного узла периодически замыкает между собой печатные проводники, осуществляя тем самым периодическую коммутацию электрической цепи датчика автостопа. Фильтр электродвигателя включает в себя проходные конденсаторы, два дросселя и развязывающий конденсатор. Дроссели н развязывающий конденсатор расположены на вспомогательной печатной плате, кото-

рая находится под общим экраном с электродвигателем.

Кроме указанных печатных плат на ЛПМ у блока' магнитных головок располагается также плата с установленным на ней соединителем типа ОНП-КГ-26. Посредством соединителей такого же типа с ЛПМ соединяется блок УЗВ, закрепленный отдельно от ЛПМ на раме магнитолы.

Блок УЗВ представляет собой печатную плату с установленными на ней навесными элементами. Между этим блоком и ЛПМ имеется механическая связь - рычаг, который переключает (при нажатии кнопки Запись на ЛПМ) режим работы блока УЗВ с воспроизведения н запись. На кронштейне, установленном на плате блока, располагаются также переменные резисторы

на выводе, В

Sf.)

I ♦

sr.s

\1

SI.S

SI.7 SIS

R13 Rg

4 ?7 iW =B- /?H

f op

6- rn-..- db% 4S

Jfr2

С S3.

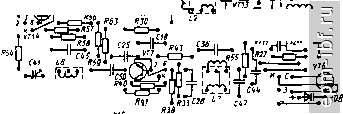

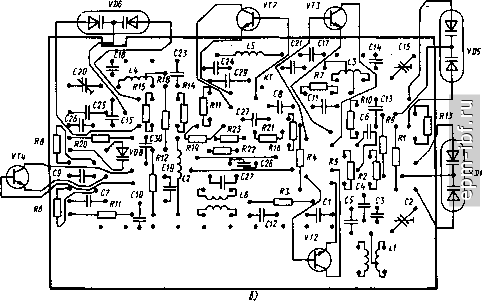

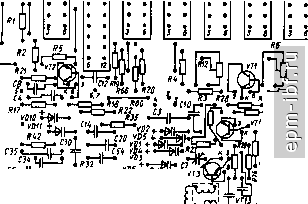

Рис. 2.18. Расположение радиоэлементов на печатных платах магнитолы Ореанда-1J4 203-етерео (начало)

ручной установки уровня записи, а также блоку ЛПМ плата блока УЗВ на специ-

соединители типа ОНЦ-КГ-5-16 для под- альных петлях может откидываться относи-

ключения к магиитофоиной панели внешних тельио рабочего положения на угол до 90°.

источников сигнала на запись. В рабочем положении плата крепится к ра-

Для обеспечения двухстороннего доступа ме магнитолы винтами.

г i 1 i НИ

I CIO
