Отдельно на раме магнитолы установлены блок ПУЗЧ, ч;одержащий кронштейн, вставляемый в пазы на раме, на котором закреплены переменные резисторы регуляторов громкости, баланса, тембра по верхним и нижним частотам, н плата ПУЗЧ. Плата ПУЗЧ с установленными на ней элементами соединяется с блоком УКУ посредством соединителя типа ОНЦ-КГ-26.

Блок РПУ выполнен в виде законченного устройства и состоит из объединительной платы, на которой размещены переключатели диапазонов, вспомогательные электронные узлы, унифицированные модули (ПН-15, СД-А-7, ДЧМ-П-6, УКВ-1-03) и блок ПЧ.

Отдельно на раме располагается узел настройки, включающий в себя верньерно-шкальное устройство ВШУ (рис. 2.19). Оно обеспечивает плавную настройку РПУ и состоит из следующих частей: зубчатых ко-

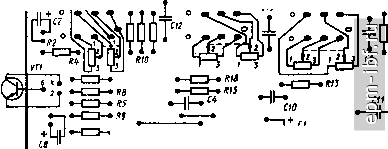

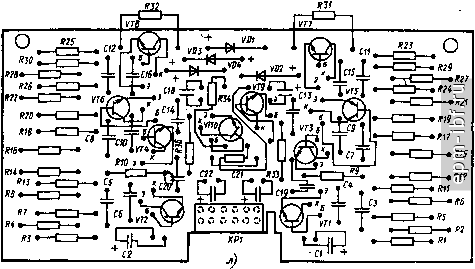

Рис. 2.18. Расположение радиоэлементов на печатных платах магнитолы Ореан-да-203-стерео : (окончание):

а - блок РПУ; б - блок УКВ; в - блок ДЧМ; г - блок СД-А-7; а - блок ПЧ; е-блок УЗВ; ж - блок АСП; 3 - блок УКУ; и - блок УНЧ-П; к - блок ФНЧ-1; л - блок ПШ; ж блок НЧО-15

лес, шнура и пружины, держателя, стрелки, втулки, роликов.

Основная несущая деталь ВШУ - держатель, на котором устанавливаются все детали. Люфт в зубчатых передачах устраняется с помощью пружины, установленной в паре зубчатых колес. Шнур с пружиной располагается на роликах, стрелка указателя - на шнуре и фиксируется на держателе. Ход стрелки 120 мм.

На одном кронштейне с ВШУ смонтирована плата фиксированных настроек с установленными на ней переменными резисторами и блоком переключателя фиксированных настроек. Объединительная плата РПУ н узел настройки крепятся к раме винтами.

Блок питания выполнен в виде законченного устройства и содержит трансформатор и радиатор, на котором установлены плата стабилизатора напряжения и конденсаторы фильтра. Конструктивно все составные части блока питания объединены на радиаторе, который крепится винтами к раме.

Установленный на плате стабилизатора регулирующий транзистор винтом крепится к радиатору.

Межблочные электросоедннения в магнитоле осуществляются посредством жгутов, выполненных гибким проводом типа НВ и НВЭ. Длина жгутов и их конструктивное выполнение позволяют в случае необходимости настраивать любой блок без его отсоединения . Функционально-блочный принцип конструкции магнитолы позволяет настраивать каждый модуль и блок в отдельности.

Кинематическая схема ЛПМ приведена на рис. 2.20.

Лентопротяжный механизм выполняет следующие функции: устанавливать и фиксировать кассеты во всех режимах работы с помощью кассетного отсека, транспортировать магнитную ленту в режимах воспроизведения и записи, выдвигать кассету при открытии кассетного отсека, ускоренно перематывать ленту в обоих направлениях, тормозить подкассетник в режиме останова.

Лентопротяжный механизм выполнен на штампованном шасси и содержит (см. рис. 2.20, а, б): шасси / с осями, стойками, штырями, центрирующими кассету, и прижимным роликом 40\ пластмассовый кронштейн с укрепленным на нем двигателем 22 в экране и счетчиком ленты 54\ ползун 7 с блоком головок; кнопочную станцию, обеспечивающую фиксацию всех режимов работы; узел подмотки; систему рычагов с паразитным роликом и роликами перемотки, обеспечивающими перемотку в обе стороны; механизм управления и блокировки, включающий кнопочный переключатель режимов работы, ползуны, пружины и другие детали; ведущий вал с маховиком /5; электромагнит 27 с системой приводных рычагов; датчик автоматического останова при окончании ленты (автостопа).

Транспортирование ленты во всех режимах работы ЛПМ осуществляется электродвигателем типа ДП39-0,1-2. Электродвигатель со стабилизатором находится в маг-

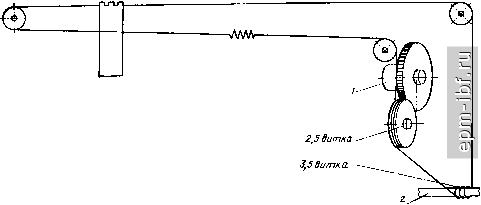

Рис. 2.19. Кинематическая схема ВШУ магнитолы Ореанда-203-стерео :

I - резистор; г - ось ручкн настройки

4/ IO

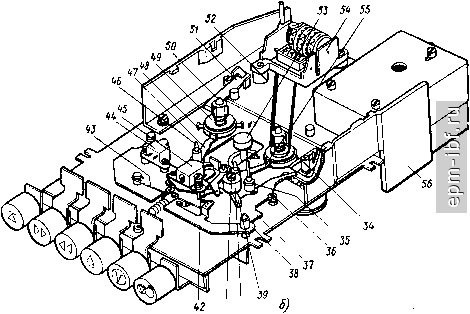

Рис. 2.20. Кинематическая схема ЛПМ магнитолы Ореанда-203-стерео :

а - вид снизу; б ~ вид сверху; / шасси; 2, 5, 7, S. 33, 37 - - ползуны; 3, / *, 25, 28, 56 - кронштейны; 4 - винт: 6, 50 ~ кнопки; И. К) - планки; , 29, 30, 38, 39. 47, 51, 55 - рычаги; 12 - подшипник; 13 - вал; /5 - гайка; 16 - ограничитель; /7 - ролик подмотки; /8, 24, 35, 41 - шайбы; /9 - ролик; ?fl - пассик; г/- шкив; гг - электродвигатель; 23, 31, 32, 42, 43, 48 ~ пружины; 26 - ролик; 27 - электромагнит; 34, 49 - подкассетиики; 3 - винт; W ~ ролик; -головка стирающая; 45 - голоака универсальная; 46 - ось; 5? - пассик; 53 - ролик перемотки; 54 - счетчик ленты
