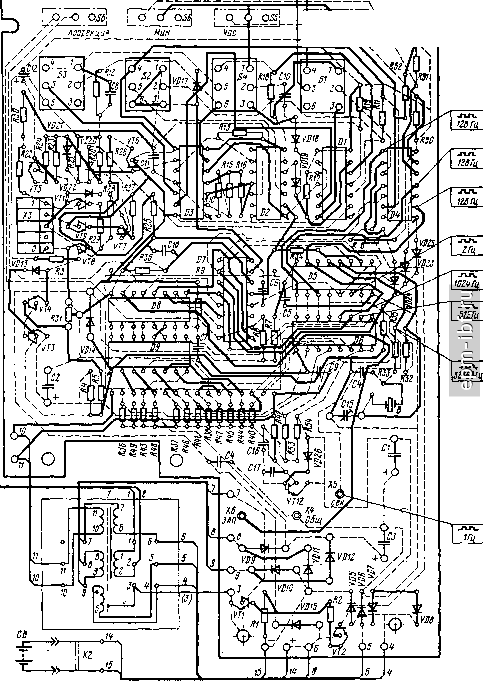

Рис. 1.5. Схема соединений электронного блока управления

Рис. 1.6. Кинематическая схема ВШУ радиоприемников Вега-407 и Электроника Р-403

корпуса, в положение, соответствующее положению переключателя, установленному на плате РЧ-ЗЧ.

Для снятия блока РЧ-ЗЧ необходимо снять среднюю часть корпуса и выполнить

следующие операции; отсоединить вилку шнура от розетки электронного блока управления и от лампочки подсветки; отвернуть два вннта, крепящие плату; вынуть плату из корпуса, при этом снимается ручка регулировки громкости; при необходимости отпаять провода, соединяющие плату с телефонным гнездом и контактной группой кнопки подсветки шкалы.

Устанавливать плату следует в обратном порядке, обеспечив совмещение паза в диске верньерно-шкального устройства с выступом поводка на конденсаторе переменной емкости, установленном на плате, а также точки на ручке регулировки громкости с надписью Выкл. на передней части корпуса. Причем перед установкой ручки вынуть из нее полиэтиленовую втулку и установить ее на ось резистора (регулятора громкости). При этом регулятор громкости должен быть в выключенном состоянии.

Чтобы снять верньерно-шкальНое устройство, необходимо снять плату РЧ-ЗЧ и выполнить следующие операции: снять ручку настройки, потянув ее на себя; вынуть верньерное устройство из корпуса; снять обрамление (шкалу), выдвинув ее по направляющим пазам в пластмассовом шасси; вынуть патрон с лампой подсветки из гнезда. Затем снять диск настройки с оси ВШУ;

Таблица 1.5. Моточные данные катушек индуктивности радиоприемника

:Вега-407

Таблица 1.6. Моточные данные трансформатора питания радиоприемника

Вега-407

размотать шнур верньера, сняв с него стрелку, вывернуть ось ролика настройки и снять его. Снять рефлектор (нижнюю шкалу), вы.чвинув его по направляющим пазам, предварительно ослабив фиксаторы.

Собирают верньерно-шкальное устройство в обратном порядке, выполнив следующие операции установки шнура: намотать шнур согласно- кинематической схеме (рис. 1.6), установить диск настройки на ось, повернув его против часовой стрелки (при виде со стороны оси) до упора. Стрелку после установки обрамления нужно совместить с началом окна обрамления с левой стороны.

не поворачивая диска настройки.

Для снятия электронного блока управления необходимо вынуть среднюю часть корпуса, отвернуть две стойки и два винта, крепящие блок к передней части корпуса. Затем снять блок, освободив шильднк с надписями назначения переключателей блока.

При установке блока необходимо установить шильднк в пазы переднего корпуса, завести электронный блок управления кнопками переключателя в соответствующие отверстия шильдика и затем закрепить блок двумя винтами и двумя стойками

ВОЛХОВА

Волхова - карманный сувенирный од-нодиапазонный радиоприемник, предназначенный для приема передач РВ станций с амплитудной модуляцией в диапазоне СВ иа внутреннюю магнитную антенну.

В качестве встроенного источника питания используются два элемента типа А-316 Квант .

Технические характеристики:

Диапазон принимаемых частот (волн), кГц (м),

не уже......, 525... 1605

(571,4...186,9)

Максимальная чувствительность, мВ/м, не

хуже.......1,5

Селективность по соседнему каналу (при расстройке на ±9 кГц), дБ, не менее . . . .12 Ослабление сигнала зеркального канала, дБ, не менее . . . 26 Промежуточная частота, кГц......465

Действие АРУ: при изменении сигнала на входе приемника на 26 дБ (от уровня 100 мВ/м) изменение сигнала на выходе, дБ,

не более......10

Полоса воспроизводимых звуковых частот при неравномерности не более 18 дБ, Гц, не

уже....... 400...2500

Номинальная выходная мощность (при коэффициенте гармоник всего тракта усиления приемника не более 7,5%), мВт , . . 40 Напряжение питания, В 3 Мимннальное напряжение питания, при котором приемник должен сохранять работоспособность, В ... 2

Длительность работы приемника от одного комплекта элементов питания при средней громкости, ч . . . . Ток, потребляемый приемником при отсутствии сигнала, мА, не

более.......

Габаритные размеры, мм, не более . . . . Масса (без источника питания), г, не более

140X72X22 180

Принципиальная схема. Радиоприемник Волхова выполнен на 12 транзисторах и 3 диодах (рис. 1.7).

Катушки индуктивности входного контура L} и связи L2 размещены на феррито-вом стержне магнитной антенны W. Связь входного контура с преобразователем индуктивная. Преобразователь частоты собран на транзисторе VT/ по схеме с совмещенным гетеродином. Гетеродин выполнен по индуктивной трехточечной схеме. Напряжение гетеродина, как и входного сигнала, подается на базу транзистора VJ1. Нагрузкой преобразователя служит резонансный контур Ко2, настроенный на промежуточную частоту 465 кГц.

Двухкаскадный УПЧ собран на транзисторах VT2 и VT3. Нагрузкой обоих транзи- . сторон являются о.июкоитурные фильтры промежуточной частоты КоЗ и Ко4.

Нагрузкой детектора VD2 служит переменный резистор R14. Постоянная составляющая тока диода VD2 используется для автоматической регулировки усиления, которая осуществляется по цепи базы транзистора VT2 через резистор R6. Диоды VD1 и VD3 служат для стабилизации режимов транзисторов VT1, VT3 по постоянному току по цепи базы.

Четырехкаскадный УЗЧ выполнен но бестрансформаторной схеме с непосредственной связью между каскадами. Первый каскад на транзисторах VT4 и VT5 представляет собой дифференциальный усилитель, второй каскад собран по схеме ОЭ иа транзисторе VT6. На транзисторах VT9
