I УЬ Блок НчО-iS

Рис. 2.25. Принципиальная электрическая схема радиоприемного и звукового трактов

магнитолы Томь-206-стерео>

общим для радиоприемной н магинтофон-ной частей магнитолы. Усилители левого и правого каналов выполнены по идентичным схемам. На входе УЗЧ имеются переключатели режима работы Моно-Сте-рео (1-S4-1), Приемник - Магнитофон (1-S4-2). С контактов указанных переключателей сигнал поступает на сдвоенный регулятор баланса 1-R50 и далее на тоиком-пенсированный регулятор громкости 1-R55. Усилители на транзисторах 1-VT6 н 1-VT7 служат для компенсации потерь сигнала при регулировке стереобалаиса и тембра. Подстроечнымм резисторами 1-Ц60 и 1-КбЗ выравнивается усиление в левом н правом каналах. Сигнал с этих резисторо поступает на рагулвторы тембра. Переменный резистор 1-1€4 служит регуд>то>ом тем^а по верхним частотам, а 1-69 -во нижним. Конденсатор 1-C4S, I-C(i, !-Ш

тиогппя к палии регу мвя ш щтях часе*?. к*8еА8вк *рм l-CiS, i-4S№, 1-CS3. 1-€Иё - м жтк.

С регуляторов тембра сигнал через конденсаторы 1-С54, 1-С57 подается иа базы транзисторов 1-VT8, 1-VT9, иа которых выполнено устройство расщирения стереоба-зы. Эффект расщирения основан иа подме-щивании в сигнал основного канала сигнала противоположного канала, сдвинутого по фазе иа 180°. Такое смешивание сигналов происходит при включении кнопки переключателя 1-S4-3 РС . Прн отключенной кнопке 1-S4-3 на оконечные УЗЧ сигнал подается обычным образом с эмиттериой нагрузки транзисторов 1-VT8, 1-VT9.

В качестве оконечных УЗЧ используются унифицированные функциональные блоки НЧО-15 (1-У6, 1-У7У. Построение блока НЧО-15 было рассмотрено применительно к радноприеминку Меридиаи-235 (см. рис. 1.28). К выходу блоков НЧО-15 подключаются либо внутренние громкоговорители, либо разъемы 1-Х13, 1-Х14 для внешних акустических систем (в зависимости от кодвженкя кнопки переключателя 1-S-5).

6по<2

2-W3, <С

-О

уси писперь ynuSepcQ/ioKbip fleSoiu каирп 2-l!i2K 2-С8 2Р1чкЧЬВ

-Тт- - 7-R7S

Генера тор

Усилитель звуковой частоты имеет выход для подключения стереотелефонов через разъем 1-Х12. Через разъем 1-Х8 подается сигнал для подключения внешнего магнитофона иа запись или сигнал с внешнего источника для воспроизведения черев УЗЧ магнитолы.

Магнитофонная панель (рис. 2Л6) состоит нз двух блоков: универсального усилителя (2-У1) и генератора (2-У2), выполненных на отдельных печатных платах. Универсальный усилитель является двух-канальным. Оба его канала совраны во

идеитшным схемам, поэтому рассмотржм построение только одного (левого) канала. Универсальный усилитель включает в себя предварительный усилитель, динамический ограничитель шума и индикаторный каскад. В режиме воспроизведения сигнал с уииверсальисй магнитной головки через контакты / и 2 переключателя 2-S1 поступает иа вход универсального усилителя. В режиме записи сигнал с входных разъемов поступает на вход усилителя через контакты 2 и 3 переключателя 2-S1. Предварительный усилитель выполнен на тран-

2-сгг a.HiMK

г- г i!i

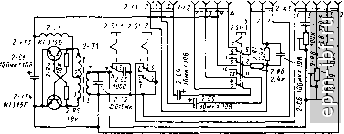

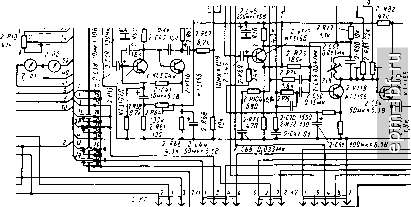

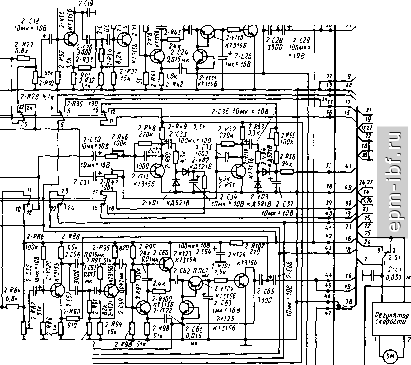

Рис. 2.26. Принципиальная электрическая схема магнитофонной части магнитолы

Томь-206-стерео ; а - универсальный усилитель; б - генератор стирания и подмагничивання

зисторах 2-VT1-2-VT5. Усилитель предназначен для усиления и коррекции сигнала в режимах записи и воспроизведения. Входные каскады усилителя на транзисторах 2-VTI и 2-VT2 соединены между собой гальванически и работают в режиме, обеспечивающем минимальный уровень щумов. Коэффициент усиления каскадов регулируется резистором цепи обратной связи 2-R7. Частотная характеристика входных каскадов линейная. Коррекция частотной характеристики в режимах записи и воспроизведения осуществляется в третьем и четвертом каскадах усилителя на транзисторах 2-VT3 и 2-VT4 с помощью элементов цепей обратной связи (2-R17, 2-С11 - в режиме воспроизведения, 2-R18. 2-С12, 2-R15, 2-ClO - B режиме записи). Дополнительный подъем верхних частот в режимах записи и воспроизведения осуществляется параллельным контуром 2-L2 2-С14.

С выхода каскада эмнттерного повторителя на транзисторе 2-VT5 предварительного усилителя в режиме воспроизведения сигнал поступает на вход динамического

ограничителя щума иа транзисторах 2-VT6-2-VT12. В режиме записи сигнал через цепь коррекции 2-R25 и фильтр-пробку 2-L4 2-CI5 поступает иа универсальную магнитную головку. Уровень записи устанавливается резистором 2-R9 (в блоке 2-У2) и контролируется стрелочным индикатором 2-Р1. Индикаторные каскады левого и правого стереоканалов идентичны, различие состоит в том, что в режиме воспроизведения индикатор 2-Р1 показывает напряжение питания, а индикатор 2-Р2 при работе приемника - точную настройку на станцию.

Сигнал с выхода предварительного усилителя поступает на вход индикаторного каскада (на транзисторе 2-VT14), усиливается, выпрямляется и подается на индикатор. Калибровка индикатора по номинальному уровню записи производится с помощью подстроечного резистора 2-R47.

Динамический ограничитель щума представляет собой устройство активного подавления фазокомпенсационного типа и является динамическим ФНЧ. Этот фильтр
