действует при слабых уровнях и бездействует при сильных. Входной сигнал (полезный сигнал и шум) с предварительного усилителя поступает на входной каскад ограничителя шума, выполненный по схеме с раздельной нагрузкой, с выхода которого сигнал следует по двум независимым каналам: первый - сигнал с эмиттера транзистора 2-VT6 через резистор 2-R33 подается на ковденсатор 2-С29, второй - сигнал с коллектора транзистора 2-VT6 через конденсатор 2-С20 и ФВЧ подается на базу транзистора 2-VT7, усиливается каскадами на транзисторах 2-VT7-2-VT9. С эмиттера транзистора 2-VT8 сигнал через конденсаторы 2-С24 и 2-С28 поступает на конденсатор 2-С29, где смешивается с сигналом первого канала. В результате шумы подавляются; при этом транзистор 2-VT12 закрыт. Когда уровень сигнала второго канала выше определенного значения (порога срабатывания), транзистор 2-VT12 открывается и шунтирует сигнал, при этом подавления шумов не происходит. Коэффициент передачи ограничителя шума при входном cm-нале частотой 400 Гц и напряжением 400 мВ равен единице. Ограничитель шума включается и отключается переключателем 2-S1-2, расположенным на плате генератора (блок 2-У2).

С выхода ограничителя шума сигнал поступает на линейный выход магнитофонной панели и через разъем 2-Х9 на усилитель мощности магнитолы.

Блок генератора (2-У2) содержит каскад генератора и делитель напряжения 2-R6, 2-R7, 2-С6 для питания электретиых микрофонов.

Генератар стирания и подмагничивания выполнеи на транзисторах 2-VT3 и 2-VT4 по схеме симметричного мультивибратора: нагрузкой каждого плеча является половина обмотки трансформатора 2-Т1. Частота генератора определяется индуктивностью вторичной обмотки трансформатора, конденсаторами 2-С2 и индуктивностью стирающей головки и должна составлять 70 ... 90 кГц. Ток подмагничивания регу-

лируется подстроечными резисторами 2-R8, 2-R9. При нажатии кнопки 2-S1-1 частота генератора должна уменьшиться не менее чем на 1,2 кГц. Кнопка 2-S1-3 служит для включения электретиых микрофонов.

Блок питания магнитолы (рис. 2.27) состоит нз понижающего трансформатора, выпрямителя, выполненного по мостовой схеме на диодах 3-VD5-3-VD8, стабилизатора компенсационного типа, выполненного на транзисторах 3-VT1. 3-VT3, и цепей развязки по питанию (диоды 3-VD1- 3-VD3). Источником опорного напряжения в стабилизаторе является стабилитрон 3-VD4. Резистором 3-R1 устанавливается напряжение на выходе стабилизатора. Конденсаторы 3-С1, 3-СЗ, 3-С4 служат для уменьшения напряжения пульсаций на выходе стабилизатора.

Напряжение от автономных источников питания через разъем 1-XI6 подается на блок питания и там коммутируется с помощью кнопки Сеть (см. рис. 2.24). Питающие напряжения с блока питания через разъем 2-Х10 подаются на блок магнитофонной панели и через разъемы 2-Х8 и 2-Х9 на блок радиоприемника. При работе магнитолы от сети для увеличения максимальной выходной мощности на усилитель мощности подается напряжение с выпрямителя блока питания 12 ... 16 В. По цепи -1-9 В (контакт 3 разъема 2-XI0) напряжение питания значением 9 В подается на блок магнитофонной панели и далее через контакт 3 разъема 2-Х9 на блок радиоприемника. При работе-от сети напряжение с блока питания по цепи Подсветка и контакт 4 разъема 2-Х10 через блок магнитофонной панели подается на блок радиоприемника и далее на лампу подсветки индикаторов. При этом при нажатии кнопки Подсветка подсвечивается шкала приемника. При работе от автономных источников питания индикаторы подсвечиваются только прн нажатии кнопки Подсветка .

Напряжение питания усилителя мощности подается от блока питания через развязывающие диоды по цепи Пит. УМ с

блок! Блок питании 5П-3

J- VffJ Ki-ffVA S-Xl I-1

3-VTJ KTeibA

SOOmk lb В

h-- I -и

.7 \C~i-VOe KffyOSA

.КГ515Б \ 7 J-vni t KCnSA

1,1 к ШОик-

J-sy

Рис. 2.27. Принципиальная электрическая схема блока питания магнитолы Томь-206-134 стерео

контакта 5 разъема 3-Х1 на контакт 5 разъема 2-Х10. Вначале оно подается на блок магнитофонной панели, где в зависимости от ее режима (запись - воспроизведение, запись от электретных микрофонов) через разъем 2-Х9 (контакт 5) поступает или не поступает на усилитель мощности блока радиоприемника. При работе от автономных источников питания по этим же цепям подается напряжение 9 В, снимаемое с блока радиоприемника или сблока магнитофонной панели. Оно подается по цепи -f9 В блокир. , контакт 6 разъема 2-Х10 на развязывающие диоды блока питания.

Режимы работы транзисторов по постоянному току приведены в табл. 2.7.

Конструкция. Магнитолы Томь-206-сте-рео и Нерль-20б-стерео состоят из четырех конструктивно законченных сборочных единиц: корпуса со встроенной акустической системой и элементами внещнего декоративного оформления; радиоприемного устройства (радиопанели) с общей несущей рамой; магнитофонной панели; блока питания.

Расположение основных блоков на щас-сн магнитолы показано на рис. 2.28. Магнитофонная панель 2 и блок питания 5 закрепляются на несущую раму радиоприемного устройства 4. Электрические соедине-

ния всех составных частей осуществляются через унифицированные разъемы типа СНП40 и СН046. Корпус магнитолы / конструктивно состоит из трех частей: корпуса, задней и верхней крышек (панели управления). Все составные части корпуса выполнены из ударопрочного полистирола. На корпусе установлены два громкоговорителя и два электретных микрофона, которые соединяются с магнитофонной панелью и радиопанелью через разъемы.

К верхней крышке 3 крепится ручка переноски магнитолы.

Радиопанель состоит из общей несущей рамы, на которой расположены верньерно-шкальное устройство, блок фиксированных настроек, антенна, органы управления с приводными элементами, а также две объединительные платы, на которые устанавливаются функциональные узлы и блоки ра-днопанели. На одной плате собрана высокочастотная часть приемника, на другой - низкочастотная.

Блок фиксированных настроек выполнен на самостоятельной плате. Подстроечные резисторы блока фиксированных настроек с ручками настройки расположены на одной оси.

Составной частью рамы является отсек для автономных источников питания.

Таблица 2.7. Напряжения на выводах транзисторов магнитол *Томь-206-стерео и Нерль-20б-стерео

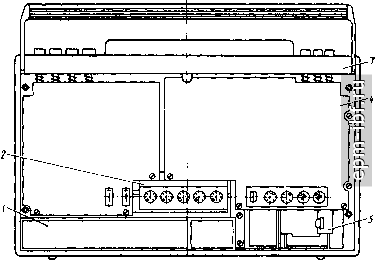

Рис. 2.28. Расположение основных узлов и блоков на шасси магнитолы Томь-206-сте-

; - корпус; г - магнитофонная панель; 3 - крышка с ручкой переноски; 4 - блок РПУ; 5 - блок

пптяния

>-С52

1С5в

l-CSI

: .c* -HI-* t

□

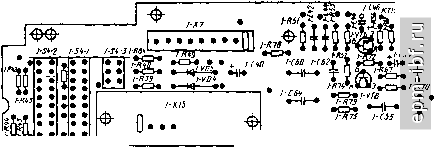

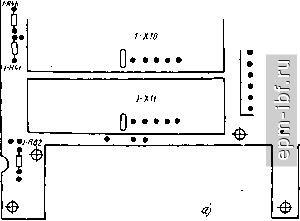

Рис. 2.29. Расположение радиоэлементов на печатных платах магнитолы Томь-206-

стерео>:

136 а - блок РЧ РПУ; б ~- блок 34 РПУ
