Рис. 2.29 (б)

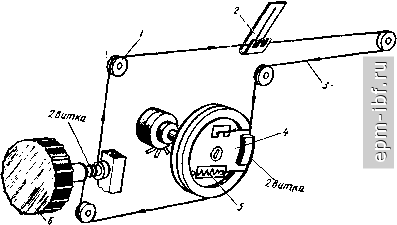

Рис. 2.30. Кинематическая схема ВШУ магнитолы Томь-206-стерео :

/ - ролик; г -визир; 3 - шнур; 4 - колесо; 5 - пружина; - ручка настройки

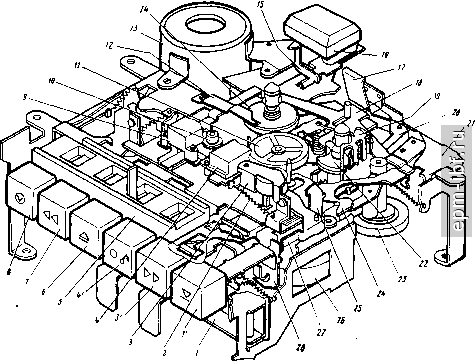

Рис. 2.31. Кинематическая схема ЛПМ магнитолы Томь-206-стерео -.

/, го, 27 - рычаги; 2, 12, 17 - пружины; 3 - прижимной ролик; 4 - универсальная головка; 5 - линейка; 6, 7, 8, 2 - толкатели; 9 - стирающая головка; /О - подшипник; - шкив; 75 - электродвигатель; 14, 22 - подкассетиики; 15, 19, 24 - ползуны; -счетчик; /8 - планка; 2/- шасси; 23 - узел подмотки; 25 -опора; 2ff - ведущий вал

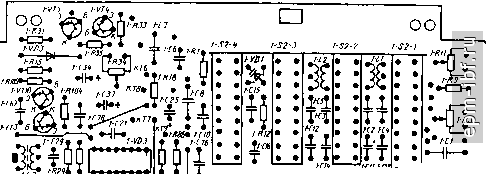

Расположение деталей на печатных платах магнитол показано на рис. 2.29.

Кинематическая схема верньерно-шкального устройства радиоприемного устройства магнитол приведена на рис. 2.30. Магнитофонная панель магнитол включает в себя ЛПМ, плату универсального усилителя с устройством шумопонижения, плату генератора, счетчик ленты, стрелочные индикаторы, регуляторы уровня записи и другие органы управления.

Кинематическая схема ЛПМ приведена на рис. 2.31. Он обеспечивает режимы работы: Воспроизведение , Запись , Перемотка вперед , Перемотка назад , кратковременную остановку ленты ( Пауза ), полную остановку ( Стоп ). Лентопротяжный механизм включается в режим Воспроизведение нажатием иа кнопку 6. При этом планка тормоза 18 растормаживает подкассетные узлы 14 и 22. Универсальная 4 и стирающая 9 головки входят в кассету и контактируют с лентой. Прижимной ролик 3 прижимает магнитную ленту к ведущему валу 26; узел подмотки 23 прижимается к приемному подкассетному узлу 22, а микропереключателем МПЗ-1 включается питание электродвигателя 13. Вращение от двигателя приводным ремнем квад-

ратного сечения передается на маховики промежуточного и ведущего вала, которые вращаются в противоположные стороны. Движение ленте передается от вращающегося ведущего вала. Для плотной намотки ленты при рабочем ходе на приемный барабан кассеты применен узел подмотки с муфтой тарированного момента.

Узел подмотки получает вращение от промежуточного маховика с помощью приводного ремня квадратного сечения. Одновременно приводной ремень прижимает ролик узла к приемному подкассетнику 22 с усилием, обеспечивающим передачу необходимого момента подмотки.

Включение ЛПМ в режим Перемотка назад осуществляется нажатием на кнопку 7, а в режим Перемотка вперед - на кнопку 3. При этом растормаживаются подкассетные узлы. Шкив рычага перемотки прижимается соответственно к приемному подкассетнику и промежуточному маховику или к подающему подкассетнику и маховику ведущего вала. Микропереключателем МПЗ-1 включается питание электродвигателя, и вращение от него через приводной ремень, маховик и подкассетиик передается на приемный (подающий) барабан кассеты.

Кнопка Запись (/) служит для переключения усилителя в режим Запись и включается только при установке стандартной кассеты с предохранительным упором.

Кнопка Пауза (S) служит для кратковременной остановки магнитной ленты в режимах Запись и Воспроизведение . При нажатии этой кнопки втулка рычага подмотки отводится от приемного подкаесетиика 22 и одновременно прижимной ролик 3 отводится от ведущего вала. Кнопка при этом фиксируется. Для продолжения движения ленты необходимо повторно нажать кнопку Пауза (5).

Кнопка Стоп {4) приводит ЛПМ в исходное состояние. При повторном ее нажатии открывается кассетодержатель н кассета Свободно вынимается из паза. Для установки кассеты в магнитолу необходимо вставить ее в паз открытого кассетоприем-

ннка вскрытой частью кассеты вверх, утопить ее до упора и закрыть кассетопрнем-ник.

Для ускорения поиска требуемого участка ленты в ЛПМ имеется счетчик ленты 16. Счетчик состоит нз корпуса, трех декадных цифровых барабанов, рычага сброса, щкн-ва, однозаходного червяка и щестерней привода. Вращение счетчик получает от подающего подкассетного узла 14 с помощью приводного ремня квадратного сечения.

Встроенный блок питания магнитолы состоит из кронштейнов, жестко связанных между собой, на которых закреплены силовой трансформатор, печатная плата с выпрямительным мостом и стабилизатором напряжения, предохранители, кнопка включения, и непосредственно сетевой шнур.

Моточные данные контурных катушек индуктивности и трансформаторов приведены табл. 2.8.

laanib сс а ud.i иичрыюги KaLxciоприсм- в таил. z.o.

Таблица 2.8. Моточные данные катушек индуктивности и трансформаторов магнитол !:Томь-206-стерео и Нерль-206-стерео
