Порядок разборки и сборки иагинтолы.

Разборку магнитолы начинают со снятия задней части корпуса (крышки). Для этого необходимо: вынуть сетевую вилку из розетки сети, отвернуть четыре винта, крепящие заднюю крышку, и сиять ее.

Для извлечения блока магнитолы необходимо; снять заднюю крышку, нажать кнопку Сеть>, отвернуть три стойки и один винт, крепящие раму к корпусу, снять ручку настройки; отвернуть винт на боковой стенке магнитолы и сиять крышку, закрывающую предохранители; отодвинуть блок магнитолы от переднего корпуса на 30- 50 мм. Затем отсоединить вилку Х2 от колодки 1-Х5 (подключение громкоговорителей), вилки ХЗ, Х4 от колодок 2-Х5, 2-Х6 (подключение микрофонов) и извлечь блок магнитолы из корпуса.

Для снятия блока питания необходимо: извлечь блок магнитолы из корпуса, отсоединить вилку 1-Х16 от колодки 1-Х2 (подключение батарейного отсека к плате блока питания); отсоединить розетку 2-Х10 от вилки 3-Х1 (подключение магнитофонной панели к плате блока питания); отвернуть три виита, крепящие блок питания к раме, и вытащить блок.

Для облегчения доступа к платам радиоприемного устройства необходимо: извлечь блок магнитолы из корпуса; отвернуть три винта, крепящие платы к раме, со стороны гнезд подключения; развернуть платы вокруг крепящих кронштейнов.

Для снятия с плат блоков УКВ, ПН-15 достаточно отвернуть по два винта, крепящие эти блоки к платам. Остальные унифи-

цированные блоки крепятся к платам с помощью специальных стоек и пружин.

Для доступа к верньерному устройству и шкале радиоприемной части необходимо; извлечь блок магнитолы из корпуса; отсоединить кнопку XI от колодки 1-Х5 (подключение подсветки); отвернуть три винта, крепящие верхнюю крышку (панель управления) к раме; снять шесть ручек управления; снять верхнюю крышку; развернуть высокочастотную плату радиоприемного устройства вокруг крепящего кронштейна.

Для снятия магнитофонной панели необходимо: извлечь блок магнитолы из корпуса; снять верхнюю крышку (панель управления); отсоединить розетки 2-Х8 и 2-Х9 от вилок 1-Х7 и 1-Х9 (подключение магнитофонной панели к радиоприемному устройству) ; отсоединить розетку 2-Х 10 от вилки 3-Х1 (подключение магнитофонной панели к блоку питания); отвернуть четыре винта, крепящие магнитофонную панель к раме; извлечь магнитофонную панель из рамы.

Для облегчения доступа к платам усилителя генератора и к ЛПМ необходимо: отвернуть четыре винта на плате усилителя, отсоединить плату усилителя от платы генератора и откинуть плату усилителя в сторону индикаторов. Для снятия платы генератора необходимо отвернуть два виита и отсоединить вилку 2-Х7 от колодки 2-Х1 на плате генератора.

Плату усилителя устанавливают иа магнитофонную панель только в режиме Стоп> лентопротяжного механизма.

Собирают магнитолу в обратном порядке.

Раздел 3.

РАДИОПРИЕМНИКИ И МАГНИТОЛЫ АВТОМОБИЛЬНЫЕ

БЫЛИНА-310

Былина-310 - трехдиапазонный радио- ДВ.......220

приемник третьей группы сложности, пред- СВ.......60

назначен для приема РВ станций в диапа- УКВ.......5

зонах ДВ, СВ и УКВ в легковых автомо- Селективность по сосед-

билях с номинальным напряжением борто- нему каналу (ослабление

вой оети 14,4 В. сигнала при расстройке

Акустическая система радиоприемника на ±9 кГц) в диапазо-

состоит из головки громкоговорителя иах ДВ и СВ, дБ, иеме-

4ГД-53, установленной на экранной доске. нее ...... 32

Селективность по зер-

Технические характеристики: кальному каналу, дБ, не

Диапазон принимаемых менее:

частот (волн): ДВ (на частоте

ДВ, кГц (м) . ... 150...405 250 кГц).....46

(2000...740,7) С В на частоте

СВ, кГц (м) . ... 525... 1605 ООО кГц) . ... 46

(571,4... 186,9) УКВ (на частоте

УКВ, МГц (м) . . . 65,8...73 69 МГц) .....46

(4,56...4,11) Селективность по проме-

Реальная чувствитель- жуточной частоте на ча-

иость (прн стандартной стотах, дБ, не менее: выходной мощности 370 и 560 кГц ... 30

50 мВт), мкВ, не хуже: 69 МГц......60



Промежуточная частота:

ДВ, СВ, кГц ... . 465±2 УКВ, МГц .... 10,7±0,1 Действие АРУ на частоте 1 МГц: изменение напряжения на входе относительно уровня 50 мВ,

дБ........46

изменение напряжения на выходе. дБ,

не более.....6

Номинальная выходная мощность, Вт . ... 2 Коэффициент гармоник всего тракта по электрическому напряжению (в диапазонах ДВ, СВ, прн глубине модуляции 80% и номинальной выходной мощности), %. не более: до 400 Гц .... 7 свыше 400 Гц ... 5 на УКВ при девиации частоты 50 кГц и номинальной выходной

мощности.....4

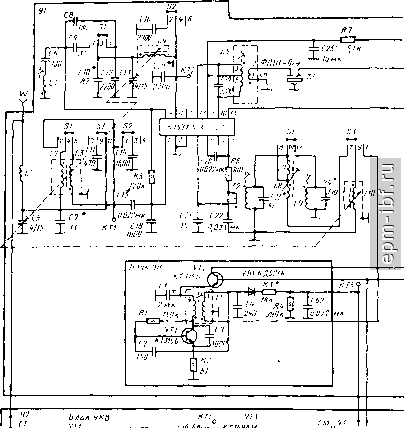

Принципиальная схема. Радиоприемник Былнна-310 (рис. 3.1) собран на четырех микросхемах и шести транзисторах с раздельными трактами AM и ЧМ.

Входные цепи AM тракта (блок У1) выполнены по схеме П-образного контура и настраиваются с помощью двухслойной катушки переменной индуктивности L2, L3. В диапазоне ДВ обе обмотки включены последовательно. В диапазоне СВ используется только внутренняя обмотка катушки L2.

Усилитель радиочастоты, смеситель и гетеродин собран на микросхеме DI. Нагрузкой УРЧ служит П-образный контур, перестраиваемый катушкой переменной индуктивности L4. Нагрузкой преобразователя является пьезоэлектрический фильтр 2/, включенный через согласующий фильтр L5CI9L6. С выхода фильтра 2/ сигнал поступает на вход микросхемы D2, выполняющей функции УПЧ, детектора и усилителя АРУ. В каскад УРЧ (вывод 13 микросхемы DI) сигнал АРУ поступает с первого каскада УПЧ. Более подробно построение аналогичного тракта AM, выполненного на этих же микросхемах, рассмотрено применительно к радиоприемнику Илга-320-ав-то (см. рис. 3.6).

Тракт ЧМ состоит нз блока УКВ (блок У2) я тракта УПЧ-ЧМ с детектором.

Блок УКВ выполнен на транзисторах VT1-VT3. В каскаде УРЧ используется полевой транзистор VTI, а в смесителе и гетеродине - кремниевые VT3 я VT2. Смеситель нагружен на контур L2C18C20, настроенный на промежуточную частоту

Таблица 3.1. Напряжения на выводах транзисторов радиоприемника

гБылина-ЗЮ

Напряжение на выводе. В

Обозначение

на схеме

Эмиттер

Коллектор

(исток)

(затвор)

(сток)

УКВ

14,4

Примечание. Напряжения иа выводах т] реиы при закороченных по радиочастоте контурах.

Таблица 3.2. Напряжения на выводах микросхем радиоприемника

Былина-ЗЮ

Напряжение иа выводе, В

о у о

D1 D2 D3 D4

0,5 0,75 14,4 0

0,75 0

0 0 0

1,25 0,7 0,75 2,1

0,6 0,2 1,5 3,6

1,25

5,2 0,5 0

5,2 6 0 3

5,2 5,2 0

5,2 5.6 7 2

5,4 5,4

1 ,54 0,8

Примечания: 1. Напряжения измерены при номинальном напряжении питания относительно корпуса приемника прибором типа Ц-4315.

2. Отклонение напряжений от значений, указанных в таблице, может составлять ±20%.




ly-1 i Ч!/!-1 \%MUIIA% П \t. [Ik -1

{u> vniX pel Ф 5 4=

i i--J-ISLJJ ШВ Whh T?? Trrm

I jsooY

C6 .ЛЗмк

-T- mm,

I яда

С 7II

loan

CfS%

J300

Kit IOOk

21 к

К13 2,2к

10,7 МГц. Настройка осуществляется изменением управляющего напряжения, подаваемого на варнкапные матрицы VD3, VD2 н VD1 гетеродинного, УРЧ и входного контуров (соответственно). Напряжение для перестройки варикапных матриц создает блок преобразователя напряжения (блок ПН). В цепь обратной связи высокочастотной части блока ПН, выполненной на тран-

зисторе VT2, включена катушка LIO ферро-вариометра AM диапазона (через переключатель S3). При изменении индуктивности катушки LIO изменяется глубина ООС и, следовательно, значение высокочастотного напряжения. Высокочастотное напряжение выпрямляется, фильтруется и подается иа варнкапные матрицы контуров в блок УКВ. 1ри изменении (от 4,5±0,5 до 28±3 В)
