Puc. 3.1. Принципиальная электрическая схема радиоприемника Былнна-310

управляющего напряжения, подаваемого на варнкапные матрицы, изменяется емкость варикапных матриц, перестраивающих гетеродинный, УРЧ и входной контуры блока УКВ.

Тракт УПЧ-ЧМ выполнен на транзисторе VT3 и микросхеме 04. На транзисторе VT3 выполнен предварительный резонансный усилитель, нагруженный иа пьезоэлек-

трический фильтр Z2. С него сигнал подается на микросхему D4, выполняющую функции УПЧ и частотного детектора. Более подробно работа микросхемы К174УРЗ в схеме тракта УПЧ ЧМ рассмотрена применительно к функциональному блоку ДЧМ-П-5 радиоприемника Океан-221 (см. рис. 1.34 и приложение I). Усилитель звуковой частоты собран на



микросхеме D3 (блок У1). (Прииципиаль-иая схема микросхемы К174УН7 приведена в приложении 1.) Подробное построение УЗЧ с применением этой микросхемы рассмотрено применительно к радиоприемнику Илга-320-авто (см. рис. 3.6). Фильтр нижних частот L1L2C служит для защиты от помех, создаваемых системой электрооборудования автомобиля.

Режимы работы микросхем и транзисторов приведены в табл. 3.1 и 3.2.

Конструкция. Радиоприемник Былина-310 состоит из четырех функциональных блоков: платы СДВ-ПЧ-ЧМ, блока УКВ, блока ПН и механизма настройки. Расположение основных элементов и узлов радиоприемника иа шасси показано на рис. 3.2. Несущим звеном радиоприемника является коробчатое шасси. На нем устанавливаются функциональные блоки. Блок УКВ и механизм настройки крепятся к боковой стенке шасси одни над другим. Плата СДВ-ПЧ-ЧМ крепится к шасси снизу. На этой плате установлен также переключатель диапазонов ДВ, СВ и УКВ.

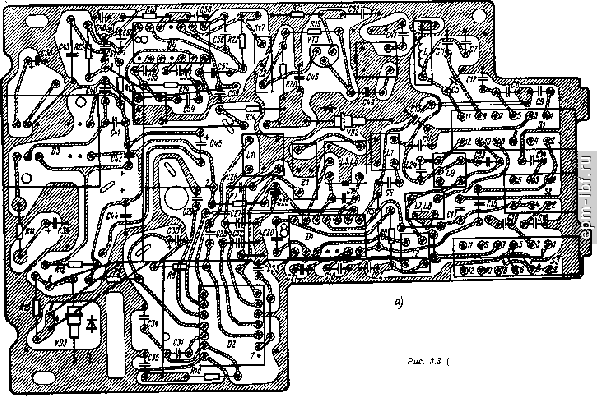

Расположение радиоэлементов на печатных платах показано на рис. 3.3.

В механизме настройки приемника (рис. 3.4) использованы ферритовые трубки и сердечники с центральным отверстием для крепления поводка. Механизм настройки включает в себя блок катушек переменной индуктивности и верньерное устройство.

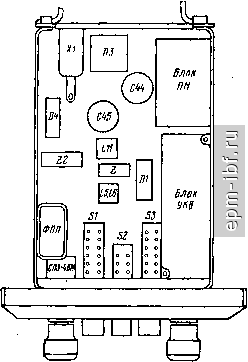

Рис. 3.2. Расположение основных узлов и 144 блоков в радиоприемнике Былина-310

Вращательное движение ручки настройки и ходового винта преобразуется в поступательное движение каретки с подвижно закрепленными В ней ферритовыми сердечниками. Одковременно вращение ручки настройки- преобразуется в поступательное движение стрелки (укг(зателя настройки) с помощьк) замедляющего верньерного устройства. Кинематическая схема верньерного устройства приведена иа рис. 3.5. Для увеличения тягового момента нить 3 имеет че-тйре. оборота на шкиве, жестко связанном с ходовым винтом 5 механизма настройки. Верньерное устройство располагается на передней стенке шасси. -

Для освещения- шкалы применена лампа подсветки типа А12-0,8-1, устанавливаемая в патрон, закрепленный иа передней стеике шасси., ,

МоТочиые данные катушек индуктивности, . высокочастотных, трансформаторов, дросселей и фильтров приведены в табл. 3.3.

Порядок раэ<рхи и йворки раднопрнем-иика При неисправностях, связанных с выходом из строя радиоэлементов, или при обрывах проводников необходимо сиять верхнюю и нижнюю крышки радиоприемника.

Механизм настройки при замене катушек нужно разбирать в следующем порядке (см. ,рис. 3.4). -Сиять ручку регулятора громкости и ручку настройки; отвернуть две втулки 2, крепящие обрамление; сиять обрамление вместе с лицевой панелью 3. Затем отвинтить винты, крепящие крышки, н сиять их. Отвинтить вииты крепления эк-райя шкалы 6. рамки 7 и сиять их. Сиять Hwib 18 с направляющих и ходового виита 1% Отвинтить ., два виита, крепящие блок УКВ к кожуху н два винта, крепящие механизм настройки к кожуху. Для полного отсоединения механизма от приемника необходимо отпаять проводники от катушек и вытащить механизм. Затем отвернуть винт /7, крепящий плату блока катушек, и осторожно вытащить блок катушек. При замене катушек переменной индуктивности необходимо. учесть, что в каждый приемник устанавливается специально подобранные для него катушки с разбросом по индуктивности не более ±0,5 мкГи.

Ферритовые сердечники устанавливаются в такое положение, при котором обеспечивается -разность частот настройки контуров сигнала (входного, УРЧ и гетеродина) не более чем на 1%: Для замены вышедшего нз строя ферритового сердечника необходимо каретку с планкой, иа которой расположены поводкн ферритовых сердечников, вывести в крайнее положение, соответствующее полностью выведенным сердечникам. Вывернуть из каретки и удалить сердечник.

Собирают радиоприемник в обратном порядке. При этом необходимо стрелки верньерного устройства устанавливать согласно кинематической схеме (см. рис. 3.5). Крайнее левое положение стрелки должно соответствовать положению каретки механизма настройки с полиостью введенными ферри-




начало)

08878
