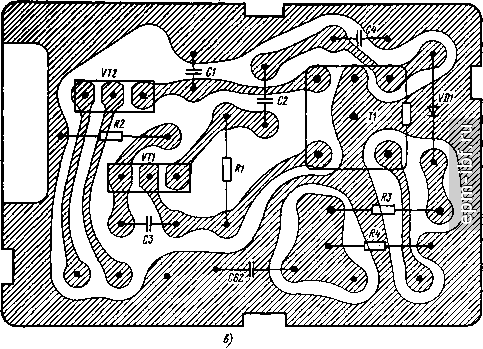

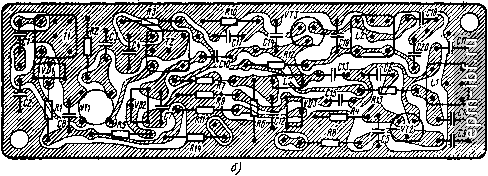

Рис. 3.3. Расположение радиоэлементов на печатных платах радиоприемника Былина-310 :

146 о - общая печатная плата; б - блок УКВ; в - преобразователь напряжения

Таблица 3.3. Моточные данные катушек индуктивности, трансформаторов и дросселей радиоприемника Былина-ЗЮ

Рис. 3.5. Кинематическая схема ВШУ:

/ - стопор; 2 - стрелка-указатель настройки; 3 -нить; 4-направляющая; 5 - внит

товыми сердечниками. Оттянув стрелку вверх, нужно установить иа место экран. Стрелка должна двигаться по экрану как по направляющей.

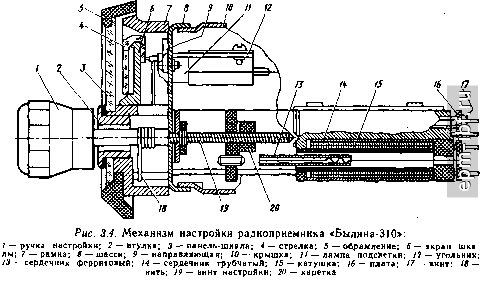

Для замены лампы подсветки (см. рнс. 3.4) нужно: сиять ручку регулирования громкости и ручку настройки отвинтить две резьбовые втулки 2, крепящие обрамление; сиять обрамление 5 с панелью 3; отвинтить два винта, крепящие экран 6; снять экран; отвинтить винт, крепящий угольник, извлечь лампу и заменить ее.

При смещении стрелки относительно первоначального положения (наличие пробуксовки) необходимо натянуть нить 3 (рис. 3.5), освободить левый законтреицый конец нити /, отрегулировать натяжение и снова законтрить.

ИЛГА-320-АВТО.

Илга-320-авто - двухднапазонный автомобильный радиоприемник третьей группы сложности. Он предназначен для приема передач РВ станций в диапазонах ДВ и СВ.

В комплект радиоприемника входят головка громкоговорителя 4ГД-8Е с отражательной доской и детали для крепления приемника и громкоговорителя. В радиоприемнике предусмотрены: ступенчатая регулировка тембра, плавная настройка на станции, плавная регулировка громкости.

Приемник предназначен для работы с автомобильной щтыревой антенной типа АР-108. Он питается от бортовой сети автомобиля напряжением 14,4 В с заземленным минусом.

Технические характеристики:

Диапазон принимаемых частот (воли), кГц (м): ДВ . 150...405

(2б00...740,7)

СВ....... 525...1605

(571,4...186,9)

Реальная чувствительность при отношении сигнал - шум не менее 20 дБ, мкВ, не хуже:

ДВ.......220

СВ......; 60

Селективность по соседнему каналу при расст-
