Таблица 3.4. Напряжения на выводах микросхем и карта сопротивлений на выводах микросхем радиоприемника *Илга-320-авто

Примечания. I. Напряжения измеряются при номинальном напряжении питания относительно корпуса приемника.

2. Сопротивления измеряются при отключенном питании приемника.

3. При измерении сопротивлений микросхем необходимо соблюдать полярность включения приборов ВК7-9 и Ц-4312.

4. Отклонение измеренных значений от значений, указанных в таблице, может быть ±20%.

ТЫ; удалить паяльником с контактных, площадок излишки припоя и прочистить отверстия под контакты катушки с помощью стального шила; установить исправную катушку в плату механизма настройки и запаять.

Для замены неисправных ферритовых сердечников 3 (см. рис. 3.8) необходимо, вращая ручку настройки механизма настройки, вывернуть сердечники из катушек 11-12.

Затем вывернуть отверткой винт поводка 9 неисправного сердечника из каретки 4, вращая его по часовой стрелке. Вынуть неисправный сердечник с поводком и заменить исправным.

Сборка и монтаж механизма настройки после ремонта производятся в обратном порядке.

При фиксации втулки 14 (рис. 3.10,6) иа оси механизма настройки необходимо сер-

Таблица 3.5. Моточные данные катушек индуктивности, дросселей и трансформаторов радиоприемника Илга-320-авто

дечники механизма настройки ввести в катушки до упора, а стрелку 2 (см. рис. 3.9) установить в крайнее левое положение.

Для замены лампы подсветки необходимо (рис. 3.10,6): снять ручки 19 с осей регулятора громкости и механизма настройки; отвинтить резьбовые втулки 18; снять обрамление со шкалой 17; отвернуть винты 2, крепящие экран; снять экран 16; отвернуть винт крепления угольника 4; вынуть патрон 8 с лампой подсветки 5 и угольником 7 нз приемника, приподняв леску верньерного устройства; нажать лампу внутрь патрона

до упора, повернуть по часовой стрелке иа угол 50-60°, вынуть лампу из патрона и заменить.

При смещении стрелки относительно первоначального положения (наличие пробуксовки) нужно натянуть поводок лески: освободить левый законтренный конец лески, отрегулировать натяжение поводка и снова законтрить.

Верньерно-шкальное устройство и радиоприемник в целом собирают в обратном порядке.

кг ]KZ

LI LI

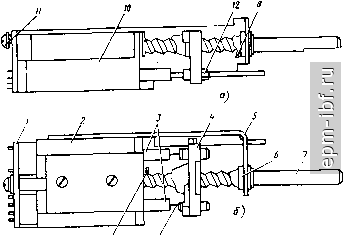

Pc. 3.8. Механизм настройки радиоприемника Илга-320-авто (виды сбоку (а), сверху (б) и со стороны платы i{e):

J - плата; 2 - ферритовые трубки; 3 - ферритовые сердечники; 4 - каретка; 5 - угольник; 6 - втулка; 7 - винт ходовой; 8 - ограничитель; 9 - поводок; 10 - корпус; - виит с шайбой; 12-катушки

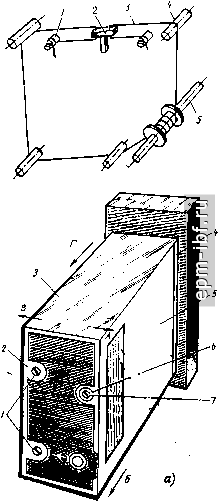

Рис. 3.9. Кинематическая схема ВШУ радиоприемника Илга-320-авто : / - стопор; 2 - стрелка-указатель настройки; 3 - поводок; 4 - направляющая; 5 - винт

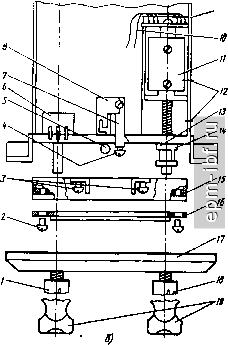

Рис. 3.10. Схема разборки и сборки радиоприемника Илга-320-авто : а - корпус; б -механизм настройки и ВШУ
