Сигнал звуковой частоты с выходов трактов AM и ЧМ через переключатель 1-S3 и разъем XI-Х2 подается иа регулятор громкости R1 и далее иа вход микросхемы (вывод 8) 1-D4, выполняющей функции УЗЧ. Принципиальная схема микросхемы К174УН7 приведена в приложении 1, а подробное построение УЗЧ на ней рассмотрено при описании радиоприемника Илга-320-авто> (см. рис. 3.6).

На транзисторе 1-VT3 и стабилитроне 1-VD4 выполнен стабилизатор напряжения питания.

Для защиты от помех, создаваемых системой электрооборудования автомобиля, применен фильтр L1L2C2.

Светодиоды VD1-VD3 индицируют включенный диапазон - ДВ, СВ или УКВ соответственно.

Режимы работы микросхем и транзисторов по постоянному току приведены в табл. 3.9 и 3.10.

Моточные данные катушек индуктивности, дросселей и фильтров приведены в табл. 3.11.

Конструкция. Радиоприемник состоит из двух функциональных узлов: механизма настройки и платы приемника. Механизм настройки включает в себя вериьерио-шкальиое устройство, кнопки фиксированной настройки, блок УКВ с блоком катушек переменной индуктивности. Блок катушек состоит, в свою очередь, из трех катушек с ферритовыми сердечниками для диапазонов ДВ и СВ и трех катушек с латунными сердечниками для УКВ диапазона. Механизм жестко крепится к корпусу приемника.

Расположение основных узлов и блоков радиоприемника на корпусе показано на рис. 3.17. На общей печатной плате приемника расположены переключатель диапазонов и другие радиоэлементы (рис. 3.18, а). Электромонтажный чертеж печатной платы

-{S3-I

2,2k

I-CIO 6800 4=

1-53

oo 1-C31

АП102Ж

?I-R26 750

1-C12 500MK

r-ir+1

WHmk

/-vr3

КГ3156

Щ-С35-

X.I-C32

0,022hi к

I-1115 100k

-ri-ai

±.1500

I-RI9 100

O,022mk

i-cig-iodmk

MSIiiS

I-C50

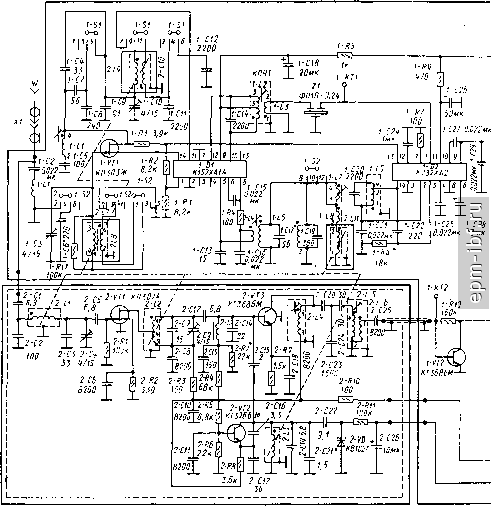

Puc. 3.16. Принципиальная электрическая схема радиоприемника Былина-207

блока УКВ приведен на рис. 3.18,6. Поме-хоподавляющий фильтр заключен в экран и крепится к корпусу приемника.

Кинематическая схема механизма настройки показана на рис. 3,19. При плавной настройке вращение червяка 12, который является продолжением оси настройки 15, через прямозубое цилиндрическое колесо 13 и коническую фрикционную муфту 14 передается на раму 16. Затем вращение через планку 9 преобразуется в поступательное движение рамы 8, несущей сердечники вариометров. Одновременное движение рамы через рычаг 10 передается на стрелку 2. Кнопка ; фиксированной настройки показана в зафиксированном (рабочем) положении, т. е. диск 3 зажат рычагоми его угол поворота соответствует определенному положению рамы 16. При иажатии кнопки из этого положения планка 5 повернет рычаг 6, который через рычаг II отключит фрик-

ционную муфту и этим освободит раму 16 от связи с червяком. Вслед за этим зажатый диск 3 повернет раму 16 в ранее зафиксированное положение, а вместе с ней переместит стрелку 2 и раму 8.

Одновременно с этим поступательно движущаяся планка 5 толкает планку 7, которая переключит диапазоны. При движении планки 5 из рабочего положения в направлении оператора происходит расфиксация кнопки. На другие кнопки, раму 16 и переключатель диапазонов это никак не влияет. Мертвый ход кинематической цепи (ось 12- рама 8 не более 10°) достигается силовым замыканием червяка на колесо специальной формой зуба колеса (клиновое безлюфтовое замыкание зубьев колеса и червяка).

Шкала приемника с экраном закрепляется с помощью специальных пружин в пластмассовой накладке, которая устанавливается над стрелкой и устройством подсветки.

Таблица 3.9. Напряжения на выводах транзисторов радиоприемника

Былина-207

Примечания: I. Напряжения и.змерены при номинальном напряжении питания относи-гельно корпуса приемника прибором типа Ц-4314 (Ц-4315).

2. Отклонение напряжения от значений, указанных в таблице, может быть ±20%.

Таблица 3.10. Напряжения на выводах микросхем по постоянному току радиоприемника Былина-207

Примечания, 1-, Напряжения измерены при нормальном напряженнн питания отиоси-ельно корпуса приемника прибором типа Ц-4314 (Ц-4315).

2, Отклонение напряжений от значений, указанных в таблице, может быть ±20%.

Устройство подсветки освещает шкалу двумя лампами А-12-0,8, закрепленными между металлической крышкой, соединенной с массой приемника, и плюсовым контактом;

блок УКВ

Рис. 3.17. Расположение основных узлов и блоков на шасси радиоприемника Были-166 на-207>

устройство подсветки включает в себя световой указатель диапазонов - три свето-диода, размещенные на специальном каркасе.

Порядок разборки и сборки радиоприемника. В зависимости от характера неисправности в радиоприемнике (механические или электрические) необходимо произвести и соответствующую разборку и сборку.

При неисправностях, связанных с выходом из строя каких-либо радиодеталей, замыканиях или обрывах нужно снять верхнюю и нижнюю крышки, отвернув крепежные винты. При замене вышедших из строя узлов и деталей дополнительно, если это требуется, нужно отсоединить механизм настройки приемника. Для этого необходимо: отвинтить винты крепления механизма настройки к корпусу и к общей печатной плате; отвинтить винты крепления угольника (с резистором) к корпусу; отпаять соответствующие провода, для чего при необходимости нужно отвинтить помехоподавляющий фильтр от корпуса.

При замене вышедшего нз строя регулятора громкости (резистора СПЗ-4) необходимо: отсоединить механизм настройки, как было описано ранее; отвинтить от кожуха
