Главная Радиоприемная бытовая аппаратура 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 [ 55 ] 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 Таблица 3.11. Моточные данные катушек индуктивностей, дросселей и фильтров радиоприемника f Былина-207*

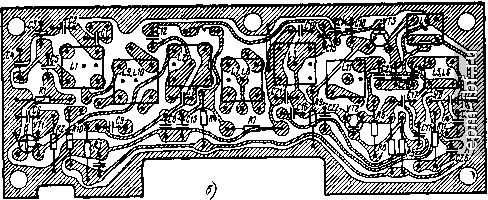

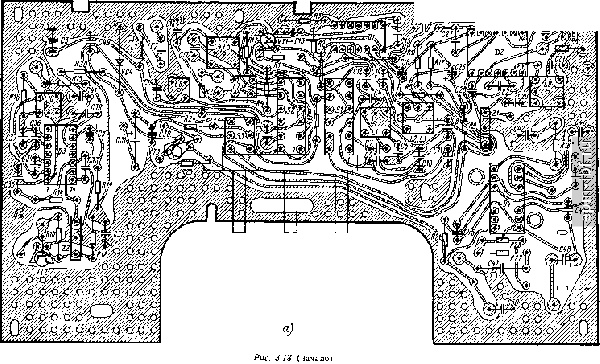

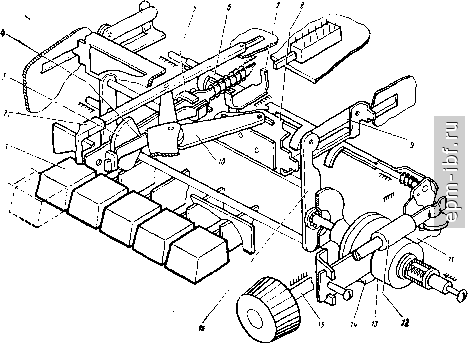

Примечание С сердечником На одном каркасе без сердечника То же С сердечником Без сердечника С сердечником С сердечником на одном каркасе На одном каркасе без сердечника Без сердечника Без сердечника ![]() ![]() Рис. 3.18. Расположение радиоэлементов на печатных платах радиоприемника Были- на-207>: о -плата СДВ-ПЧАМ-ЧМ; б - блок УКВ ![]() Рис. 3.J9. Механизм настройки радиоприемника Былина-207>: /кнопка; г - стрелка; J - диск; 4, 6, 10, -рычаги; 5, 7, 9 - планки; в -рама; /2 - червяк; /5 - колесо; W-муфта; 7i - ось настройки; /5 -рама помехоподавляющий фильтр; отпаять все проводники от резистора СПЗ-4, снять ручку регулятора громкости; приподняв механизм настройки над платой СДВ-ПЧ, вынуть угольник (с резистором); ослабив гайку крепления резистора, снять резистор СПЗ-4 с угольника. Собирают механизм в обратном порядке. Для проведения ремонта в блоке УКВ необходимо: отвинтить винты, крепящие общую печатную плату, и легким нажатием на нее несколько отпустить вниз (в сторону печати); отвинтить винты, крепящие плату УКВ блока, и, не отсоединяя проводников, вынуть ее из силуминового корпуса; заменить неисправный элемент и собрать блок в обратном порядке, предварительно переместив стрелку в крайнее правое положение. Для замены ламп подсветки необходимо: |
