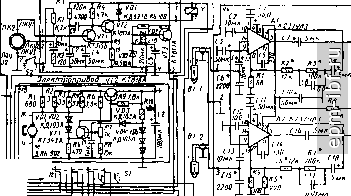

Puc. 3.20. Принципиальная электрическая схема магнитолы АМ-302-стерео>

микросхемы D2) продетектированный звуковой сигнал поступает на базу транзистора усилителя АРУ, с коллектора которого сигнал АРУ через эмиттерный повторитель поступает на первый каскад УПЧ, а с вывода 13 микросхемы D2 сигнал АРУ поступает на вывод 13 микросхемы D1 (на вход каскада УРЧ).

С вывода 10 микросхемы D2 сигнал звуковой частоты через цепь 2-С29, 2-R5 и конденсатор 2-С32 подается на контакт 12 переключателя S1-2 и через контакты и 13 поступает иа контакты 5-2 переключателя S1 (в блоке У8). С него сигнал звуковой частоты поступает на регулятор громкости 6R-la, б и далее на вход блока УЗЧ (на выводы 1 к 3 блока У5).

Каскады тракта AM питаются стабилизированным напряжением, которое подается из йлока стабилизатора напряжения (вывод 5 блока У7) через контакты 5-9 переключателя 5/ (в блоке У8) и контакты 6-4 переключателя S1-2 (в блоке У2).

Лентопротяжный механизм состоит из механической и электрической части. Меха-

ническая часть ЛПМ представляет собой механизм, благодаря которому осуществляется рабочий ход, ускоренная перемотка ленты влево и вправо и временный стоп ( Пауза>).

Электрическая часть ЛПМ включает: блок усилителя воспроизведения (блок У4); блок стабилизации напряжения и автостопа (блок У7); блок стабилизации частоты вращения вала электродвигателя (блок У8).

Усилитель воспроизведения (У4) имеет два самостоятельных канала, выполненных на микросхемах А1, А2. В режиме воспроизведения сигнал с магнитной стереофонической головки через выводы 3 к 5 блока подается в оба канала усилителя воспроизведения. Так как они соверщенно одинаковы, рассмотрим работу только одного канала.

Сигнал через конденсатор С4 поступает на вход микросхемы (на вывод 14). Усиленный сигнал с выхода микросхемы через конденсатор С7 поступает на переключатель 5/ (в блоке У8) н через его контакты 1-2 на регулятор громкости 6-Rla, а затем иа

вход блока УЗЧ (У5). Частотная характеристика в области верхних звуковых частот определяется индуктивностью катушки магнитной головки и емкостью конденсатора С6, а в области нижних - цепью R3, С8. Устойчивость работы усилителя на верхних частотах обеспечивается конденсатором С5. Коэффициент усиления блока определяется резистором R2. Усиление по каналам блока выравнивается с помощью резистора R5.

Блок стабилизации напряжения и автостопа (У7) выполнен на транзисторах VTI-VT3.

Стабилизатор напряжения {VT3) служит для стабилизации питания каскадов трактов ЧМ и AM усилителя воспроизведения и стабилизатора частоты вращения. Он представляет собой простейший стабилизатор напряжения параметрического типа с несколькими выходами. С диода VD2 через вывод 6 блока стабилизированное напряжение питания подается на узел настройки УКВ {УЗ), а с эмиттера транзистора УТЗ через вывод 5 блока и контакты 5 и 9 переключателя S1 (в блоке У8) - в цепь питания каскадов трактов ЧМ и AM и через контакты 7 и 8 - на блок стабилизатора частоты вращения (У8).

Автостоп служит для автоматического переключения магнитолы из режима воспроизведения магнитных записей в режим радиоприема при возникновении различных неисправностей в кинематике ЛПМ или при окончании ленты. Принципиальная схема автостопа представляет собой триггер Шмитта, в правое плечо которого включена обмотка электромагнита магнитной защелки. При включении магнитолы схема автостопа постоянно находится под напряжением, однако в работе участвует только в режиме воспроизведения магнитных записей. При подаче питания конденсаторы С2 и С4 заряжаются через резистор R3. Транзистор VT1 открывается, в этом состоянии схема автостопа находится до включения в работу устройства ЛПМ.

При вставлении кассеты срабатывает переключатель S1 и через его контакты 5-7 подается питание на схему стабилизации частоты вращения ведущего электродвигателя. Вслед за этим вместе с приемным подкассетником приводится во вращение коллектор устройства автостопа, через контакты которого замыканием щеток ПК1/1 и ПК112 перезаряжаются конденсаторы С2 и С4 на конденсатор С1 и резистр R2. Дальнейшее вращение коллектора приводит к замыканию щеток ПК112 и ПК113, в результате чего конденсатор С1 разряжается на корпус. В этот промежуток времени конденсаторы С2 и С4 начинают частично заряжаться через резистор R3, однако при следующем замыкании щеток ПК111 и ПК1/2 через контакты коллектора конденсаторы С2 и С4 вновь разряжаются на конденсатор С1 и резистор R2.

В результате неоднократной перезарядки . конденсаторов С2 и С4 уменьшается постоянная составляющая напряжения иа базе

транзистора VT1, что приводит к опрокидыванию триггера Шмнтта и срабатыванию электромагнита.

При нажатии кнопки Пауза (переключателя S2) прижимной ролик отжимается. При этом база транзистора VT1 через резистор R1 замыкается на корпус, триггер Шмитта не опрокидывается и устройство автостопа удерживается в рабочем положении.

Прн остановке вращения приемного подкассетника, а следовательно, и коллектора устройства автостопа периодическая разрядка конденсаторов С2 и С4 прекращается, напряжение на базе транзистора VT1 начинает увеличиваться, электромагнит отпускает магнитную защелку и устройство автостопа приходит в исходное состояние.

Стабилизатор частоты вращения вала ведущего электродвигателя представляет собой схемы компенсационного типа. При увеличении нагрузки на валу электродвигателя ток через электродвигатель возрастает, а это приводит к увеличению падения напряжения на параллельно включенных резисторах R2-R4. Изменение напряжения через делители на резисторах R6-R8 и диодах VD1, VD2 подается на эмиттериый переход управляющего транзистора VT1 и приоткрывает его, увеличивая базовый ток транзистора VT2. Увеличение базового тока транзистора VT2 приводит к уменьшению его внутреннего сопротивления и увеличению тока через электродвигатель, а это сохраняет число оборотов двигателя.

При уменьшении нагрузки весь процесс происходит в обратном порядке. Частота вращения вала ведущего электродвигателя регулируется подстроечным резистором R7.

Блок УЗЧ (У5) является стереофоническим усилителем сигналов звуковой частоты. Он служит для усиления по напряжению и по мощности сигналов звуковой частоты и состоит из двух самостоятельных каналов. Коммутация сигналов на оба канала усилителя осуществляется через контакты 2 и 5 переключателя S1, на который сигналы подаются с выходов трактов ЧМ или AM либо с блока усилителя воспроизведения при воспроизведении магнитных записей. С контактов 2 к 5 переключателя SI сигналы звуковой частоты поступают на сдвоенный резистор 6-R1 регулировки громкости, с которого сигналы подаются на оба канала УЗЧ. Каждый из каналов состоит из усилителя напряжения, предокоиечного усилителя и усилителя мощности. Так как оба канала УЗЧ идентичны, рассмотрим прохождение сигнала звуковой частоты в одном из каналов.

Сигнал с вывода 1 блока УЗЧ через конденсатор С2 поступает на вход предварительного усилителя на транзисторе VT1, обеспечивающего основное усиление по напряжению. Каскады усилителя имеют непосредственную связь друг с другом, что улучшает частотную характеристику предварительного тракта усиления. Для стабилизации режима работы усилителя через

резистор R9 с выходного каскада оконечного усилителя {VT6, VT7) на эмиттер транзистора VTI первого каскада предварительного усилителя введена обратная связь по постоянному току. С выхода предварительного усилителя сигнал, усиленный по напряжению, поступает на предоконеч-ьый {VT2, VT4) и оконечный {VT6, VT7) каскады.

Цепь эмиттеров транзисторов предоконеч-ного каскада связана с выходом оконечного каскада через резистор R13, что позволяет увеличить напряжение сигнала на входе каскада. В предоконечный каскад введен транзистор термокомпенсации VT3, обеспечивающий постоянство тока покоя усилителя при изменении температуры. Ток покоя усилителя при номинальной температуре устанавливается подбором резистора R7.

При воспроизведении с магнитной ленты стереофонического сигнала стереобаланс регулируется переменным резистором 6-R4, включенным между входами обоих каналов (выводами I к 3 блока УЗЧ).

Режимы транзисторов и микросхем по постоянному току приведены в табл. 3.12 и 3.13. При измерении необходимо пользо-наться прибором типа Ц-4324; регулятор громкости установить в положение минимального усиления.

Конструкция. Магнитола выполнена в металлическом корпусе, который устанавливается с помощью кронштейнов в приборной панели автомобиля или под ней. Органы управления магнитолой размещены на передней панели. Ручка регулятора громкости объединена соосно с ручкой стереобаланса, а ручка настройки - с переключателем диапазонов. Кнопка Стоп совмещена с рычагом ускоренной перемотки ленты впе-

Та блица 3.12. Напряжения на выводах транзисторов магнитолы АМ-302-стерео

Таблица 3.13. Напряжения на выводах микросхем магнитолы АМ-302-стерео

Примечание. Напряжения на выводах микросхем могут отличаться от указанных иа ±20%.

ред и назад. Кнопка Пауза обеспечивает временный останов перемещения ленты, а также расфиксацию рычага ускоренной перемотки.

Включение ЛПМ на воспроизведение при включенной магнитоле происходит автоматически при установке кассеты с магнитной лентой в кассетоприемник щелевого типа на передней панели магнитолы и нажатии на кассету,

Расположение основных узлов и блоков магнитолы показано на рис, 3.21. Акустическая система собрана в пластмассовых корпусах и подключается к магнитоле посредством кабелей с разъемами.

Блоки магнитолы У/-У5, У7-У9 выполнены на печатных платах (на печатных платах в обозначении элементов первые цифры, указывающие принадлежность к соответствующим блокам, не приводятся). Расположение радиоэлементов на сложных печатных платах показано на рис. 3.22.

Моточные данные катушек индуктивности приведены в табл. 3.14.

Лентопротяжный механизм (рис. 3.23) приводится в движение электродвигателем постоянного тока с электронной стабилизацией частоты вращения.

Электродвигатель / имеет на валу шкив. Вращение от электродвигателя передается резиновым квадратным пассиком маховику 36 ведущего вала 37. Ролик подмотки 34 получает вращение от насадки 35, укрепленной на ведущем валу. Для лучшего сцепления с роликом подмотки на поверхности насадки выполнена мелкая насечка. Такая же насечка имеется на диске фрикциона приемного подкаесетиика 29.

Узел подмотки, состоящий из шкивов 23, 26, пассика 24 и ролика перемотки 27, по-
