Таблица 3.14. Моточные данные катушек индуктивности магнитолы

АМ-302-стерео

лучает вращение с маховика ведущего вала.

Для включения ЛПМ в режим Воспроизведение кассету вводят в пазы направляющих /7 и перемещают в сторону магнитной головки 5 и прижимного ролика 43. При своем движении кассета упирается в фиксаторы, расположенные на стойках 12, жестко связанных с панелью 20. Фиксаторы

поворачиваются вокруг стоек и тем самым обеспечивают свободу перемещения панели относительно щасси 10. После поворота фиксаторов кассета упирается в стойки 12 и через них движение от кассеты передается панели.

В процессе совместного движения кассеты и панели происходят стыковка кассеты с основными органами ЛПМ. Ведущий вал

Рис, 3.21. Расположение основных узлов и блоков в магнитоле АМ-302-стерео :

/ - механизм ферроиндуктора; 2 - переключатель диапазонов; J - ручка настройки; выключатель питания; 5 -рычаг Перемотка-Стоп>; - ЛПМ; 7 - кнопка Пауза ; S - регулятор громкости; 9 - регулятор стереобаланса; /О - блок ПЧ; - блок УКВ; /2 - электродвигатель; /3 - блок УН4; /4-гнездо антенны; 15, 20 - громкоговорители; /6-фильтр; /7 - стабилизатор скорости; / - разъем; /9 - предохранитель; 2/- блок УВ; 22 - электромагнит; 23 - блок АС; 24 - блок

ВЧ; 2л - магнитная головка

37 и шпиндели приемного 29 и подающего 16 подкассетников проходят через отведенные для этой цели отверстия в кассете. Воспроизводящая магнитная головка 8, направляющая 9 магнитной ленты и прижим-

ной обрезнненный ролик 43 входят в специальные вырезы в передней части кассеты.

Подпружиненный фиксатор фиксирует кассету на определенном расстоянии отно-

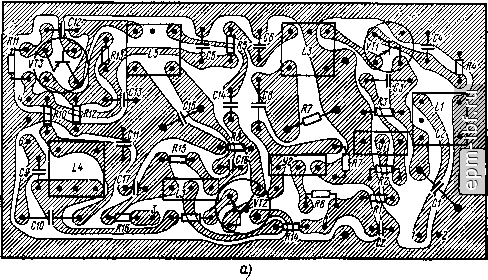

Рис. 3.22 (начало)

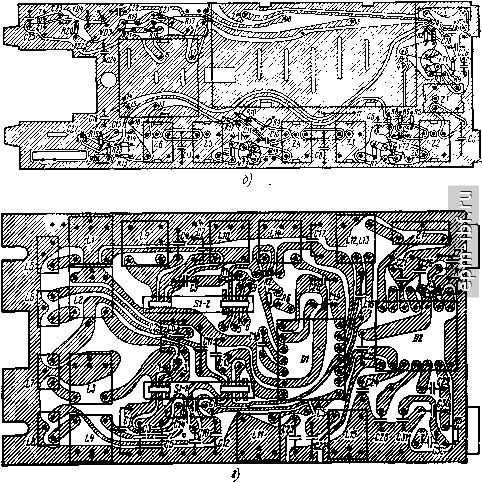

Рис. 3.22 (продолжение)
