Рис. 3.22 (продолжение)




Рис. 3.22. Расположение радиоэлементов на печатных платах магнитолы АМ-302-сте-

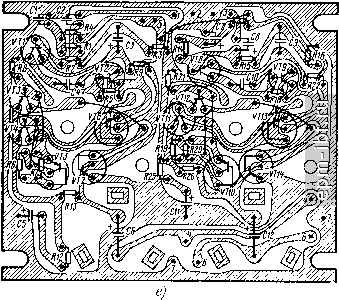

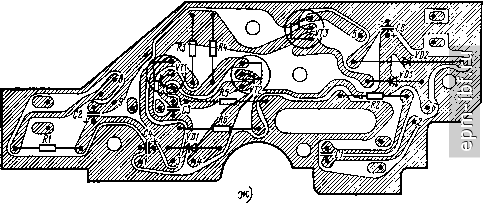

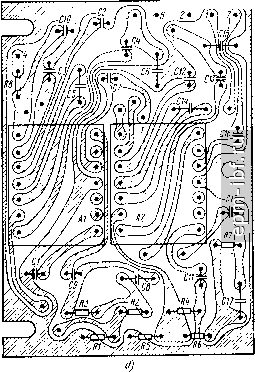

а - блок УКВ; б - тракт УПЧ-ЧМ; в - блок детектора ЧМ; г - тракт AM; д - усилитель воспро-нзведеиня; е - тракт звуковой частоты; ж - блок автостопа

сительно универсальной магнитной головки. Прижимы 19 и 28 совместно с фиксатором прижимают кассету к направляющим 17.

Питание на электродвигатель /, электромагнит 3, блоки усилителя воспроизведения, автостопа и стабилизатора скорости, а также для коммутации блока усилителя воспроизведения на вход блока УЗЧ подается переключателем 41, контакты которого переключаются рычагом 42 при движении панели 20. Питание иа переключатель 41 подается через микропереключатель 13, срабатывающий при нажатии на кнопку рычага 18, который удерживается в нажатом положении защелкой 15. При повторном нажатии на кнопку рычаг освобождается от защелки и под действием пружины возвращается в исходное положение.

В режиме Воспроизведение прижимной ролик 43 прижимает ленту к ведущему валу 37. К универсальной магнитной головке 5 магнитная лента прижимается с помощью фетровой подущечки и плоской пружины кассеты. Натяжение ленты создается подающим узлом за счет подтормаживающего действия обрезиненного ролика 21, который постоянно прижат к подающему подкассетнику. Лента подматывается приемным подкассетником. Вращение приемному подкассетнику передается от насадки 35 ведущего вала через обрезиненный ролик 34 и фрикцион приемного подкассетника. Обрезиненный ролик находится в постоянном контакте с приемным подкассетником под действием пружин 30 и 32. Ролик входит в зацепление с насадкой ведущего вала при движении панели в рабочее положение. При этом рычаг 33 выстуйаю-щим концом упирается в рычаг 31, расположенный на щасси. Под действием рычага 31 рычаг 33 поворачивается вокруг оси против часовой стрелки и растягивает пружину 32. Происходит перераспределение сил, действующих на ролик со стороны пружин, и под действием пружины 30 ролик 34 вво-

дится в зацепление с насадкой ведущего вала. Таким образом осуществляется передача движения фрикциону приемного подкассетника и через него самому подкассетнику.

В рабочем положении панель фиксируется с помощью электормагнитной защелки, состоящей ив электромагнита 3, защелки 2 и подпружинениого рычага 6. При подаче питания на электромагнит якорь, втягиваясь внутрь электромагнита, поворачивает защелку вокруг оси, расположенной на рычаге, и устанавливает ее в рабочее положение, при котором скос защелки, выполненный в виде крючка, оказывается на пути движения пальца рычага 5, установленного на панели и подпружиненного к ней достаточно мощной пружиной 4. При движении панели в рабочем положении палец рычага 5 упирается в скос защелки, отводит ее и рычаг 6 вправо, растягивая пружину 7, под действием которой защелка и рычаг возвращаются в исходное положение после прохождения пальца рычага 5. Палец рычага оказывается захваченным крючком защелки, фиксируя панель в определенном положении относительно шасси.

Для ускоренной перемотки в обе стороны и для выключения механизма используется рычаг 22, способный перемещаться относительно щасси в направлениях, указанных стрелками. При прямой ускоренной перемотке перемещают рычаг 22, который, поворачиваясь вокруг оси, заставляет повернуться на тот же угол фигурный рычаг 39. Оба рычага сидят иа общей оси и имеют связь друг с другом через палец, укрепленный на рычаге 22 и расположенный в прорези рычага 39. Рычаг 39 при повороте правым концом давит на стойку 12, укрепленную на панели, и через нее выводит панель вместе с кассетой из рабочего положения, растягивая при этом пружину 4. В то же время ведущий вал 37 отходит от прижимного ролика 43; магнитная лента отходит




Рис. 3.23. Кинематическая схема ЛПМ магнитолы АМ-302-стерео :

; - электродвигатель; 2, 15, 38 - защелки; 3 - электромагнит; 4, 7, 30, 32 - пружины; 5. 6, IS, 22, 31. 33, 39, 42 - рычати; * -магнитная головка; S - направляющая магнитной ленты; /О -шасси;

-фиксатор; /2 -стойка; 13, 40 - микропереключатель; /4 - тормозной рычаг; /5 - подающий подкассетник; 17 - направляющая; 19, 28 - прижимы; 20 - панель; 21 - ролик; 23 - шкив; 24 - пасснк; 25 - контактная группа; 25 - шкив; 27 - ролик перемотки; 2S -приемный подкассетник; 34 - ролнк подмотки; 35 - насадка ведущего вала; 35 - маховик; 37 - ведущий вал; 4/ -переключатель: 43 - прижимной ролнк

ОТ рабочей поверхности универсальной магнитной головки; ролик подмотки 34 выходит из зацепления с насадкой ведущего вала; щкив 23 подводится к маховику; металлический ролик перемотки 27 поджимается к обрезиненному ободу приемного подкаесетиика, а тормозной рычаг 14 приходит в соприкосновение с ободом подающего под-кассетника, не давая перемещаться магнитной ленте под действием ролика подмотки 34, который после размыкания прижимного ролика с ведущим валом на определенном отрезке времени продолжает передавать движение от ведущего вала к подкассетнику. К моменту начала ускоренного движения магнитной ленты подающий подкассетник растормаживается.

В этом режиме вращение от маховика 36 ведущего вала 37 передается подкассетнику 29 через обрезнненный шкив 23, резиновый пассик 24, соединяющий шкивы 23, 26 и металлический ролик перемотки 27.

Обратная ускоренная перемотка осуществляется аналогично, за исключением того, что рычаг 22 при этом отводится вправо, движение панели передается через левую стойку, а металлический ролик 27 в этом случае поджимается к обрезиненному ролику 21, Вращение в этом режиме от маховика 36 ведущего вала 37 передается подкас-

сетнику 16 через обрезиненный шкив 23, резиновый пассик 24, соединяющий шкивы 23 и 26, металлический ролик перемотки 27 и обрезиненный ролик 21. Автоматическое выключение механизма происходит в случае прекращения поступления управляющих импульсов с контактной группы 25 в блок автостопа, который полает питание на электромагнит.

При обесточиванин электромагнита защелка 2 под действием пальца, расположенного на рычаге 5, поворачивается вокруг оси, расположенной на рычаге 6, и освобождает палец рычага 5 и вместе с ним панель. Панель под действием силы тяжести и усилия пружин, действующих на панель, возвращается в исходное положение. То же самое происходит при выключении питания рычагом 18.

Механизм выключается при нажатии на рычаг 22 вдоль его оси. При этом стойка, расположенная на противоположном конце рычага, упирается в выступ рычага 6 и поворачивает его. Поворот рычага смещает ось вращения защелки вправо. При этом крючок защелки освобождает палец рычага 5 к панели, и она возвращается в исходное положение.

Кратковременный останов механизма (режим Пауза ) осуществляется при нажатии
