иа рычаг 31. Рычаг в нажатом положении удерживается защелкой 38. В этом режиме прижимной ролик 43 отводится от ведущего вала 37, рычаг 33 под действием пружины 32 выводит из зацепления с насадкой ведущего вала ролик подмотки 34, а микропереключатель 40 при своем срабатывании обеспечивает подачу питания на электромагнит независимо от наличия импульсов контактной группы 25 на входе блока автостопа. В исходное положение рычаг 31 возвращается под действием пружины.

Порядок разборки и сборки магнитолы. Для проведения профилактических и боль-

шинства ремонтных работ полной разборки магнитолы не требуется. Доступ к блокам, основным узлам и деталям ЛПМ обеспечивается снятием верхней и нижней крышек магнитолы. При необходимости для большего доступа к блокам и узлам снимается П-образный кожух. При этом сначала отворачиваются все винты его крепления, а затем из паза в кожух выводятся резиновые предохранительные втулки с кабелем антенного ввода, проводами питания и акустических систем и снимается кожух.

Собирают магнитолу в обратном порядке.

ЭОЛА-ЗЮ-СТЕРЕО

Эола-310-стерео - автомобильная кассетная магнитола третьей группы сложности. Она предназначена для воспроизведения моно- и стереофонических записей с применением магнитной ленты шириной 3,81 мм, толщиной 18 и 12 мкм, размещенной в кассетах типов МК-60 и МК-90, и для приема передач РВ станций в диапазонах ДВ, СВ и УКВ. Магнитофонная панель магнитолы одиоскоростиая, четырехдорожеч-ная, стереофоническая.

Магнитола позволяет:

воспроизводить моно- и стереофонические записи;

ускоренно перематывать ленту в обоих направлениях и фиксировать клавишу перемотки при ее нажатии;

осуществлять автореверс,

ручной реверс,

ручной выброс кассеты,

индицировать направление движения ленты;

автоматически переходить из режима перемотки в режим воспроизведения:

регулировать баланс уровней стереоканалов;

регулировать плавно тембр по высоким частотам в обоих каналах одновременно;

принимать РВ станции в диапазонах ДВ, СВ, УКВ;

проводить автоподстройку частоты гетеродина в диапазоне УКВ.

Технические характеристики: Радиоприемная часть

Диапазоны принимае мых частот (волн): ДВ, кГц (м) . . .

СВ, кГц (м) . . .

УКВ, МГц (м) . .

Реальная чувствитель ность (при отношении сигнал - Шум в диапа зонах ДВ, СВ не хуже 20 дБ, на УКВ не хуже 26 дБ), мкВ, ие менее:

150...405 (2000...740,7) 525... 1605 (571,4... 186,9) 65,8...73 (4,56...4,11)

ДВ......

СВ.......

УКВ......

Селективность по сосед нему каналу в диапазо нах ДВ и СВ, дБ, не ме

180 60

нее......

Номинальный диапазон воспроизводимых частот (по электрическому напряжению), Гц:

ДВ, СВ......100...3550

УКВ.......100... 10 ООО

Коэффициент гармоник всего тракта по электрическому напряжению, %, не более: на ДВ и СВ (при глубине модуляции 0,8 и номинальной выходной мощности на частоте свыше 400 Гц) . 5 на УКВ (при девиации частоты 50 кГц и номинальной выходной мощности) ... 4

Магнитофонная часть

Скорость движения магнитной ленты, см/с . 4,76±2% Коэффициент детонации, %, не более ... 0,4 Рабочий диапазон частот канала воспроизведения (с неравномерностью не более 7 дБ на крайних частотах диапазона), Гц......63... 10 ООО

Рассогласование частотных характеристик стереоканалов в рабочем диапазоне частот, дБ, не

более.......3

Относительный уровень помех в канале воспроизведения, дБ, не хуже минус 42 Время перемотки, с, не более.......180



Общие параметры Номинальная выходная мощность, Вт . . , 2,5 Максимальная выходная мощность, Вт, не

менее.......4

Габаритные размеры,

мм........180X52X170

Масса, кг, не более . . 2 Масса каждой акустической системы, кг, не более ........1

Напряжение питания (от бортовой сети автомобиля), В..... 14,415

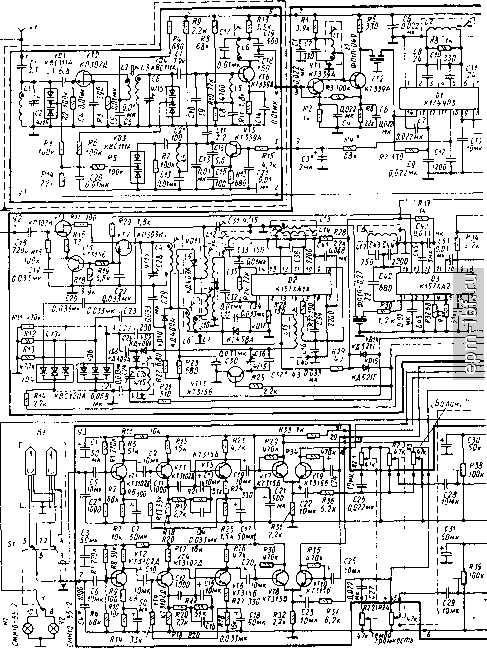

Принципиальная схема. Магнитола состоит из следующих блоков (рис. 3.24); блока УКВ (У1); тракта УПЧ ЧМ и тракта AM (У2), усилителя воспроизведения и УЗЧ {УЗ); блока управления {У4); преобразователя напряжения (У5).

Радиоприемная часть магнитолы выполнена по супергетеродинной схеме с электронной настройкой варикапами во всех диапазонах, электронной коммутацией диапазонов и с использованием микросхем серий К157 и К174.

Магнитола переключается в режим приема РВ станций автоматически с помощью переключателя S3. При этом напряжение питания со стабилизатора (9 В), выполненного на транзисторах VT14, VT15 (блок У4), подается иа переключатель диапазонов 5-. При включении диапазона УКВ напряжение питания подается на блок У/ (блок УКВ), тракт УПЧ ЧМ {VT1. VT2, D1 блока У2) и электронный ключ (VT17 блока У2).

Блок УКВ (У1) выполнен на транзисторах \Т2, VT5, VT6. Сигнал с антенны через конденсатор С/ поступает на входной контур LI С2 VDI, который слабо связан через СЗ с УРЧ на полевом транзисторе VT2. Нагрузкой УРЧ является колебательный контур L3 С6 VD4, соединенный с транзистором через обмотку связи L2. На транзисторе VT5 выполнен гетеродин по емкостной трехточечной схеме. На базу транзистора VT5 подается напряжение АПЧ через резистор R15. Прн изменении напряжения АПЧ изменяется емкость коллекторного перехода транзистора VT5, которая входит в контур гетеродина. Напряжения гетеродина и сигнала через конденсаторы СП, С? подаются на базу VT6, выполняющего функцию смесителя. Нагрузкой смесителя служит контур L6 CI8 С19, настроенный на промежуточную частоту 10,7 МГц.

В базовой цепи транзистора смесителя включен последовательный контур L5 С8, также настроенный на промежуточную частоту 10,7 МГц, что позволяет дополнительно ослабить помехи с частотой, равной промежуточной. Входной контур, контуры УРЧ и гетеродина перестраиваются изменением емкости варикапных матриц, включенных в эти контура (VDI, VD4, VD3 соответственно).

Блок У2 содержит тракт УПЧЧМ и тракт AM радиоприемной части магнитолы.

С выхода блока УКВ сигнал поступает на вход предварительного УПЧ на транзисторах VT1 и VT2. -В коллекторную цепь первого транзистора включен контур ПЧ LI С2 для увеличения устойчивости тракта и уменьщения проникания сигнала гетеродина на вход детектора. Селективность по соседнему каналу обеспечивается пьезокерамическим фильтром ZI, с выхода которого сигнал подается на вход микросхемы DI. Микросхема объединяет в себе усилитель-ограничитель, частотный детектор совпадений и УЗЧ. Фазосдвигающий контур детектора L2 СЮ для уменьщения нелинейных искажений зашунтирован резистором R8. С вывода Ю микросхемы подается напряжение АПЧ на блок УКВ через фильтр R4 СЗ. Продетектированный сигнал с вывода 8 микросхемы через цепь предыскажений RЮ СЮ подается на ключ на транзисторе VT17.

При включении диапазонов ДВ или СВ через диоды УОЮ или VDI4 соответственно подается напряжение питания иа УРЧ {VT3, VT7) через стабилитрон VD12, на микросхемы D2 и D3, и открывается электронный ключ на транзисторе УТЮ. Ключ на транзисторе VT17 при этом закрыт. Переключение диапазонов ДВ и СВ осуществляется переключателем S4 путем открывания и закрывания диодов VD8-VD11 и транзистора УТЮ.

Сигнал с антенны подается на вход первого УРЧ на транзисторах VT3 и VT7, включенных по каскодной схеме общий исток - общий затвор, нагруженного на полосовой фильтр, обеспечивающий селективность по зеркальному каналу. Для увеличения динамического диапазона УРЧ охвачен эффективной АРУ, элементами которой служат транзистор VT5 и резисторы RI8-R20. Связь между контурами полосового фильтра УРЧ индуктивная. В диапазоне СВ контуры образованы катущками L4 и L8 с подстроечными конденсаторами С28 и С31, с помощью которых устанавливается сопряжение настроек контуров гетеродина и УРЧ в этом диапазоне, а также варикапными матрицами VD4 и VD6. При работе в диапазоне СВ диоды УОЮ и VDII открыты. Катущка L6 защунтирована через диод VD10 конденсатором С29, а индуктивность катущкн LIO, подключенной параллельно катушке связи L5, велика и не влияет на работу контуров диапазона СВ. В диапазоне ДВ диоды VD10 и VDI1 закрыты. Последовательно с катушкой L4 включается катушка L6, а с Z,S-катущка 1Ю. Катушкой связи служит L7, а L5 отключается. Сопряжение контуров в диапазоне ДВ производится в одной точке подстроечными сердечниками катушек L6 и LЮ. Точность сопряжения обеспечивается точной установкой границ диапазонов ДВ и СВ.

С полосового фильтра сигнал подается через катушки связи L9 и L11 на вход микросхемы D2, объединяющей в себе второй 1°3




УРЧ, смеситель и гетеродин. Связь контуров гетеродина с микросхемой индуктивная, через катушку связи LI6. При включенном диапазоне ДВ транзистор VTI3 открыт, а диоды VD8 и VD9 закрыты. Контур гетеродина образован катушкой LI5 с подключенными параллельно конденсаторами С36 и С37, последовательным конденсатором С27 и варикапами матриц VD4 и VD6. С помощью подстроечного конденсатора

С36 и сердечника катушки L15 устанавливаются границы диапазона ДВ.

В диапазоне СВ транзистор VT13 закрыт, а диоды VD8, VD9 открыты. Конденсаторы С36 и С37 из контура исключаются. Параллельно конденсатору С27 подключается конденсатор С25. Параллельно катушке 1.15 подключаются катушка L3 и конденсатор С26, с помощью которых устанавливаются границы диапазона СВ.
