Рис. 3.29 (начало)

2S 2i

мотки 28 - от подкассетника. При дальнейшем движении ползуна вперед поднимается механизм загрузки кассеты, размыкается контактная группа питания электродвигателя, кассета выталкивается нз механизма загрузки.

Реверсивное перемещение магнитной ленты осуществляется ЛПМ с помощью двух идентичных валов 22, вращающихся в разные стороны, с укрепленными на них маховиками 18, и двух прижимных роликов 5.

Автоматическое реверсирование осуществляется в конце кассеты с лентой. Датчиком срабатывания реверса является система из двух контактов, скользящих по плате, устаиовлеииой иа правом подкассетнике. Скользящие контакты закреплены на шасси ЛПМ! Датчик фиксирует момент останова движения лейты и вызывает срабатывание электромагнита 8, который работает как шаговый электродвигатель. Плоская пружина , закрепленная на якоре электромагнита, вращает колесо 12. Имеющийся на колесе штифт перемещает планку реверса 16, которая отводит один прижимной ролик 5 от ведущего вала 4 и подводит другой к

соответствующему ведущему валу. Ролик подмотки 28 посредством пружины перемещается от одного подкассетника к другому.

Режим Ручной реверс осуществляется аналогично автоматическому реверсу прн нажатии на соответствующую кнопку.

Порядок разборки и сборки магнитолы. Для разборки магнитолы необходимо (рис. 3.29): отвернуть вииты крепления 23, снять ручки настройки и громкости 25, тембра и баланса 24, сиять декоративную панель 22, отвернуть четыре винта 21 и сиять корпус 20, отвернуть винты крепления и сиять верхнюю 5 и нижнюю 15 крышки магнитолы. Отвернуть гайки, крепящие счетверенный резистор 3 и резистор 16, отвернуть четыре виита 17 крепления панели 18 с рамой 10 и четыре виита 19 крепления ЛПМ /. Снять панель 18, отвернуть внит 2, крепящий стабилизатор скорости электродвигателя, и два винта 12 крепления шасси ЛПМ / к раме 10. Сиять ЛПМ.

При необходимости снятия печатных плат и блоков следует: отвернуть три виита крепления, расположенных на задней стенке рамы 10, и снять блок УКВ 9; отвернуть

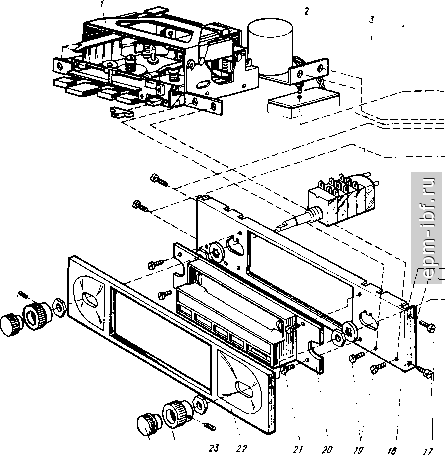

Рис. 3.29. Схема разборки и сборки магнитолы Эола-310-стерео>:

/ - ЛПМ; 2 - винт крепления стабилизатора; 3 - счетверенный резистор; 4, 7, И, 12, 17, 19, 21 - винты; 5 - верхняя крышка; 5 - плата радиоприемника; 8 - плата УЗЧ; S - блок УКВ; /О -рама; /3 - плата стабилизатора напряжения; /4 - кронштейн; /5 - нижняя крышка; /5 - резистор; IS - панель; 20 - корпус; 22 - декоративная панель; 23 - винт крепления ручкн; 24, 25 - ручкн

четыре виита 4 и снять плату радиоприемника 6, отвернуть четыре виита 7 и снять плату УЗЧ 8, отвернуть два винта на боковой поверхности н два винта на задней поверхности рамы 10 н снять кронштейн 14 с платой стабилизатора напряжения 13.

Собирают магнитолу в обратном порядке.

Для смеиы пасснка прн техническом обслуживании нужно сиять нижнюю крышку 15 (см. рис. 3.29), отвернув вииты крепления, сиять опору 19 (см. рис. 3.28) н, отвернув три винта крепления, сменить пассик.

Раздел 4.

СТАЦИОНАРНЫЕ ТЮНЕРЫ, РАДИОПРИЕМНИКИ, РАДИОЛЫ

КО Р В ЕТ-104-СТ ЕР ЕО

Корвет-104-стерео - тюнер первой группы сложности, предназначен для приема монофонических передач в диапазонах УКВ и СВ и для приема стереофонических передач по системе с полярной модуляцией в диапазоне УКВ. Тюиер рассчитан на совместную работу со стереофоническими телефонами и с любым стереофоническим усилителем или электрофоном с акустическими системами.

В тюнере имеются гнезда для подключения виешинх антенн для приема в диапазонах УКВ и СВ, усилителя, стереотелефонов и магнитофона на запись.

В зависимости оТ условий приема в диапазоне УКВ возможно подключение аитеи-ны к розеткам 1 : 1 (для приема дальних станций) или 1 : 30 (для приема местных станций). Тюнер имеет в диапазоне УКВ фиксированные настройки на три заранее выбранные радиостанции, АПЧ гетеродина, бесшумную настройку, индикатор наличия стереопередачи. Точная настройка иа принимаемые радиостанции обеспечивается с помощью стрелочного индикатора. Питаине приемника осуществляется от сети переменного тока частотой 50 Гц напряжением 220 В.

Технические характеристики:

Диапазон принимаемых частот (воли): УКВ, МГц (м) . . . 65,8...73,0

(4,56...4,11) СВ, кГц (м) .... 525... 1605

(571,4... 189,9)

Реальная чувствительность тюнера со входа для внешней антеины (при отиошеинн сигнал - шум 20 дБ в диапазоне СВ и 26 дБ в диапазоне УКВ), мкВ, не хуже:

СВ........150

УКВ.......3

Селективность по соседнему каналу (при расстройке иа ±9 кГц) в диапазоне СВ, дБ, ие

менее.......30

Селективность по зеркальному каналу, дБ, ие менее:

УКВ.......46

СВ........32

Коэффициент гармоник всего тракта по электрическому напряжению, %, ие более:

в диапазоне СВ прн

глубине модуляции

0,8 иа частоте 1000 Гц 3

в диапазоне УКВ при

девиации частоты

50 кГц, измеренный

на выходе для подклю-

чеиня УЗЧ в монорежиме иа частоте

1000 Гц......1,5

Частотная характеристика сквозного электрического тракта, измеренная на выходе для подключения магнитофона иа запись, Гц, ие уже:

УКВ (при иеравио-мериости ±2 дБ) . . 50...14 000 СВ (при неравномерности 10 дБ) ... 125...3550 Переходные затухания между стереоканалами при точной настройке иа частоте 1000 Гц, дБ, ие

менее.......27

Коэффициент гармоник всего тракта по электрическому напряжению иа выходе для подключения УЗЧ в моно- и стереорежимах иа частоте 1000 Гц, %, небо-лее .........5

Номинальное выходное напряжение иа выходах для подключения, мВ: усилителя при нагрузке 220 кОм . . . . 250±50

магнитофона на запись при нагрузке 220 кОм ..... . 250±50

стереотелефонов при нагрузке 10 Ом . . 100 Мощность, потребляемая от сети, Вт, ие более ........7

Габаритные размеры,

мм......... 402X115X533

Масса, кг, не более . . 7

Принципиальная схема. Тюнер Корвет-104-стерео (рис. 4.1, стр. 198--201) выполнен по функцноиально-блочиому принципу и содержит следующие блоки: блок УКВ-1-2 (У7), блок ДЧМ-1-5 (У2), блок стереодекодера СД-А-5 (УЗ), тракт РЧ-ПЧ-АМ (блок АМ-СВ, У4), блок фиксированных настроек ФН (У5), планку коммутации ПК {Уб).

Блок УКВ-1-2 {У1) выполнеи иа трех транзисторах и состоит из усилителя радиочастоты, гетеродина и смесителя.

Усилитель радиочастоты выполнен иа кремниевом транзисторе V2. На входе УРЧ включен избирательный контур, обеспечива-
