ющий согласование блока УКВ с антенной и выделение полезного сигнала в диапазоне принимаемых частот. Согласование УРЧ со смесителем обеспечивается автотрансформаторной связью. Сигнал на смеситель подается с части контура УРЧ L3 С25-С9 СП Свар (с отвода контурной катушки через конденсатор С13).

Смеситель выполнен на полевом транзисторе V5. Сигнал радиочастоты подается иа затвор, сигнал гетеродина - на сток. Сигнал промежуточной частоты снимается с истока транзистора смесителя, нагруженного иа резонансный контур, настроенный на сигнал промежуточной частоты. На выход блока УКВ сигнал промежуточной частоты подается с катушки связи L6.

Гетеродин выполнен иа транзисторе V6 по схеме емкостной трехточки. Перестройка входного, УРЧ и гетеродинного контуров осуществляется с помощью варпкапов VI- V4.

На варикап, включенный в контур гетеродина V4, подается дополнительно к управляющему напряжению сигнал для АПЧ гетеродина.

Блоки ДЧМ-1-5 (У2), СД-А-5 (УЗ) и АМ-СВ (У4) используются те же, что и в тюнере - усилителе Корвет-004-стерео . Их описание приведено на стр. 232, 233, а также в разд. 5. (см. рис. 4.20, 5.2, 5.16).

Блок фиксированных настроек ФН (У5) содержит три переменных резистора R1- R3, с помощью которых осуществляется изменение управляющего напряжения, подаваемого иа варикапы контуров блока УКВ, в пределах от 2 до 22 В.

Плата коммутации ПК (У6) содержит:

усилитель звуковой частоты для подключения стереотелефонов, выполненный на транзисторах VI, V7, V8. VII. V12 (для

Таблица 4.1. Напряжения на выводах транзисторов тюнера

канала А) и V2, V9, V10, VI3, VI4 (для канала В);

стабилизированный источник питания, выполненный на транзисторе V15, стабилитронах V16, V17 и выпрямительных диодах V18-V2I;

цепи коммутации (переключатели 5/- S8) режимов работы тюнера;

разъемы для установки иа плате функциональных блоков СД-А-5 (Х2), ДЧМ-1-5 (XI), АМ-СВ (ХЗ).

В табл. 4.1 приведены режимы транзисторов блоков У1 и У6 по постоянному току, а транзисторов блоков У2-У4 - в табл. 4.16.

Конструкция. Конструктивной базой тюнера Корвет-104-стерео является металлическое шасси, иа котором размещены трансформатор, верньерное устройство с конденсатором переменной емкости и переменным резистором, блок УКВ и плата коммутации, на которую с помощью разъемов устанавливаются блоки ДЧМ-1-5, СД-А-5, и АМ-СВ. Блок фиксированных настроек (ФНЧ) крепится на заднюю стенку.

иииий иииии

Рис. 4.2. Расположение узлов и блоков на шасси тюнера Корвет-104-стерео

Рис. 4.3. Кинематическая схема ВШУ тюнера Корвет-104-стерео

т

h 7 - Л] 7 ИГ

KTS!5b

Л'-J,* /Г/

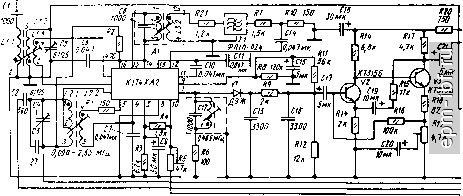

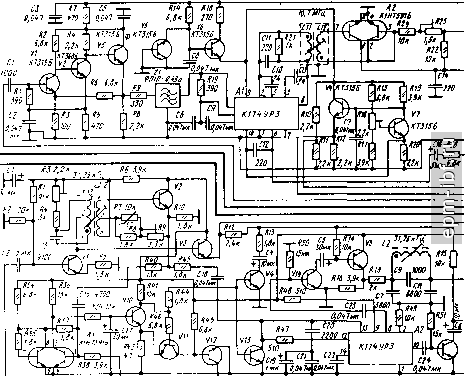

4.1. Принципиальная электрическая схема тюнера Корвет-104-стерео (начало)
