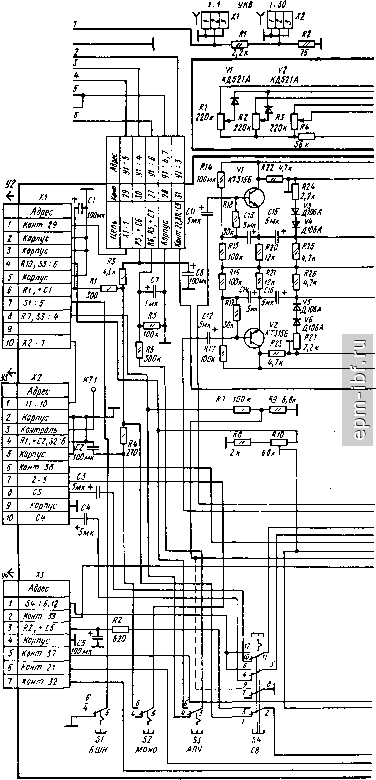

![]() СВ УНЧ Мшитосрон TV ![]() Puc. 4.1. Принципиальная электрическая схема тюнера Корвет-104-стерео (окончание) Расположение блоков на шасси тюнера показано на рнс. 4.2, кинематическая схема верньерно-шкального устройства дана иа рнс. 4.3. На рнс. 4.4 приведены монтажные схемы печатных плат блока УКВ, платы коммутации, блока фиксированных настроек. Таблица 4.2. ![]() Моточные данные трансформатора питания тюнера .Корвет-104-стерео

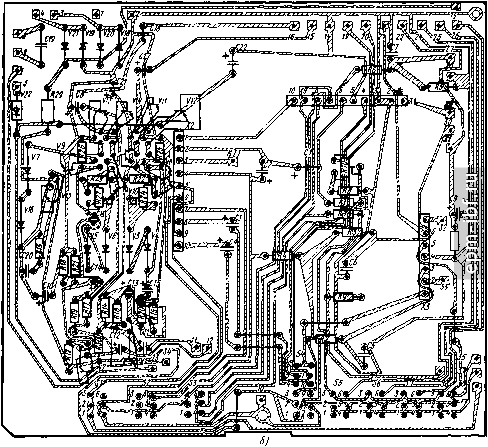

Примечание. Сопротивление обмоток может отличаться на 1.% от указанных в таблице. Моточные данные трансформатора питания - в табл. 4.2, а блоков ДЧМ-1-5, СД-А-5, АМ-СВ - в табл. 4.18. ![]() Рис. 4.4. Расположение радиоэлементов на печатных платах тюнера Корвет-104-стерео : 202 а - блок УКВ; б - объединительная плата |
