РАДИОТЕХНИКА Т-101-СТЕРЕО

Радиотехника Т-101-стерео - тюнер первой группы сложности, предназначен для приема передач радиовещательных станций в диапазонах ДВ, СВ, KB н УКВ, в том числе приема передач по системе стереофонического вещания с полярной модуляцией. Тюнер также обеспечивает: фиксированные настройки иа четыре заранее выбранные станции в диапазоне УКВ; прослущивание принимаемых передач на подключаемые стереотелефоны, или при подключении усилителя звуковой частоты с акустическими системами; запись на подключаемый магнитофон; АПЧ в диапазоне УКВ; бесшумную настройку в диапазоне УКВ, регулировку полосы пропускания в диапазонах ДВ, СВ и KB; автоматическое расширение полосы пропускания на приеме местных станций в диапазонах ДВ, СВ и KB; автоматическое включение светового индикатора наличия стереопередачи и переключения на стереоприем.

Тюнер имеет устройства для подключения внешней антенны в диапазонах ДВ, СВ, KB; внешней антенны в диапазоне УКВ с волновым сопротивлением 75 Ом без ослабления сигнала и с ослаблением 1 : 30; магнитной антенны, штыревой антенны, стереотелефонов, магнитофона на запись, усилителя звуковой частоты, заземления.

Питание тюнера осуществляется от сети переменного тока частотой 50 Гц напряжением 220 В.

Технические характеристики:

Диапазоны принимаемых частот (волн): ДВ, кГц (м) ... 150,0...350,0

(2000,0,..857,2) СВ, кГц (м) . ... 525,0... 1605,0

(571,4...189,9) KBI, МГц (м) . . . 5,9,..7,35

(50,8...40,8) КВ2, МГц (м) . . .9,5...12,1

(31,6...24,8) УКВ, МГц (м) . . . 65,8...73,0

(4,56...4,11)

Реальная чувствительность со входа для внешних антенн, мкВ, не хуже:

в диапазонах ДВ, СВ,

KB .......100

в диапазоне УКВ , . 5 Реальная чувствительность с внутренней магнитной антенны, мВ/м, не хуже:

ДВ.......2,0

СВ.......1,5

Селективность по соседнему каналу (прн расстройке ±9 кГц) в диапазонах ДВ и СВ, дВ, не менее......40

Селективность по зеркальному и другим дополнительным каналам приема, дБ, ие менее:

ДВ.......50

СВ.......36

KB.......16

УКВ.......46

Действие АРУ: при изменении входного напряжения на 60 дБ напряжение иа выходе изменяется, дБ. не более .... 10 Уровень фона по электрическому напряжению с антенного входа, дБ,

не хуже......46

Напряжения на выходе для подключения внешнего усилителя, мВ, ие

менее.......500

Частотная характеристика сквозного электрического тракта тюнера, измеренная иа выходе для подключения магнитофона на запись, Гц, не уже: в диапазонах тракта AM прн неравномерности 12 дБ в положении широкая полоса ...... 63-4000

при входном сигнале

1,5 м В...... 63-6300

в диапазонах тракта ЧМ в моно- и стерео-режнмах при неравномерности ±2 дБ , , 31,5-150 000 Коэффициент гармоник всего тракта по электрическому напряжению, %, не более: в диапазонах тракта AM прн глубине модуляции т = 0,8 на частотах, Гц: от 63 до 400 . . .5 свыше 400 .... 4 в диапазонах тракта ЧМ в монорежиме при т=1 на частотах, Гц:

от 31,5 до ЗООО . . 1 свыше 3000 ... 2

в диапазонах тракта

ЧМ в стереорежиме

прн т- 1.....2

Переходные затухания между стереоканалами при точной настройке по всему тракту тюнера. дБ, не менее:

на частоте 315 Гц . .20

на частоте 1000 Гц 30 203

на частоте 5000 Гц 20

на частоте 10 000 Гц 15 Потребляемая мощность, Вт, не более . .10 Габаритные размеры тюнера без упаковки,

мм........ 430X360X92

Масса тюнера, кг . . . 6,5

Принципиальная схема. Тюнер выполнен по функционально-блочному принципу и состоит из следующих блоков и плат: плата антенного усилителя У/; плата фиксированных настроек У2; плата AM УЗ; плата ЧМ У4; блок индикации У5; блок питания Уб (рис. 4,5).

Плата антенного усилителя (У1) содержит щесть транзисторов (VT1-VT6). Каскады усилителя предназначены для обеспечения необходимых параметров со щтыревой и магнитной антенн тюнера. В диапазоне ДВ, СВ прием ведется на широкополосный магнитный возбудитель WA2, в диапазонах KB и УКВ используется штыревая антенна WA1.

В диапазонах УКВ и KB усилитель одно-каскадный, выполнеи на транзисторах VT5 и VT4.

Для ослабления влияния сигналов KB в диапазоне УКВ на входе VT5 включен последовательный колебательный контур L2C3. Переключение с УКВ на KB производится при помощи ключа иа транзисторе VT1.

Магнитная антенна подключается через согласующий каскад на транзисторе УТЗ.

Транзисторы УТ2 и УТ6 выполняют функции электронных ключей для коммутации диапазонов ДВ и СВ.

Плата фиксированных настроек (У 2) предназначена для обеспечения беспоисковой настройки на станцию. Плата содержит четыре установленных иа ней многооборотных переменных резисторов R1-R4 и четыре электронных ключа, выполненных на диодах У01-У04.

Изменением положения движка подключенного переменного резистора изменяется напряжение иа контакте 5 разъема ХР - XS3 (от 2 до 27 В), которое подается на варикапы блока УКВ, что вызывает соответствующее изменение частоты гетеродина и резонансной частоты входных контуров.

При фиксированном положении движка резистора R1-R4 и нажатии одной из кнопок {SB2.6-SB2.9), расположенных на плате AM (УЗ), осуществляется подача необходимого уровня управляющего напряжения на варикапы блока УКВ, что обеспечивает прием выбранной станции.

Плата AM (УЗ) содержит каскады, обеспечивающие усиление и преобразование сигналов радиостанций в диапазонах ДВ, СВ и KB и необходимую избирательность по зеркальному и другим дополнительным каналам приема.

Прохождение сигнала по каскадам трак-204 та показано на рис. 4.6.

Входные цепи каждого из диапазонов представляют собой полосовой фильтр с нидуктивиой связью между контурами и наружной антенной. Сигнал через истоко-вый повторитель (полевые транзисторы УТ6, УТ9-УТИ) подается на блок демодулятора AM сигналов (ДАМ-1-1), выпол ненного в виде отдельного блока, подключаемого к плате AM через разъем ХР1-XS.

Сигнал гетеродина, отдельного для каждого диапазона (транзисторы УТ16-УТ21), через электронные ключи на транзисторах УТ8, УТ13-УТ15 подается на вход смесителя. Перестройка в диапазоне принимаемых частот обеспечивается прн помощи варикапных матриц УОЗ-УП7. Для обеспечения необходимого перекрытия диапазона СВ используются две параллельно включенные матрицы (У04, УВ7). Для получения более линейной шкалы в каждом диапазоне имеется дополнительная регулировка управляющего напряжения варикапов (сопряжение средней точки диапазона), осуществляемая подстроечными резисторами R11, R13, R17 и R21, подключенными к варикапам настройки через транзисторные ключи УТ1-УТ4.

Поскольку истоковые повторители включены параллельно, то для исключения влияния на схему неработающих диапазонов в стоках полевых транзисторов УТ6, УТ9- УТЛ включены диодные ключи У08- УПП.

При таком построении электрической схемы переключатель диапазонов имеет только две группы, коммутирующие антенную цепь и напряжение питания.

Регулировка нижнего значения опорного напряжения производится подстроечным резистором R4.

Для защиты варикапов и смесителя от воздействия входного сигнала большого уровня используется цепь АРУ, состоящая нз усилителя радиочастоты на транзисторе VT5, обеспечивающего необходимый уровень сигнала для работы детектора на транзисторе УТ7, и управляемого транзистора yTJ2.

В диапазонах ДВ н СВ ослабление входного сигнала осуществляется путем расстройки антенного контура (изменением его резонансной частоты с помощью варикапа У02. смещение на котором регулируется управляемым транзистором VT12).

Демодулятор AM сигнала (ДАМ-1-1) состоит из УРЧ, смесителя и УПЧ, выполненных на микросхеме DA, детектора сигнала на диоде УО, автоматического регулятора ширины полосы пропускания на транзисторах УТ2, УТЗ, УТ5. Он осуществляет регулировку подключением к полосовому фильтру L1C3, L3CI7 дополнительного контура L4C19 при помощи управляемого транзистора УТ5, смещение на который подается от системы АРУ через усилитель постоянного тока на транзисторах УТ2, УТЗ, и каскада УЗЧ иа транзисторе УТ6, обеспечивающего необходимый уровень выходного

У' Плата чм

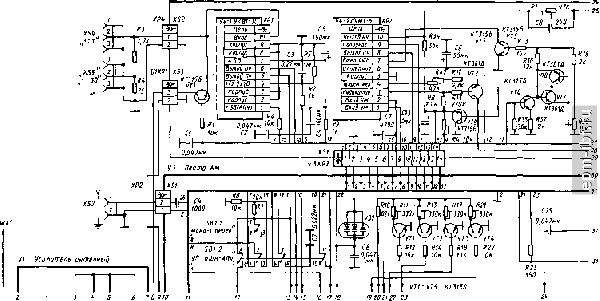

Рис. 4.5. Принципиальная электрическая схема тюнера Радиотехника Т-101-стерео

(начало)
