Рис. 4.6. Схема прохождения сигнала в тюнере Радиотехника Т-101-стерео

сигнала, который регулируется подстроечным резистором R15.

При работе тракта AM в положении переключателя Узкая полоса УП используется пьезокерамический фильтр Z, для согласования которого с микросхемой служит транзистор VT4, а подключение его к контуру L3C17 С18 осуществляется посредством ключа, выполненного на транзисторе VT7.

Автоматическая регулировка усиления осуществляется с выхода детектора сигналов через фильтр R9C8 на вывод 9 микросхемы и с контура L3C17C18 через усилитель на транзисторе VTt на вывод 3 микросхемы.

Необходимый коэффициент усиления блока ДАМ-1-1 устанавливается подстроечным резисторо.м R5.

С вывода 10 микросхемы снимается сигнал для обеспечения работы индикатора настройки.

Плата ЧМ (У4) представляет собой печатную плату с установленными на ней разъемами для подключения функциональных блоков тракта ЧМ, а также содержит необходимые элементы коммутации НЧ сигнала и усилитель для стереотелефонов.

В состав платы ЧМ входят следующие функциональные блоки:

блок УКВ-1-03С У4-1;

демодулятор ДЧМ-1-6 У4-2;

стереодекодер СД-А-7 У4-3;

фильтр нижних частот ФНЧ-1 У4-4.

Сигнал на вход блока УКВ-1-03 (на вывод 10) подается либо с гнезд для подключения внешней антеины через разъем XP4-XS2 блока У4, либо с выхода антенного усилителя блока У1 через разъем XP1-XS3 блока У4 и электронный ключ, выполненный на транзисторе VT1.

Блок УКВ-1-03С (У4-1) обеспечивает выделение принимаемого сигнала в диапазоне УКВ, его усиление и преобразование в сигнал промежуточной частоты, равной 10,7 МГц (рис. 4.7).

С выхода блока УКВ (через выводы 5, 6) сигнал промежуточной частоты поступает на демодулятор ДЧМ-1-6, на выводы /, 2 блока У4-2 (рис. 4.5).

Блок УКВ содержит входную цепь, усилитель радиочастоты, гетеродин п смеситель. Принимаемый сигнал выделяется резонансными контурами (входным Ll.tCl, L1.2C2C3C4VD1 и контуром УРЧ L3C13C14C16VD5) и усиливается каскод-ным усилителем, выполненным на транзисторах VT2 и VT3. Гетеродин выполнеи на транзисторе VT4 по схеме емкостной трех-точки с контуром гетеродина в цепи коллектора L4C15C18C20VD6. Через конденсатор С9 обеспечивается необходимая обратная связь. Конденсатор С7 служит для выравнивания амплитуды гетеродина при перестройке в пределах диапазона УКВ. Через конденсатор С22 сигнал с контура гетеродина подается на смеситель. Смеситель выполнен на транзисторе VT17.

Напряжение принимаемого сигнала с контура УРЧ через конденсатор С21 подается на базу транзистора VT7 смесителя. Пре образование частоты происходит на основной гармонике гетеродина (76,5... ...83,7 МГц). Для выделения сигнала ПЧ в коллекторной цепи транзистора смесителя включен контур L6.1C26.

Контуры входной цепи, УРЧ и гетеродина перестраиваются в пределах диапазона с помощью варикапных матриц VD1, VD5, VD6. Перестройка осуществляется изменением емкости варикапных матриц путем изменения подаваемого на них обратного запирающего напряжения управления от 2 до 27 В (вывод 4). Управляющее напряжение на варнкапные матрицы блока УКВ (вывод 4) подается через переключатель диапазонов, расположенный на плате AM в блоке УЗ, с потенциометра обзорной настройки R1 или с платы фиксированных настроек (блока У2).

Для обеспечения автоматической подстройки частоты гетеродина к контуру гете-

Ьлок ЧКв И'

С7 J IS

блок Дчм -16

ки гик гик ~Jp\

П1Ш+-I WtJI026 -1 1

аз woo

HTJfSB KTSW76

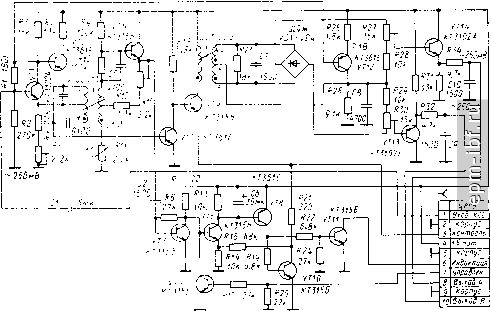

Puc. 4.8. Принципиальная электрическая схема блока ДЧМ-1-6

родина через конденсатор С25 подключен возможность бесшумной настройки и по-

варикап VD8. При подаче в цепь АПЧ (вы- давления боковых настроек;

вод /) напряжения 3 В на варикап подает- необходимое напряжение для системы ав-

ся обратное запирающее напряжение 2 В. томатической подстройки частоты гетероди-

Демодулятор ДЧМ-1-6 обеспечивает: на (АПЧ);

усиление и демодуляцию ЧМ сигнала про- автоматическое отключение АПЧ при пе-

межуточиой частоты 10,7 МГц; рестройке радиоприемника;
