Потребление тока от источника, мА:

ток покоя, не более 19

ток при выходной

мощности, равный

0,4Р„ом, не более . 25

Приемник сохраняет работоспособность при понижении напряжения источника питания

до........5,4 В

Средняя продолжительность работы при питании от батареи Корунд в прерывистом режиме эксплуатации при средней громкости, ч, не менее 50 Габаритные размеры,

мм........ 145X75X26

Масса (с источником питания), г.....300

Принципиальная схема. Радиоприемник Олимпик-2 выполнен на одной микросхеме, четырех транзисторах и трех полупроводниковых диодах (рис. 1,11).

Входные цепи приемника одноконтурные. При работе приемника в диапазоне СВ индуктивность входного контура образует ка-ту1ика WA2 (обмотка /, 2), которая вместе с катушкой связи (обмотка 3, 4) располагается иа ферритовом стержне магнитной антенны. Через эту катушку связи входной СВ контур индуктивно связан с входом УРЧ (выводы / и 2 микросхемы DAI). В диапазонах KB индуктивности входных контуров составляют катушки L1 (выводы /-3) и L2 (выводы 1-3), которые индуктивно связаны с входом УРЧ и комбнннро-ваииой связью через конденсатор С35 с телескопической антенной.

В зависимости от положения переключателей диапазонов S2 (СВ, KB) и S1 (КВ1, КВ2) напряжение сигнала со входных контуров СВ (WA2 С9С17.1), КВ1 (L1 С1 С7 С17.1) и КВ2 (L2 С2 С8 С17.1) через соответствующие катушки связи WA2 (выводы 3-4), L1 (выводы 4-5), L2 {выводы 4-5) поступает на вход микросхемы DA1, выполняющей функции гетеродина, балансного преобразователя частоты, УПЧ со стабилизатором и цепью Ару. Одновременно к выводу 6 микросхемы подключаются гетеродинные контуры соответствующих диапазонов: СВ - L4 С15 СИ С17.2, КВ1 - L3 С13 С5 С17.2, КВ2 -L3 С4 С6 СЮ С17.2. Одни из дифференциальных входов гетеродина (вывод 4) заземлен по переменному току. Уровень напряжения гетеродина (70 ... 120 мВ) контролируется на выводе 5 микросхемы. (Структурная схема микросхемы К174ХА2 приведена в приложении 1).

Нагрузкой смесителя служит контур L5 С16, подключенный к выводам 15 и 16 и настроенный на частоту 465 кГц. Контур индуктивно связан с пьезокерамическим фильтром Z1, обеспечивающим селектив-

ность тракта по соседнему каналу, Сигнал промежуточной частоты поступает на вход УПЧ (вывод 12 микросхемы); второй вход (вывод 11) заземлен по переменному току. Выходной сигнал УПЧ снимается с вывода 7 микросхемы, выделяется на резонансном контуре L6 С24 и детектируется диодом VD1. Каскады УПЧ охвачены системой АРУ. Сигнал АРУ поступает на микросхему (вывод 9) через фильтр R6, R5, С21. С выхода детектора сигнал звуковой частоты через фильтр С23, С22, R7 поступает на вход УЗЧ.

Усилитель звуковой частоты трехкаскад-ный, выполнен на четырех транзисторах. Продетектированный звуковой сигнал через разделительный конденсатор С27 подается на базу транзистора VT1 первого каскада УЗЧ, выполненного по схеме ОЭ. Каскад охвачен последовательной ООС по напряжению. Глубина обратной связи определяется соотношением сопротивлений резисторов R14 и R16. Кроме того, первый каскад охвачен частотно-зависимой обратной связью (цепь С32, R16), которая позволяет улучшить частотную характеристику усилителя. Напряжение смещения на базе транзистора VT1 задается резисторами R11- R}4. Второй каскад УЗЧ собран на транзисторе VT2 по схеме ОЭ. Связь второго каскада с предыдущим непосредственная. Выходной каскад УЗЧ двухтактный, выполнен по бестрансформаторной схеме на транзисторах VT3, VT4.

Режимы работы микросхемы и транзисторов по постоянному току приведены в табл. 1.11, 1.12.

Конструкция. Корпус приемника состоит из пластмассовых основания и крышки. На крышке приемника размещены органы управления н индикации. В корпусе находятся плата, телескопическая антенна, громкоговоритель. Плата является конструктивной базой приемника. На ней размещены: магнитная антенна, регулятор громкости, совмещенный с выключателем питания, переключатели диапазонов, телефонное гнездо, верньерно-шкальное устройство. Встроенная телескопическая антенна и громкоговоритель закреплены защелками на внутренней поверхности крышки приемника.

Плата фиксируется в основании с помощью выступов и закрепляется посредством резиновой втулки и винта при сборке крышки с основанием. Дополнительно крышка с основанием фиксируется с помощью защелок.

На задней стенке корпуса расположена задвижка отсека питания, которая удерживается двумя направляющими и защелкой.

Фрикционный верньерный механизм обеспечивает настройку приемника в двух режимах- ускоренном и плавном. На кинематической схеме показана работа верньерного механизма в режиме плавной настройки (рис. 1.12, а), при этом коэффициент замедления передачи 1 : 10. В режиме ускоренной настройки (рис. 1.12,6) вращатель- ,-, ное движение передается непосредственно

x/.z

Рис. 1.11. Принципиальная электрическая схема радиоприемника Олимпик-2>

Таблица l.II. Напряжения на выводах транзисторов радиоприемника <0лимпик-2

Таблица 1,12, Напряжения на выводах микросхемы радиоприемника :0лимпик-2

П р и .м о ч а и и я: 1, Напряжения измеряются прн отсутствии сигнала относительно минуса источника питания,

2, Измеренные напряжения могут отличаться от указанных в таблице на ±20%,

через фрикционное колесо на ось конденса- Порядок разборки и сборки радиоприем-тора переменной емкости. инка. Для ремонта разбирать радиоприем-Моточные данные катушек индуктивности ник необходимо в следующей последона-приведены в табл. 1.13.

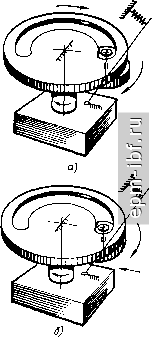

Рис. 1.12: Кинематическая схема вериьер- рис. 1.13. Конструкция ВШУ радиоприемии-ного механизма радиоприемника Олим- ,3 Олимпик-2 ;

ПИК-2 . / - колесо фрикционное; г -ручка; 3, 5 - винты;

а -в режиме плавной настройки; б -в режиме 4 - основание; 6 - втулка; 7 - печатная плата; 95 ускоренной настройки - КПЕ; 9 - винт с шайбой
