возможность подключения индикатора напряженности поля;

необходимое напряжение для работы индикатора точной настройки;

возможность управления автоматикой стереодекодера.

Принципиальная электрическая схема демодулятора ДЧМ-1-6 (рис. 4.8) содержит:

дифференциальный каскодный резонансный усилитель промежуточной частоты 10,7 МГц на микросхеме DI, служащий для усиления сигнала ПЧ, согласования и компенсации затухания, вносимого избирательной системой (пьезокерамическим фильтром Z);

избирательную систему (фильтр Z), обеспечивающую необходимую избирательность по соседним каналам приема;

усилитель-ограничитель и демодулятор сигналов ЧМ на полупроводниковой интегральной микросхеме D2, обеспечивающей необходимый уровень усиления - ограничения сигналов ПЧ, демодуляцию сигналов ЧМ, формирование сигнала АПЧ, формирование сигналов индикации настройки и бесшумной настройки и имеющей устройство автоматического отключения АПЧ;

усилитель звуковой частоты с регулируемым коэффициентом усиления на транзисторах VT3-VT5:

цепочки формирования амплитудно-частотных характеристик для сигналов автоматического отключения АПЧ (резисторы R15, R16 и конденсаторы С12, СП);

систему бесшумной настройки на транзисторах VTt, VT2, VT6:

фазосдвигающую цепочку демодулятора сигналов ЧМ (резисторы R9, R27, катушки индуктивности L2, L3, конденсаторы С9, СЮ, си, С20).

Демодулированный сигнал ПЧ (комплексный стереофонический сигнал) с вывода Ю блока ДЧМ-1-6 через цепочку R7C8 подается на вход блока стереодекодера СД-А-7 (У4-3, рис. 4.9).

Блок стереодекодера предназначен для разделения сигналов левого и правого стереоканалов, содержащихся в комплексном стереосигнале.

Блок стереодекодера обеспечивает:

декодирование комплексного стереосигнала;

возможность подключения индикатора наличия стереопередачи;

возможность принудительного отключения декодирования;

автоматическое переключение режимов Моно - Стерео .

Принципиальная электрическая схема стереодекодера (рис. 4.9) выполнена на 14 транзисторах и четырех диодах.

Комплексный стереосигнал со входа стереодекодера через конденсатор С1 поступает на схему восстановления поднесущей частоты, выполненную на транзисторах VT1, VT2, VT6. Настройка контура восстановления поднесущей частоты L1.IC4 СЗ осуществляется с помощью сердечника катушки Ll.l. С помощью подстроечных резисторов

R5 и RI5 устанавливается максимальное подавление сигнала соседнего канала. Восстановленный полярно-модулированный сигнал можно контролировать на выводе 3 разъема ХРЗ блока.

Канал суммарного стереосигнала выполнен на транзисторе VT12, канал разностного стереосигнала - на транзисторах V7 7, VT9. Подавление тональной части полярно-модулированного сигнала осуществляется колебательным контуром L2.2 С7. Далее разностный сигнал поступает на детектор на диодах VD1-VD4 и с его выходов на суммирующее устройство, выполненное на резисторах R27-R30. На него же поступает и суммарный стереосигнал.

С выходов суммирующего устройства стереосигналы левого и правого каналов (А и В) поступают на выходные повторители каналов на транзисторах V7 /3 и VT14, а с них - на выходы левого и правого каналов стереодекодера (на выводы 8 и 10 разъема ХРЗ).

Настройка схемы по максимуму переходных затуханий осуществляется переменными резисторами R27, R30 и сердечником контурной катушки L2.

Схема стереоиндикации и стереоавтома-тики выполнена на транзисторах V7 3 - VT5, VT8, VTIO, VTU. Она осуществляет автоматическое переключение режима Моно-Стерео и принудительное выключение декодирования.

С помощью ключа на транзисторе VT2 (блока У4, рис. 4.5) осуществляется выключение декодирования стереосигнала при малых уровнях входного сигнала. Порог срабатывания ключа устанавливается резистором R42. При нажатии на кнопку Моно- Стерео подачей положительного напряжения на вывод 7 блока стереодекодера выключается декодирование.

Коммутация сигнала звуковой частоты работающего тракта осуществляется коммутатором на микросхеме DA1, нужный режим работы которой обеспечивается ключами на транзисторах VT3, VT4.

При подаче отрицательного напряжения на управляющие входы коммутатора его сопротивление составляет десятки ом, при подаче положительного напряжения - единицы мегаом.

С выхода коммутатора сигнал звуковой частоты поступает на фильтр нижних частот ФНЧ-1 (на выводы / и 7 блока У4-4, рис. 4.5) и далее на разъемы для подключения усилителя и магнитофона XS7 и XS6. а также на дополнительный усилитель для стереотелефонов, выполненный на микросхемах DA2 и D;43, с выходов которых сигнал поступает на разъем XS5 для подключения стереотелефонов.

Фильтр нижних частот ФНЧ-1 (У4-4) предназначен для усиления сигналов в полосе пропускания и подавления надтональ-ных сигналов вне полосы пропускания.

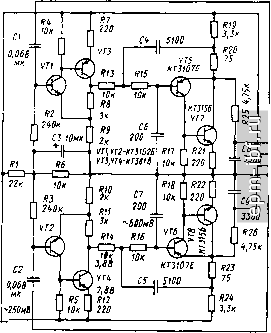

Принципиальная электрическая схема ФНЧ-1 (рис. 4.10) состоит из следующих функциональных частей:



усилителей на транзисторах VTI, VT3 для канала А и транзисторах VT2, VT4 для канала В;

активных фильтров на транзисторах VT5, VT7 для канала А и транзисторах VT6, VT8 для канала В;

пассивных фильтров R25, С8 для канала А и R26, С9 для канала В.

На транзисторах VT6-VT8 блока У4 выполнен индикатор точной настройки по схеме сравнения. При равенстве напряжений на делителе R38, R39 и потенциала S-кри-вой, соответствующего точной настройке, ключ на транзисторе VT9 закрывается и напряжение с вывода 3 блока ДЧМ-1-6 поступает на блок индикации У5 через вывод 4 разъема XS4-XP2 блока УЗ и вывод / разъема блока У5.

Блок индикации У5 (рис. 4.5) содержит катоднолюминесцентную лампу индикатора HL, усилитель постоянного тока на микросхеме DA, аналого-позиционный преобразователь на микросхеме DD для преобразования сигнала в позиционный код, электронный ключ на транзисторе VT1 для управления работой сегмента ЧМ стерео> лампы индикатора.

При наличии входного напряжения 0,1 В резистором R3 устанавливается свечение первого сегмента лампы (напряжение 3- 4 В) и резистором R4 - свечение последнего сегмента при входном напряжении 0,5 В.

Питание блока осуществляется от источников постоянного тока напряжениями

-1-15, -15 и -30 В и переменного тока напряжением 2,4 В.

Блок питания У6 (рис. 4.5) вырабатывает необходимые для питания трактов напряжения -f-9, -1-15, -15, -(-30, -30 В, напряжение накала 2,4 В и напряжение 5,6 В для лампочки подсветки шкалы.

Блок состоит из трансформатора, сетевого выключателя, предохранителя и платы питания.

Плата питания состоит из выпрямителей: 15 и -15 В на диодах VD4-VD7 со стабилизатором напряжения на 9 В на транзисторе VT2 и стабилитроне VD8; 30 В на диоде VD2 и стабилизаторе напряжения на транзисторе VT1, стабилитроне VD3 и микросхеме DA.

Стабилизатор напряжения - компенсационного типа. Транзистор VT1 - регулирующий. Стабилитрон VD3 и микросхема DA выполняют функции схемы сравнения. На вывод 5 микросхемы подается опорное напряжение, а с движка подстроечного резистора R9 снимается часть выходного напряжения на вывод 4 микросхемы. При равенстве этих напряжений на выходе стабилизатора обеспечивается напряжение 30 В.

При изменении напряжения на выводе 4 микросхемы в зависимости от нагрузки изменяется напряжение на выводе 10 микросхемы, а следовательно, и на базе транзистора VT1, который, изменяя внутреннее сопротивление, изменяет ток и поддерживает выходное напряжение ста.билизатора на заданном уровне (-30 В по однополупериод-


Блон ФНЧ-1

-<

вход А

выход А

выход В

корпус

Вход 8



ной схеме на дноде VDI с емкостной нагрузкой).

Напряжение накала лампы блока индикации снимается с части витков обмотки 5,6 В, предназначенной для питания лампочки подсветки шкалы тюнера.

Режимы работы транзисторов, микросхем и функциональных блоков (в вольтах) приведены в табл. 4.3-4.11. За исключением особо оговоренных случаев, режимы измерены вольтметром с внутренним сопротивлением не менее 20 кОмВ при нажатых кнопках УП-БШН/АПЧ и АНТ-МА . В таблицах применено следующее сокращенное обозначение электродов транзисторов: Э - эмиттер, Б - база, К - коллектор, И - исток, 3 -затвор, С - сток.

Значения чувствительности в контрольных точках тракта тюнера приведены на рис. 4.6.

Конструкция. Тюнер Радиотехника Т-101-стерео выполнен в деревянном корпусе. Все органы управления выведены на лицевую панель. На задней стенке находятся держатели магнитной и штыревой антенн, разъемы для подключения антенн, усилителя, магнитофона и стереотелефонов и розетка подключения сетевого шнура.

Функциональные блоки и печатные платы тюнера и верньерно-шкальиое устройство размещены на металлическом шасси

Таблица 4.3. Напряжения на выводах транзисторов платы антенного усилителя (У1)

Таблица 4.4. Напряжения на выводах транзисторов платы AM (УЗ)

Напряжение иа в

в

Диапазон

УКВ

Э

К

1 ,4

Э

Б

К

э

I ,3

Б

К

I ,4

э

1 ,3

I ,3

Б

1 ,9

1 .9

К

э

Б

К

э

Б

К

Примечание. Приведенные режимы измерены при отжатой кнопке АНТ-МА>.

Обозначение и а схеме

§

Напряжение

на выводе, В

Диапазон

э

Б

К

0,1. ..

0,1..,

0,1. ..

0,1, . .

Э

Б

К

0,1. ..

0,1...

0,1. . .

Э

УТЗ

Б

К

0,1...

0,1...

0,1 .. .

Э

Б

К

0,1...

0,1. ..

0,1.. .

Э

Б

i .6

1 ,0

К

И

С

Э

Б

К

Э

Б

К

И

С

И

VTIO

С

И

VTl 1

с

э

VT12

Б

К

15.. .

15...

15. ..

15.. .

э

VT13

Б

К

Э

Б

К

Э

VT15

Б

К
