Окончание табл. 4.4

Таблица 4.5. Напряжения на выводах транзисторов блока УКВ

Примечание. Режимы указаны относительно корпуса. Отклонение может быть ±15%.

Таблица 4.6. Напряжения на выводах транзистора VTI платы ЧМ (У4)

Таблица 4.7. Напряжения на выводах транзисторов VT3 и VT4 платы ЧМ (У4)

Таблица 4.8, Напряжения на выводах транзисторов VT2, VT5-VT9 платы ЧМ (У4)

Примечание. Режимы измерены при включенном диапазоне УКВ.

Примечание, Режимы измерены прн включенном диапазоне УКВ.

(рис. 4.11). Кинематическая схема верньерно-шкального устройства показана на рис. 4.12.

Верньерно-шкальное устройство состоит из оси 9, на которой расположена ручка 10. Тросик 12 через регулируемый ролик 5 наматывается на шкив, внутри которого расположена компенсирующая пружина 14.

Таблица 4.9. Напряжения на выводах транзисторов блока индикации (У5) и блока питания (Уб)

Таблица 4.10. Напряжения на выводах транзисторов демодулятора ДАМ-1-1 (УЗ-1)

Далее троскк через нерегулируемые ролики /, 17 и И возвращается на ось 9. Между роликами и /7 на тросике расположен указатель настройки 16.

Зубчатая часть шкива 15 входит в зацепление с люфтовыбирающими колесами 2 и 13, которые расположены па осях резисторов настройки 3 к 4.

На конце оси 9 расположено зубчатое колесо 8, находящееся в защеплении с зубчатым колесом 7. На общей оси с последним насажен маховик 6, компенсирующий неравномерность вращения и обеспечивающий мягкость и плавность хода верньерно-шкального устройства.

Расположение элементов схемы на печатных платах функциональных блоков тюнера показано на рис. 4.13. Моточные данные контурных катушек и трансформатора питания приведены в табл. 4.12-4.15.

Разборка и сборка. Для проведения ремонта необходимо вывернуть снизу пять винтов, скрепляющих корпус и днище с шасси тюнера, и снять корпус тюнера и днище.

Примечание. Режимы измерены при включенных диапазонах ДВ, СВ. КВ1 илн KB2.

Таблица 4.11. Напряжения на выводах микросхем

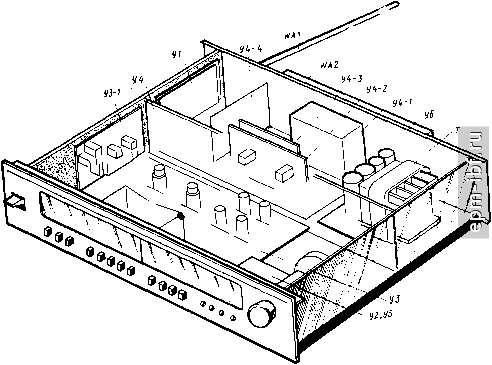

Рис. 4.11. Расположение узлов и блоков на шасси тюнера Радиотехника Т-101-стерео

Функциональные блоки тюнера соедини- быть легко вынуты для проведения ремон-ются с объединительной печатной платой с та. Сборка тюнера производится в обрат-помощью соединителей СНПО-40 и могут ном порядке.

на выводе, В

вод
