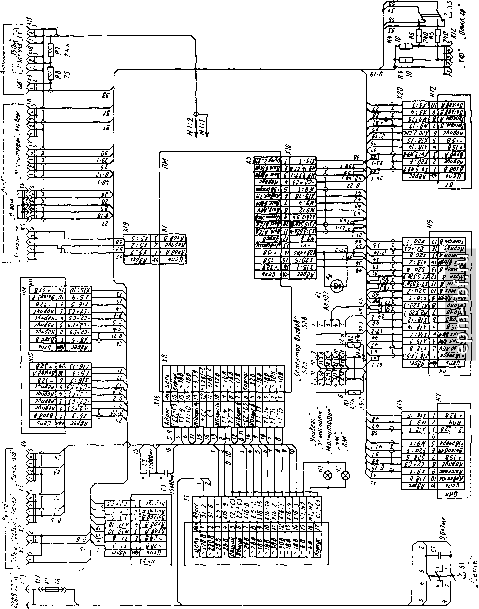

Рис. 4.14. Электрическая схема соединений блоков тюнера-усилителя Корвет-004-сте-

(-091 чве 8

о

г

а

я Р

а

>;

С; Л--С:

о

Индикация

-15S

IS В

Управленш

ВыхоВаЩ Bi/fcBB/СД

+1287Ш

\Вых.АПЧ

Вых. БШН НнВик.ткопр

Вых А/БУК

ТыГвТбук

иупраВ.2-Ш -

- й !

+ 1!

И

И

3>C

51 *

ния усилителя мощности и блока защиты (БПМ, Уб), два блока регулировки тембра (БТ-6, У13, У14), плату блока регулировки тембра (МБТ, У12), два блока усилителя мощности (УМ1, У10; УМ2, У11); блок защиты (БЗ, У15), блок верньерного устройства и индикации (ВИ, У7), плата коммутации (ПК, У9).

Электрическая схема соединений блоков разъемов, гнезд внешних подключений тюнера-усилителя Корвет-004-стерео приведена на рис. 4.14.

Функциональные блоки и узлы расположены на пяти объединительных платах или блоках. Объединительная плата № 1 (ПМ) содержит следующие функциональные блоки: УКВ (У/), ДЧМ-1-5 (У2), СД-А-5 (У5), БУК (У4), БПС (У5), БПМ (Уб). Электрическая схема соединений платы ПМ приведена на рис. 4.15.

Объединительный блок № 2 (БИН) содержит индикатор, лампы подсветки, верньерный механизм настройки УКВ и СВ, блок ВИ (У7) и блок АМ-СВ (У8). Электрическая схема соединений блока БИП приведена на рис. 4.16. Объединительный блок усилителей мощности (блок УМ, № 3) содержит платы усилителей мощности правого и левого каналов УМ1 и УМ2 (У 10 и У И) и выходные мощные транзисторы.

Электрическая схема соединений блока УМ приведена на рнс. 4.17.

Объединительная плата № 4 блока тембров (БТ) содержит блоки БТ-6 (У 13, У И), плату МБТ (У12) и регулировочные резисторы. Электрическая схема соединений блока БТ приведена на рис. 4.18.

Плата крепления блока защиты № 5 (ПКБЗ) содержит блок зашиты БЗ (У15) и выводы для подачи питающих напряжений.

Блок УКВ (У1, рис. 4.19) выполнеи на пяти транзисторах и состоит из следующих каскадов: двух каскадов УРЧ, гетеродина, смесителя, усилителя АРУ.

Принимаемый сигнал с УКВ антенны через катушку связи L1 поступает иа входной контур L2 С2 СЗ VI. Первый УРЧ выполнен на полевом транзисторе V2, нагрузкой которого является контур L3 С7 С9 V3. Второй УРЧ выполнен на полевом транзисторе V4, нагрузкой которого является контур L4 С14 С15 V5.

Смеситель выполнен на полевом транзисторе V6, нагрузкой которого является полосовой фильтр L5C18 L6C20C21, настроенный на частоту 10,7 МГц. На смеситель, в цепь истока транзистора V6, через конденсатор С25 поступает сигнал с каскада гете-

220к

7Г

<5

=5 §J;

Плата ВИ
