BS 680

/? ВВк

-т

п-I u\ilyj t

6,6 f\

ток

ШОк

Рис. 4.26. Принципиальная электрическая схема блока ВИ

работы и построение каскадов более подробно рассмотрены в разд. 5 применительно к радиокомплексу Ода-101-стерео (см. рис. 5.2).

Блок стереодекодера СД-А-5 (УЗ) обеспечивает: декодирование комплексного стереофонического сигнала, преобразование по-лярно-модулированного колебания в сигналы левого и правого каналов, подавление надтональных частот, управление индикацией наличия принимаемого стереосигнала, автоматический переход с режима Стерео в режим Моно , Схема блока СД-А-5 унифицирована. Подробное описание построения и принцип работы схемы приведены в разд. 5 применительно к музыкальному центру Такт-001-стерео (см, рис. 5.16).

Блок АМ-СВ (У8) предназначен для приема сигналов радиостанций в диапазоне СВ, их усиления, преобразования в сигнал промежуточной частоты, дальнейшего усиления и преобразования в сигнал звуковой

Рис. 4.27. Принципиальная электрическая схема блока ПК

частоты (р с. 4.20).

Входной контур L1.2 С5 индуктивно связан с антенной через катушку связи Ll.l и с микросхемой через катушку связи L1.3.

Усиление и преобразование сигналов радиочастоты обеспечивается микросхемой (ее принципиальная схема приведена в приложении 1). Контур L2.1 С4 СЗ L2.2 гетеродинный. Контур L3.1 С8 L3.2 служит для согласования пьезофильтра Z1 с микросхемой. Контур L4 С12 детекторный.

Двухкаскадный усилитель звуковой частоты обеспечивает на выходе необходимый уровень сигнала AM тракта. Он выполнен на двух транзисторах V2 и V3 по схеме с гальванической связью.

Блоки регулировки тембра БТ-6 (У13, У14) (рис. 4.21), МВТ (У 12) (рис. 4.22), объединительная плата № 4 (БТ, рис. 4.18). обеспечивают необходимую коррекцию частотной характеристики звукового тракта. Блоки содержат звенья фильтров (40, 80, 160, 4000, 8000, 16 000 Гц), выполненные на микросхемах. Регулирование уровней сигнала каждого звена осуществляется резисторами R3a,6-R8a,6, расположенными иа лицевой панели тюнера-усилителя.

С выхода блока тембров корректированный сигнал через выводы 9 к 10 разъема Х20 (см. рис. 4.14) подается на вход блока усилителя мощности (вывод / разъема блоков У10. У11).

Блоки усилителей мощности УМ1 (УЮ) и УМ2 (УИ) идентичны. Блоки УМ1 и УМ2 вместе с выходными мощными транзисторами обеспечивают необходимое усиление звуковых сигналов при работе на акустические системы правого и левого каналов. Схема блока усилителя мощности приведена на рис. 4.23, а схема подключения выходных транзисторов - на рис. 4.17. Блок УМ содержит: дифференциальный каскад, генератор тока, усилитель, двухтактный эмиттерный повторитель, ключи защиты.

Сигнал поступают на базу транзистора V2 дифференциального каскада. На второй вход каскада - на базу транзистора V3 - приходит сигнал с выхода УМ, образуя вместе с делителем R11, R12 цепь обратной отрицательной связи. Транзисторы V7, V8

we- V2I VIS

V22 KTSliS

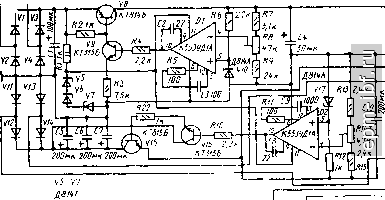

Рис. 4.28. Принципиальная электрическая схема блока БПС

обеспечивают необходимый коэффициент усиления. Транзистор VH располагается иа радиаторе и обеспечивает смещение на оконечных транзисторах и тепловую обратную связь. Транзисторы V14, V20 и V13, V19 вместе с оконечными транзисторами обеспечивают согласование тракта с низкоомной нагрузкой. Транзисторные ключи V12, V15 открываются при токе в нагрузке, тем са-

CI 0,05мк

V2 21 V+i\

2к\ 02

1м.к

1 iV::j=

Д2Ч2А

Рис. 4.29. Принципиальная электрическая 234 схема блока БПМ

мым шунтируя вход транзисторов V19 и V20. Ток в нагрузке ограничивается.

Блок защиты БЗ (У15, рис. 4.24) обеспечивает отключение акустических систем усилителя при выходе из строя мощных транзисторов и при включении тюнера-усилителя в сеть (на первые 2-3 с).

Блок работает следующим образом.

В момент включения тюнера-усилителя напряжение с трансформатора питания через выводы / и 2 разъема XI поступает на диоды VI и V2. Выпрямленное и стабилизированное стабилитроном V3 напряжение подается через реле К1 типа РЭС-9 на коллекторы транзисторов V6 и V5. Эти транзисторы заперты до тех пор, пока напряжение на конденсаторе С2 не станет равным напряжению открывания транзисторов V5 и V6.

Транзистор V7 закрывает транзисторы V5 V6 niTH появлении иапряжеиия на диодах V8 и V9. Происходит это тогда, когда на выходе появляется сигнал частотой ниже 10 Гц или постоянное напряжение больше 9 В, что приведет к срабатыванию реле К1 и отключению акустических систем.

Блок корректирующего усилителя БУК (У4, рис. 4.25) предназначен для корректирования частотной характеристики для электромагнитной головки звукоснимателя. Блок содержит два идентичных усилителя-корректора, каждый из которых выполнен на трех транзисторах (для одного канала - транзисторы VI, V3, V5).

Таблица 4.16. Напряжения на выводах транзисторов тюнера-усилителя :Корвет-004-стерео*

УКВ (У1)

ДЧМ-1-5 (У2)

СД-А-5 (УЗ)

Таблица 4.17. Напряжения на выводах микросхем тюнера-усилителя

<Корвет-204-стерео

Напряжение на выводе, В

1 2

10 II

12 13 14

15 16

СД-А-5(УЗ)

ДЧМ-1-5 (У2)

АМ-СВ (У 8)

БТ-6(У13, У14)

БПС(У5)

D1 D2

D1 D2

D1--D9

D1 D2 D3

7,8 2

3,7 0,7

0,87

2,1 0,7

-13,4

7,5 7,5 -7,5

2,1 О

7,5 7,5 -7,5

О

3,7 15

-15,0

О

О

0,78 О

0,87 3

2,4 0,7

О

7,5 6,2

1,5 14

+ 15

36,0 36,0

о

-06,2

10,6

Требуемая форма частотной характеристики формируется с помощью цепей обратной связи R27, R28, R29. С12, С13. С16, С18.

Блок верньерного устройства и индикации ВИ {У7, рис. 4.26) и плата коммутации ПК (У9, рис, 4.27) обеспечивают: подачу управляющих напряжений иа варикапы для перестройки контуров, напряжения АПЧ, сигна-

лов на индикаторы, настройки, включение бесшумной настройки, тонкомпеисации.

Блок стабилизированного напряжения питания БПС {У5, рис. 4.28) обеспечивает каскады тюнера-усилителя стабилизированными напряжениями 32, -1-15 и -15 В. Построение схемы этих каскадов идентично: выпрямительный мост на четырех диодах.
