стабилизатор опорного иапряжеиия иа двух транзисторах, усилитель постоянного тока на микросхеме.

Блок питания усилителя мощности и блока защиты БПМ (Уб, рис. 4.29) содержит выпрямительный мост на диодах VI-V4 и предохранители F1-F4.

Режимы работы транзисторов и микросхем по постоянному току приведены в табл. 4.16, 4.17.

Конструкция. Конструктивной базой тюнера-усилителя Корвет-004-стерео является металлическое шасси, на котором размещены блоки различного функционального назначения, а также верньерное устройство

с конденсатором переменной емкости и резистором настройки в диапазоне УКВ. Шасси закрывается П-образным металлическим кожухом. Лицевая панель изготовлена нз алюминиевого сплава. Гнезда для подключения антенн, разъемы входов и выходов, шнур сетевого питания расположены на задней стенке тюнера-усилителя.

Расположение функциональных блоков на шасси тюнера-усилителя показано на рис. 4.30. Кинематическая схема верньерно-шкального устройства изображена на рис. 4.31. На рис. 4.32 приведены электромонтажные схемы печатных плат блоков: УКВ, АМ-СВ, тембров, корректирующего

хг.хзх/М-у!.уг vj.w Ixr-x? хю

умг

БЗ 415

I XIS I

Ы'5 fJ2

I I XI8

-ш

УКВ

т

I PI SI PI

I m \нв,нп;ш

BT-S

БТ-Б

tJIZ

Z витка

Рис. 4.30. Расположение узлов и блоков на Рис. 4.31. Кинематическая схема верньерно-шасси тюнера-усилителя Корвет-004-сте- шкального устройства тюнера-усилителя рео Корвет-004-стерео

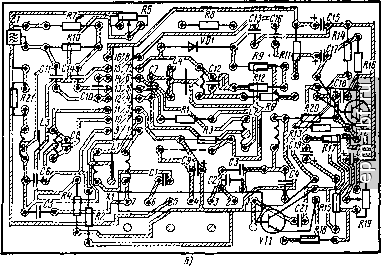

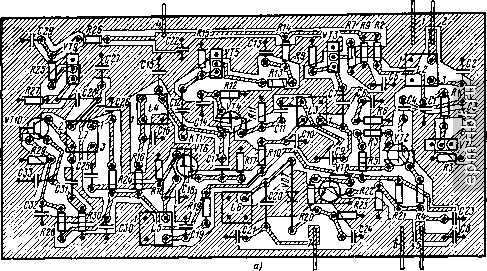

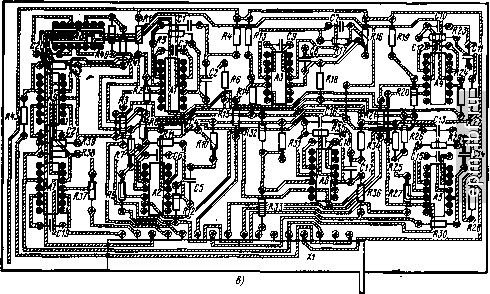

Рис. 4.32. Расположение радиоэлементов на печатных платах тюиера-усилителя Кор-236 вет-004-стерео : (начало)

усилителя, усилителя мощности, защиты. Разборка и сборка. Для доступа к радио-нидикацин, питания. элементам при ремонте необходимо отвин-

Моточные данные контурных катушек и тить четыре винта, снять верхнюю крыш-траисформатора питания приведены в ку. Все блоки (кроме блока УМ) имеют табл. 4.18. разъемы. Их снятие не представляет труд-

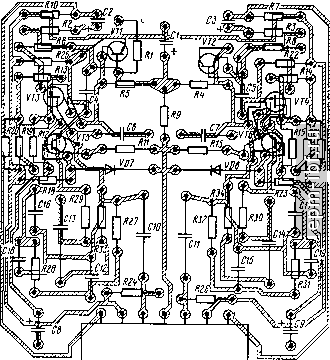

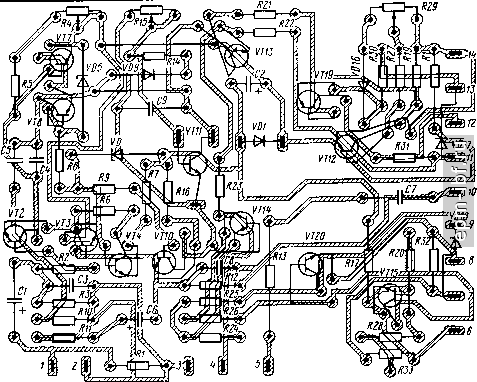

Рис. 4.32. (продолжение)
