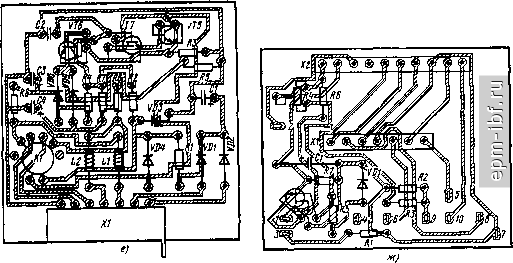

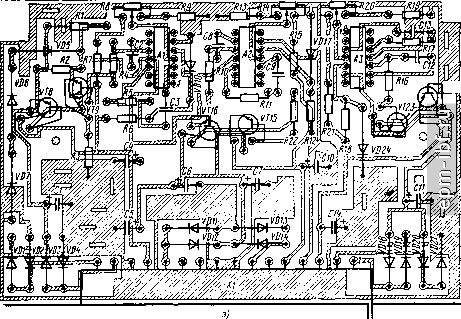

Рис. 4.32. Расположение радиоэлементов на печатных платах тюнера-усилителя Кор-

вет-004-стерео : (окончание)

- Ллок УКВ; б--Плок АМ-СВ; в - блок тембров БТ-6; г - блок БУК; d - блок УМ-1; е - блок защиты ЕЗ; ж - блок индикации ВИ; :i блок БПС

Таблица 4.18. Моточные данные катушек индуктивности и фильтров тюнера-усилителя <1:Корвет-004-стерео

УРАЛ-320

Урал-320 - настольный радиовещательный приемник третьего класса, предназначен для приема передач радиовещательных станций в диапазонах ДВ, СВ, KB и УКВ. Приемник имеет поворотную встроенную магнитную антенну для приема в диапазонах ДВ и СВ, которая при необходимости может отключаться. В радиоприемнике имеются гнезда для подключения: внещней антенны в диапазонах ДВ, СВ, KB, внещней антенны УКВ диапазона, заземления, звукоснимателя, магнитофона на воспроизведение и магнитофона на запись. Радиоприемник имеет также следующие вспомогательные устройства: автоматическую подстройку частоты в УКВ диапазоне, раздельную регулировку тембра по низким и высоким частотам, освещение щкалы при включении сетевого питания.

Питание приемника осуществляется от сети переменного тока частотой 50 Гц напряжением 220 В.

Технические характеристики:

Диапазон принимаемых частот (волн): УКВ, МГц (м)

ДВ, кГц (м) . СВ, кГц (м) . КВ1, МГц (м) КВ2. МГц (м)

65,8...73,0

(4,56...4,11)

(150,0...405,0

(2000...740,7)

525,0... 1605,0

(571,4... 186,9)

5,95...6,2

(50,4...48,4)

9,5...9,8

(31,6...30,6)

КВЗ, МГц (м) ... 11,7... 12,1 (25,6...24,8)

Реальная чувствительность со входа для внешней антенны, мкВ:

ДВ.......200

СВ .......150

KB.......200

УКВ (прн Rsx =

= 75 Ом) . . . . .5 Реальная чувствительность с внутренней магнитной антенны, мВ:

ДВ.......2,5

СВ .......1,5

Селективность по соседнему каналу (прн расстройке на ±9 кГц), дБ, не менее:

ДВ.......30

СВ .......30

Селективность по зеркальному каналу в диапазонах, дБ, не менее:

ДВ (на частоте

250 кГц).....34

СВ (на частоте

1 МГц)......34

KB (на частоте

12 МГц).....10

УКВ (на частоте

69 МГц)......46

Номинальная выходная

мощность......2 Вт

Номинальный диапазон воспроизводимых частот по звуковому давлению, Гц: .

ДВ. СВ, КБ . . . . 125...3550

УКВ....... 125...10 000

Потребляемая мощность, Вт, не более . .10 Габаритные размеры,

мм........ 525X127X250

Масса, кг, не более . . 5,4

Принципиальная схема. Радиоприемник построен по функционально-блочному принципу с раздельными трактами AM н ЧМ (рис. 4.33) и состоит нз следующих блоков: блока УКВ {У1), блока КСДВ-ПЧ {У2), блока ПЧ-ЧМ {УЗ), блока УЗЧ {У4), блока {У5).

Блок УКВ {У1) - унифицированный (УКВ-1-3). Построение схемы этого блока УКВ рассмотрено применительно к модели Раднотехннка-Т-101-стерео (см. рис. 4.7). В некоторых партиях радиоприемников Урал-320 применен унифицированный блок УКВ-2-1, схема которого приведена на рис. 4.34.

В блоке УКВ принимаемый сигнал усиливается каскадом УРЧ н преобразуется в сигнал промежуточной частоты (10,7 МГц) с помощью гетеродина на отдельном транзисторе и смесителя. Сигнал промежуточной частоты с выхода 6 разъема блока УКВ подается на вход блока ПЧ-ЧМ.

Блок ПЧ-ЧМ (УЗ) содержит входной усилитель, выполненный иа трех гальванически связанных транзисторах VT1-VT3, пьезокерамический фильтр Z1, усилитель на микросхеме, каскад шумоподавления, детекторный каскад.

Сигнал промежуточной частоты, усиленный каскадом на транзисторах VT1-VT3, поступает на фильтр Z1, который формирует полосу пропускания и обеспечивает избирательность тракта по соседнему каналу. Далее сигнал поступает на вход микросхемы (вывод 2) (ее принципиальная схема приведена в приложении 1). Микросхема обеспечивает необходимое усиление сигнала промежуточной частоты. С вывода 8 микросхемы сигнал поступает на шумоподавляю-щую цепочку VD1, L1, где подавляются собственные шумы тракта. Уровень подавления шумов устанавливается подстроечным резистором R12 прн отсутствии сигнала.

Далее сигнал поступает на детекторный каскад, выполненный на транзисторе VT6 и диодах VD2, VD3, который одновременно является уснлнтелем-ограннчнтелем.

В детекторном каскаде сигнал промежуточной частоты преобразуется в сигнал звуковой частоты, который через переключатели S6 и 57 блока У2 поступает на вход блока УЗЧ.

Тракт УКВ охвачен цепью АПЧ, имеющей выключатель 5/ (блок У2).

Блок КСДВ-ПЧ (У2) выполнен на многофункциональной интегральной микросхеме (ее принципиальная схема приведена в приложении 1).

В диапазонах ДВ и СВ прием может осуществляться как на внутреннюю магнитную антенну, так и на наружную электрическую, В диапазонах КБ прием осуществляется только на наружную антенну.

Входные цепи диапазонов ДВ, СВ, КБ представляют собой одиночные колебательные контуры.

В диапазонах ДВ и СВ связь контура (входного) с наружной антенной емкостная, а со входом микросхемы - комбинированная. В диапазонах КБ связь входных контуров с антенной и интегральной микросхемой индуктивная.

Высокочастотный принимаемый сигнал с антенны через входные цепи поступает на базу транзисторов дифференциального УРЧ микросхемы (вывод /). Микросхема выполняет несколько функций: УРЧ, гетеродина, смесителя, УПЧ и АРУ. Нагрузкой балансного смесителя служит резонансный контур C7L14, с которого сигнал ПЧ подается на пьезокерамический фильтр обеспечивающий избирательность по соседнему каналу. Далее усиленный сигнал ПЧ с вывода 7 микросхемы поступает на каскад детектора AM, а с детектора сигнал подается на вход УЗЧ.

Блок УЗЧ (У4) предназначен для усиления сигналов зуковой частоты, подаваемых с детекторов AM и ЧМ, внешнего проигрывателя, магнитофона.
