Главная Радиоприемная бытовая аппаратура 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 [ 80 ] 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 R1 ЮОк O.OISmk т ![]() ХП307Е его 1>з КЗ: ЛРпкешА ![]() ![]() гТ.С28 0.0I5MK и KBW9B 13*17 42 Блок КСДВ-ПЧ TV С29 ~ 5/285 \ю' С19 330 9 ГЪ ![]() J/Oilm 0,0ШК С37 =р Таблица 4.19. Напряжения на выводах микросхем радиоприемника <сУрал-320

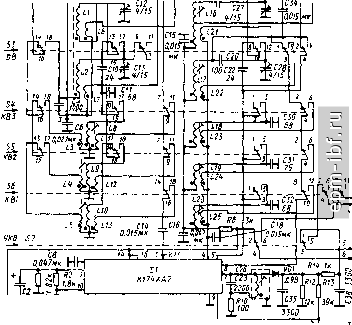

Кг ftp ![]() Puc. 4.33. Принципиальная электрическая схема радиоприемника Урал-320> Продолжение табл. 4.19
![]() Рис. 4.34. Принципиальная электрическая схема блока УКВ-2-1 Таблица 4.!
Первый каскад блока УЗЧ выполнеи иа двух, связанных между собой гальванически, транзисторах с разной проводимостью: VT1 (КТ209К) и VT2 (КТ315). Транзистор VT1 малошумящий. С коллектора транзистора VT2 через разделительный конденсатор С4 сигнал поступает иа частотно-зависимые цепи, с помощью которых осуществляется коррекция частотной характеристики по нижним и верхним звуковым частотам. С движков регуляторов тембра сигнал через разделительный конденсатор С9 подается иа вывод 5 микросхемы (иа иеии-вертирующий вход операционного усилителя). Микросхема выполняет функции предварительного и предокоиечного усилителей, обеспечивающих необходимое усиление по напряжению. Коэффициент усиления определяется отношением сопротивлений резисторов Я16 и R15. Благодаря глубокой отрицательной связи через R16 н С14 достигается необходимое значение коэффициента не- линейных искажений в рабочем диапазоне частот. На выходе блока УЗЧ включены два каскада усилителя мощности, выполненные иа комплементарных парах транзисторов VT4, VT5 (КТ315, КТ316) н VT6, VT7 (КТ817, КТ816) по схеме эмиттерных повторителей. Необходимое смещение на базах транзисторов VT4, VT5 н ток покоя усилителя мощности устанавливаются резистором R20. Транзистор УТЗ используется в качестве термостабилнзнрующего элемента. Он устанавливается иа общем радиаторе с мощными транзисторами. Блок питания (У5) содержит трансформатор питания, два иестабилизнроваииых выпрямителя (на 14 н -14 В) два стабилизированных выпрямителя (иа 6,8 н 24 В), переключатель напряжения сети 127/220 В, сетевой разъем н выключатель сети питания. Стабилизированные напряжения 6,8 В используется .для питания высокочастотных каскадов раднопрнеминка. Напряжение |
