Рис. 4.35. Расположение узлов и блоков иа

шасси радиоприемника Урал-320 : / - блок питания; 2 - блок ПЧ-ЧМ; 3 - блок УКВ; 4 -магнитная антенна; 5 -блок КПЕ; 6 - блок КСДВ-ПЧ; 7 - блок УЗЧ; 8 - громкоговоритель

24 В - для подачи на варикапы электронной настройки блока УКВ. Нестабилизиро-ваиное двухполяриое напряжение 14 В используется для питания каскадов УЗЧ. Кроме того, блок питания обеспечивает переменное напряжение 5,7 В для питания лампочки подсветки.

Режимы работы транзисторов и микросхем по постоянному току приведены в табл. 4.19, 4.20.

Конструкция. Конструктивной базой радиоприемника Урал-320 служит шасси, выполненное из ударопрочного полистирола, на котором размещены функциональные блоки и узлы радиоприемника. Корпус приемника состоит из пластмассовой лицевой панели, в которой выполнена акустическая

решетка, двух боковин и верхней крышки, выполненных из фанеры и отделанных шпоном древесины ценных пород. Шкала закреплена иа лицевой панели корпуса. Задняя стенка выполнена из ударопрочного полистирола с нанесенными надписями и знаками.

На шасси приемника расположены (рис. 4.35) функционально законченные блоки: КСДВ-ПЧ (У2), ПЧ-ЧМ (УЗ), УКВ (У1) блок питания (У5), блок УЗЧ (У4) и верньерно-шкальное устройство.

Крепление блоков и деталей промежуточного соединения осуществляется с помощью шурупов и частично винтов.

Радиоприемник имеет четыре ножки, выполненные из резины.

Выключателем сети служит переключатель сети ПКН41-1.

Громкоговоритель крепится иа лицевой панели. В качестве регуляторов громкости и тембров используются переменные резисторы типа СПЗ-30.

Сетевой шнур соединен с приемником че-)ез розетку блокировки РБ-Д и ножевую ЗН вилку.

Переключение напряжения сети (127/220 В) производится переключателем ПНС2-1, сменой положения предохранителя в розетке блокировки РБ-Д.

Узел магнитной антенны смонтирован иа пластмассовом держателе, который крепится иа плате блока КСДВ-ПЧ.

Верньерное устройство размещено на под-шкальиике, который шурупами крепится к щасси. Ход указателя 225 мм. Кинематическая схема вериьерио-шкальиого устройства приведена иа рис. 4.36. В него входят два ролика 1 и 9, шкив 4, ось настройки 3,

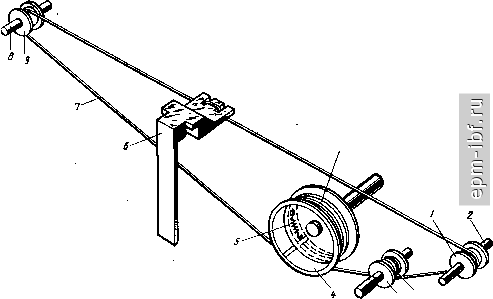

Рис. 4.36. Кинематическая схема ВШУ радиоприемника Урал-320 : 1,9 - ролнкн; 2, 6 - оси; 3 - ось настройки; 4 - шкнв; 5 - пружина; 6 - указатель; 7 - шнур

2.S витка

3 ЗВитка

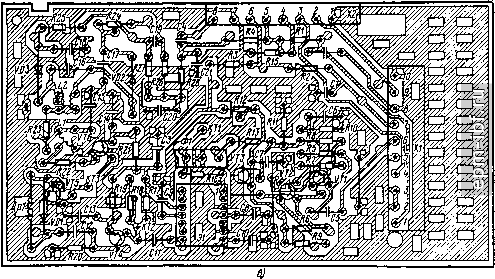

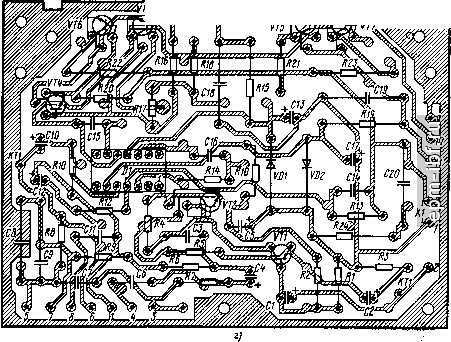

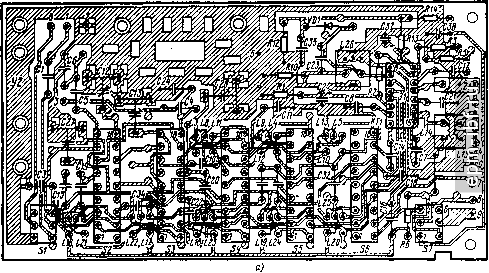

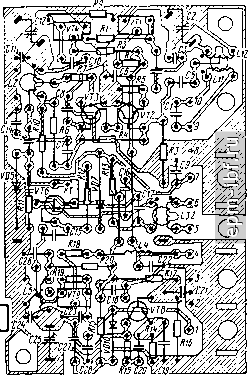

Рис. 4.37. Расположение радиоэлементов иа печатных платах радиоприемника

Урал-320 : (начало) а-блок КСДВ-ПЧ-АМ; б - блок УКВ; в - блок ПЧ-ЧМ; г - блок УЗЧ; 5 - блок питания

Рис. 4.37 (продолжение)

шиур 7 с пружиной 5 и указатель 6. Вращая ручку настройки, которая установлена на оси, вращательное движение преобразуется -в поступательное и передается на указатель. Настройка осуществляется конденсатором переменной емкости (диапазон AM) и переменного резистора (диапазона ЧМ), на осях которых неподвижно закреплены зубчатые колеса, посредством движения ко-

торых движение с ручки настройки передается на конденсатор переменной емкости и переменный резистор.

1ри вращении ручки настройки по часовой стрелке указатель двигается слева направо, при этом зубачтые колеса конденсатора переменной емкости и переменного сопротивления вращаются против часовой стрелки.
