-2.0 г 2,0

150..,3550 150... 10 ООО

по электрическому напряжению (в диапазонах ДВ, СВ прн глубине модуляции 0,8 и номинальной выходной Мощности), на частоте %, не более:

до 400 Гц . . .

свыще 400 Гц Выходная мощность, Вт:

номинальная . максимальная (при коэффициенте нелинейных искажений не более 107о) .... характеризующая устойчивость к микрофонному эффекту . . . .Диапазон воспроизводимых частот, Гц, не уже:

в диапазонах ДВ н

СВ ......

при воспроизведении грамзаписи , . . . Действие АРУ в диапазонах ДВ и СВ: при изменении входного напряжения на 26 дБ выходное напряжение изменяется, дБ, не более . . . Габаритные размеры,

мм........152X310X400

Масса, кг, не более . . 7,5

Принципиальная схема. Радиоприемная часть радиолы Серенада-406 выполнена по супергетеродинной схеме на 13 транзисторах, четырех полупроводниковых диодах и выпрямительном элементе (рис. 4.38).

Во входных цепях диапазонов ДВ и СВ применены одиночные резонансные контуры, имеющие индуктивно-емкостную связь с антенной и индуктивную - со смесителем.

Преобразователь частоты включает в себя смеситель, выполненный, на транзисторе VT3, и отдельный гетеродин, выполненный на транзисторе VT1. Нагрузкой смесителя является пьезокерамический фильтр типа Z, согласованный с помощью фильтра L12C23 с выходным сопротивлением смесителя.

Двухкаскадный УПЧ выполнен на транзисторах VT4 и VT5. Системой АРУ охвачены первый каскад УПЧ, смеситель и специальный каскад, выполненный на транзисторе VT2, расширяющий динамический диапазон действия АРУ.

Детектор выполнен на диоде VD2.

На транзисторах VT6 и VT7 выполнен согласующий каскад, применение которого позволяет уменьшить число механических контактов переключения диапазонов, устранить связь между выходом и входом УПЧ, повысить устойчивость его работы. Транзистор VT6 работает только в режиме Звукосниматель и предназначен для согласования входа УЗЧ с головкой звукоснимате-

Таблица 4.23. Напряжения на выводах транзисторов радиолы *Серенада-406

Примечания. 1. Измерения произведены прибором Ц-4313.

2. Режимы могут отличаться от указанных в таблице значений не более чем на 20%.

ЛЯ. Транзистор VT7 работает только в режиме приема. Четырехкаскадный УЗЧ выполнен на транзисторах VT8-VT13. Весь УЗЧ охвачен глубокой отрицательной обратной связью.

Блок питания состоит из силового трансформатора Т1 и кремниевого выпрямительного элемента.

Режим работы транзистора по постоянному току приведены в табл. 4.23.

Конструкция. Радиола Серенада-406 --модель настольного типа.

Корпус радиолы разборный. Он состоит из нижней штампованной металлической рамы, на которой установлены элементы внутренней конструкции; верхней штампованной металлической рамы, иа которой установлено электропроигрывающее устройство; двух деревянных боковин, декорированных ударопрочным полистиролом; передней панели, на которой закреплены громкоговоритель типа 2ГД-40 и шкала настройки; задней картонной стенки с укрепленным на ней разъемом типа РБ-Д для подключевня к сети переменного тока; нижней картонной крышки, съемной крышки, закрывающей электропроигрывающее устройство, выполненной из дымчатого полистирола.

Большинство элементов схемы радиолы размещено на печатной плате (рис. 4.39), которая соединена с остальными элементами (блоком КПЕ, силовым трансформатором, конденсаторами фильтра блока питания, регуляторами громкости и тембра) с помощью монтажных проводов.

Кинематическая схема верньерно-шкального устройства приведена на рис. 4.40.

В табл. 4.24 приведены моточные данные контурных катушек индуктивности и силового трансформатора.

Разборка и сборка. Для разборки радиолы необходимо: снять крышку, отвернуть крепежный винт на задней стенке радиолы, небольшим усилием отогнуть заднюю стеи-

wen kTsa Y, I !

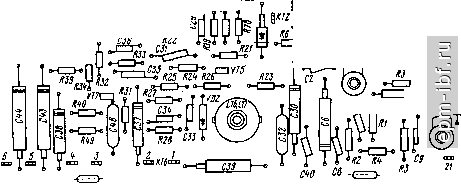

Рис. 4.39. Расположение радиоэлементов иа печатной плате радиолы Сереиада-406

ку от корпуса так, чтобы она вышла из пазов боковин, и сиять заднюю стенку вместе с разъемом РБ-Д; снять два декоративных колпачка, прикрывающих головки винта иа верхней раме, и отвернуть вииты; разжав небольшим усилием задние кронштейны нижней рамы в стороны, вывести поочередно кронштейны верхней рамы из пазов и снять верхнюю раму вместе с ЭПУ; сиять

Рис. 4.40. Кинематическая схема ВШУ радиолы Серенада-406

ручку настройки; выдвинуть боковины, нижнюю стеику.

Замену передней панели и головки громкоговорителя необходимо производить в следующей последовательности: снять ручкн регуляторов громкости, тембра, переключателя диапазонов, сиять четыре пружины, крепящие лицевую панель в сборке к кронштейнам, отпаять головку громкоговорителя, снять четыре пружины, крепящие головку громкоговорителя, и произвести замену головки.

Для замены шкалы нужно срезать головки пластмассовых штырей, крепящих шкалу, и сиять ее.

После проведения ремонта и настройки сборку радиолы необходимо производить в следующем порядке: установить лицевую панель на место, закрепить четырьмя пружинами к кронштейнам и распаять головку громкоговорителя; вдвинуть боковины по направляющим отгибам до упора, установить верхнюю раму с ЭПУ так, чтобы боковые полки рамы вошли в пазы боковин, завернуть два виита и надеть иа них колпачки, надеть ручки регулировки, тембра, переключателя диапазонов, установить нижнюю стенку, установить заднюю стеику с разъемом РБ-Д, закрепив ее впитом с пломбировочной чашкой, установить ручку настройки, крышку радиолы.

Таблица 4.24. Моточные данные катушек индуктивности и силового трансформатора радиолы 1сСеренада-406>

ЭЛЕГИЯ-10в-СТЕРЕО

Элегня-106-стерео - радиола первой группы сложности, предназначена для приема н воспроизведения программ радиовещательных станций^ амплитудной модуляцией в диапазонах ДВ, СВ и KB и с частотной модуляцией в диапазоне УКВ, в том числе стереофонических передач по системе стереофонического радиовещания с полярной модуляцией, а также для воспроизведения стерео- и монофонических звукозаписей с грампластинок с помощью электропроигрывателя,

В радиоле имеются вспомогательные устройства: магнитная антенна (МА) в диапазонах ДВ н СВ; встроенная УКВ антенна; система бесшумной настройки (БШН) в диапазоне УКВ, фиксированные настройки (ФН) в диапазоне УКВ (на четыре станции) ; автоматическая подстройка частоты (АПЧ) в диапазоне УКВ; ступенчатая регулировка полосы пропускания тракта AM- Узкая (УП), Широкая (ШП); автоматическое включение режима Местный прием (МП); стрелочный индикатор настройки; индикатор наличия стереопередачи; раздельные регуляторы громкости (для каждого канала); плавные регуляторы тембра верхних и нижних звуковых частот.

В радиоле предусмотрены гнезда для подключения внешней антенны и заземления

(для диапазонов ДВ, СВ и KB); внешней антенны для диапазона УКВ (1:1-дальний прием; 1 : 30 - ближний прием); магнитофона на запись и воспроизведение; элек-тропроигрывающего устройства с магнитной головкой; стереотелефонов; акустических систем.

Питание радиолы осуществляется от сети переменного тока частотой 50 Гц напряжением 220 В.

Технические характеристики:

Диапазоны принимае мых частот (волн): ДВ, кГц (м) . .

СВ, кГц (м) . КВЗ, МГц (м) КВ2, МГц (м) КВ1, МГц (м) УКВ, МГц (м)

Реальная чувствитель ность (при выходной мощности 50 мВт) со

150,0...405,0 (2000...740,7) 525,5... 1605,0 (571,4... 186,9) 3,95...5,75 (75,0...52,2) 5.9...7,35 (50,85...40,81) 9,4 .12,1 (31,91...24,8) (65,8...73,0 (4,56...4,11)
