Сигнал AM с выхода демодулятора (блока А1) поступает на вывод 8 объединительной платы (блок А4) и далее на базу транзистора VT7, обеспечивающего подъем частотной характеристики в области верхних звуковых частот.

Далее сигнал AM с эмиттерного повторителя на транзисторе VT8 проходит на вход стереодекодера (вывод / разъема XI), затем с коллектора транзистора VTl через резисторы R27, R28 поступает на выходные транзисторы VT14 и VT15 блока стереодекодера. С выхода стереодекодера (выводы 8 и 10) сигнал поступает на выводы 5 и 5 разъема XI-Х9 ( Усилитель ) и далее на усилительно-воспроизводящее устройство.

Сигнал ЧМ с выхода блока ДЧМ-1-5 (вывод 10 разъема Х6) поступает на базу транзистора VT9, проходит на вход стереодекодера (У1), далее разделяется по каналам А к В при приеме стереопередач и поступает на выход РПУ (выводы 3. 5 разъема Х9 Усилитель ).

В режиме монопередачи каскад восстановления поднесущей в блоке стереодекодера (У/) на транзисторах VT2, VT5, VT6 за-шунтирован открытым транзистором VT4 объединительной платы для уменьшения уровня шумов, создаваемых этим каскадом.

Устройство стереоиндикации работает следующим образом.

Сигнал с открытого ключа на транзисторах VT7 и VT8 в блоке стереодекодера (УУ) через вывод 6 разъема XI поступает на вход триггера на транзисторах VT3 и VT1 (на плате А4), который закрывает транзистор VT4.

Закрытый транзистор VT4 не шунтирует базу транзистора VT9 блока стереодекодера, и в стереодекодере сигнал разделяется иа два канала А и В, т. е. обеспечивается режим Стерео .

Одновременно ключ иа транзисторах VT7 и VT8 стереодекодера открывается и загорается светодиод Н5 стереоиндикации.

Схема индикации точной настройки ЧМ тракта обеспечивает совместимость с индикацией настройки AM тракта. При точной настройке стрелка индикатора отклоняется в максимальное положение, а при расстройке отклоняется к минимальному.

Поскольку при точной настройке и при отсутствии сигнала напряжение на выходе АПЧ блока ДЧМ-1-5 (УЗ) одинаково, для предотвращения ложного показания индикатора в схему включен ключ на транзисторе VT16, который позволяет устанавливать стрелку индикатора в начало щкалы. Ключ открывается напряжением, поступающим при отсутствии сигнала с выхода схемы БШН блока ДЧМ-1-5 (УЗ).

Транзисторы VT2 и VT5 обеспечивают ограничение полосы захвата и удержания системы автоматической подстройки частоты.

Плата фиксированных настроек (блок А5) содержит цепи установки опорных напряжений, выполненные иа транзисторах VT2-VT4, буферный каскад на транзисторе VT1 и четыре переменных резистора RI--

R4. Блок А5 предназначен для фиксированной установки частоты настройки в диапазоне УКВ путем подачи напряжения смещения иа варикапы блока УКВ (У2).

Питание платы фиксированных настроек (-ЬЗО В) поступает с платы питания РПУ (блок A3) через вывод 4 разъемов Х2-Х4, вывод 3 разъемов Х2-Х7. Управляющее напряжение фиксированной настройки подается на варикапы блока УКВ (У2) с эмиттерного повторителя иа транзисторе VTl через вывод 4 разъемов Х2-Х7 и через вывод 4 разъема Х4.

Установка управляющего напряжения фиксированных настроек осуществляется переменными резисторами R1-R4.

Включение фиксированных настроек осуществляется включением переключателей S1.1-S1.4, установленных на объединительной плате (А4).

На транзисторах платы фиксированных настроек VT2 и VT3 выполнены цепи установки соответственно верхнего и нижнего опорных напряжений.

Блок питания РПУ состоит из трансформатора питания Т и платы питания (A3). Выпрямитель выполнен по мостовой схеме на диодах VD1-VD4. На транзисторах VT5 и VT6 выполнен стабилизатор напряжения 15 В. Стабилизатор напряжения 30 В выполнен иа транзисторе VT7 и микросхеме DA. Для регулировки напряжения 15 В используется подстроечный резистор R7, а для напряжения 30 В - резистор R10.

Усилительно-воспроизводящее устройство (УВУ) представляет собой двухканаль-ный усилитель звуковой частоты со встроенным электропроигрывателем и включает в себя: предварительный УЗЧ (A3), корректирующий усилитель УПЗ-15 (У1); оконечные УЗЧ (А6, All), платы оконечных транзисторов (А8, А12), регуляторы громкости (А1) и тембра (А4); соединитель входов (/45); платы коммутации (А2) и питания (А9); выпрямитель А10, блок ЭПУ (Л 7).

Соединитель входов (блок А6) содержит три микросхемы (DA1-DA3), представляющие собой электронные ключи для подключения входов Приеми. (Х6), УВ (5), НВ (Х7) ко входу предварительного УЗЧ. С помощью микросхемы DA1 осуществляется коммутация сигнала канала А, с помощью D/42 -сигнала канала В, а с помощью Z)i45 -сигнала с электропроигрывающего устройства.

Устройство работает следующим образом. В исходном положении все электронные ключи закрыты, входы Х5-Х7 отключены.

На выводы 9, 11-13 микросхем с делителя RI, R2 платы коммутации А2 приложено напряжение 0,5 В, на вывод / микросхемы 4,5 В.

На входе микросхем (выводы 4, 6, 8, 14) приложено постоянное напряжение 2 ... 3 В, на выходах микросхем (выводы 3, 7) - постоянное напряжение 2 В.

При нажатии одной нз кнопок переключателя S1 платы А2, например Приеми.

(S1.3), происходит подача отрицательного потенциала -15 В на выводы 11 микросхемы £)Л У и 12 микросхемы DA2. Электронный ключ иа микросхемы DAI и DA2 открывается, и сигнал поступает на вход предварительного УЗЧ.

При иажатии кнопки Моио> {S1.1) на выводы 11 и 12 микросхем DA1 и DA2 подается отрицательный потенциал -15 В с делителя R3, R4 платы А2, открывающий ключ. В результате входные каналы Л и В, выводы 6 микросхемы DA2 и 4 микросхемы DA1 соединяются между собой.

Аналогично работает ключ иа микросхеме DA3, предиазиачеииый для подачи сигнала со входа ЭПУ на плату предварительного УЗЧ (A3).

Плата коммутации (А2) содержит пять переключателей типа П2К (S1.1-S1.5). При включении переключателя выбранного источника сигнала подается управляющее напряжение -15 В иа электронные ключи, работа которых рассмотрена в описании платы соединителя входов (45).

Сигнал с блока ЭПУ (А7) через ключ, выполненный на микросхеме DA3 (блок А5), подается и а вход блока У1.

Усилитель предварительный звукоснимателя УПЗ-15 (блок У1) выполняет функции выравнивания частотной характеристики сигнала с электромагнитной головки звукоснимателя. Блок УПЗ выполнен иа микросхеме.

Коррекция частотной характеристики производится частотно-зависимыми цепочками, осуществляющими подъем частотной характеристики усилителя в области нижних частот и спад на частотах выше 1000 Гц, поскольку частотная характеристика электромагнитной головки ЭПУ имеет обратную характеристику.

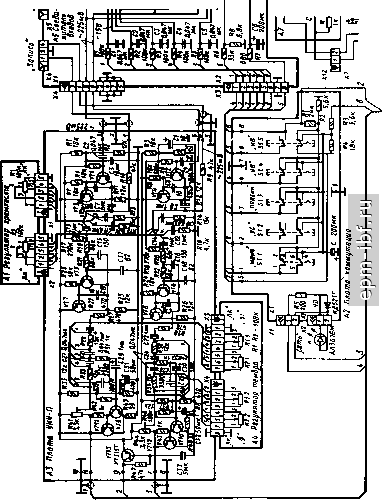

Предварительный усилитель сигналов звуковой частоты (блок A3) содержит два идентичных канала и состоит из эмнттерного повторителя, выполнеииого на транзисторах VTI и VT2, и усилителя активного фильтра, выполненного иа транзисторах VT3, VT5, VT7 (VT4, VT6, VT8). Между каскадами на транзисторах VT3 и VT5 (VT4 и VT6) включен регулятор громкости R] (R2), расположенный в блоке А1 и подключаемый через разъемы XI и Х2.

Регулировка тембра нижних частот осуществляется частотно-зависимой цепочкой R29, С23, С27, R33 (R30, С24, С28, R34). Регулировка тембра верхних частот осуществляется с помощью конденсаторов С25 (С26). Регуляторы тембра Rl.l и R2.1 (R1.2 и R2.2) расположены в блоке А4 и подключаются через разъемы ХЗ и Х4. Коэффициент усиления схемы блока A3 регулируется с помощью переменного резистора R41 (R44).

Оконечный усилитель звуковой частоты выполняет функции усиления мощности. Он содержит два идентичных канала (блоки АбиАИ).

Усилитель мощности выполнен по бестрансформаторной схеме с гальванической связью всех транзисторов и с глубокой отрицательной обратной связью, обеспечивающей высокое постоянство режимов, коэффициента усиления и минимальных нелинейных искажений.

Первый каскад усилителя мощности выполнен по схеме дифференциального усилителя иа транзисторах VT1, VT3.

Следующий каскад усилителя - на транзисторе VT6, работающем в режиме класса А.

Ток через транзисторы дифференциального усилителя VT1, VT3 стабилизирован генератором тока, выполненным на транзисторе VT2.

Транзисторы VT13 и VT2 оконечного каскада (в блоках А8 и AI2) работают в режиме В и представляют верхнее плечо двухтактного каскада, нижнее плечо выполнено на транзисторах VTI4 и VT] (блоки А8 и А12).

Для установки тока покоя и термостабилизации рабочей точки выходных транзисторов служит транзистор VT7. Ток покоя устанавливается переменным резистором R13.

Конденсаторы С4, С6, С7 служат для устранения самовозбуждения иа высоких частотах.

Применение каскада генератора тока иа транзисторе VT8 обеспечивает постоянство режима выходных транзисторов, симметричное усиление положительной и отрицательной полуволн сигнала.

В усилителе мощности предусмотрена защита от короткого замыкания нагрузки, выполненная на транзисторах VTIO и VT11 по схеме ограничения тока через выходные транзисторы.

При увеличении тока в одном из плеч иа резисторах R22 или R23 увеличивается падение напряжения, которое при определенном значении тока открывает транзисторы VT10 и VT11 и тем самым ограничивает повышение управляющих напряжений на базах транзисторов VT13 или VT14.

Цепочка R24 обеспечивает расширение полосы пропускания выходного каскада, предотвращает самовозбуждение при реактивном характере нагрузки.

Источник питания УВУ содержит трансформатор Т, выпрямитель (блок AI0), конденсаторы фильтра С1 и С2, плату питания (блок А9).

Выпрямитель (блок А10) вырабатывает иапряжеине -20 и 20 В. Он выполнен на диодах VD1. VD2 (-20 В) и диодах VD3, VD4 (20 В).

Плата питания (А9) содержит: выпрямитель по схеме удвоения, выполненный на диодах VD1, VD2; стабилизатор напряжения 27 В, выполиеиный на транзисторе VT3, микросхеме DA, стабилитроне VD4.

Установка напряжения 27 В осуществляется с помощью переменного резистора R5.

Режимы транзисторов и микросхем по постоянному току приведены в табл. 4.25 и
