к нему крепятся (рис. 4.44): блок регуляторов тембра; блок регуляторов громкости, предварительный УЗЧ, плата питания, модуль окоиечиого УЗЧ, выпрямитель, плата соединительная, соединитель входов, блок корректирующего усилителя УПЗ-15, трансформатор питания, плата коммутации, ЭПУ.

Компоновка РПУ и УВУ выполнена поблочно. Каждый блок соединяется с другим посредством разъемов.

Платы РПУ и УВУ выполнены на одностороннем фольгированиом гетинаксе.

Акустическая система - закрытого типа, малогабаритная, состоит из деревянного корпуса, отделанного ценными породами дерева. В нее входит низкочастотная динамическая головка 15ГД-14, и высокочастотная ЗГД-31.

Кинематическая схема верньерно-шкального устройства дана на рис. 4.45.

Моточные данные катушек контуров приведены в табл. 4.27, а трансформаторов питания - в табл. 4.28.

Разборка и сборка. Порядок разборки блока РПУ следующий: отключить питание, вынув вилку шнура питания из розетки электросети, отключить внешние устройства (кабель подсоединения входа, антенны), отвернуть сверху два виита крепления корпуса к шасси, отвернуть снизу четыре винта крепления, отвернуть четыре винта на задней панели, снять корпус; отвернуть шесть винтов крепления передней панели к шасси, предварительно сняв ручку настройки;

сборка блока РПУ производится в обратной последовательности.

Порядок разборки блока УВУ; отключить питание, вынув вилку шнура питания из розетки электросети, отключить внешние устройства (кабели входов, стереотелефо-ны, акустические системы), отвернуть четыре вннта крепления поддона (ножки ие отвинчивать), снять поддон, отвернуть по два винта крепления петель крышки, отвернуть четыре винта крепления задней панели, снять заднюю панель, отвернуть два винта крепления ЭПУ к шасси, сиять ЭПУ, отключив кабель питания и выхода, отвернуть шесть винтов крепления корпуса к шасси, снять корпус, выдвинув его в сторону задней панели, отвернуть три винта крепления панели сверху и четыре винта снизу, снять ручки тембров и громкости, снять переднюю панель; отвернуть четыре винта крепления декоративной панели к корпусу сверху, снять панель.

Сборка блока УВУ производится в обратной последовательности.

Порядок разборки акустической системы: отвернуть шесть шурупов крепления задней стенки, вынуть заднюю стеику нз корпуса АС, отпаяв кабель подключения к УВУ, отвернуть пять внитов крепления передней панели, снять переднюю панель, отвернуть четыре шурупа крепления громкоговорителей к корпусу АС, вынуть громкоговоритель в сторону передней панели, предварительно отпаяв монтажные провода.

Сборка АС производится в обратной последовательности.

1,5витка. 2,5витка

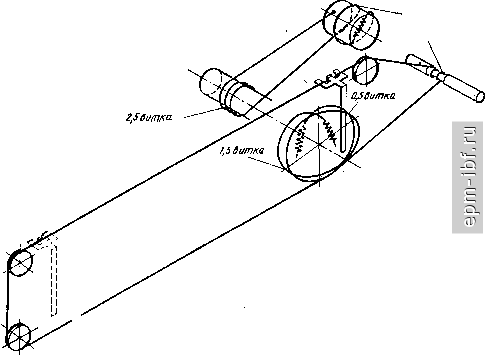

Рис. 4.45. Кинематическая схема ВШУ радиолы Элегия-106-стерео



Таблица 4.27. Моточные данные катушек контуров радиолы Элегия-106-стерео

<Я Я X

о S о

Тип намотки и сердечника

Число витков

Марка и диаметр провода, мм

ii. Ill

Ы

ДАМ-1-1

Ll.l L1.2

Секционная

М400НН-5

СС600НН-12

30+30+30 (отвод от 30)

ЛЭП 3X0,06 ПЭВТЛ-1 0,125

0,465

22+22+22

ЛЭП 3X0,06

0,465

L3.1 L3.2

33+33+33 4+4+4

ЛЭП 3X0,06 ПЭВТЛ-1 0,125

0,465

L4.1 L4.2

2+2+2 42+42+42

ПЭВТЛ-1 0,125 ЛЭП 3X0,06

0,465

Ll.l L1.2

Секционная СС600НН-14

450+450+450 185+185+185

ПЭВ-2 0,08 ПЭВ-2 0,08

2880

0,25

L2.1 L2.2

170+170+170 50+50+50

ПЭВ-2 0,08 ЛЭП5 0,06

L3.1 L3.2

Рядовая СС100НН-12

15 25

ПЭВТЛ-1 0,125 ПЭЛЛО 0,16

L4.1 L4.2

10 18

ПЭВТЛ-1 0,125 ПЭЛЛО 0,18

L5.1 L5,2

8 13

ПЭВТЛ 0,125 ПЭЛЛО 0,28

1,58

10,6

L6.1 L6.2 L6.3

Секционная СС600НН-12

26+26+26 10+10+10 170+170+170

ПЭВТЛ-1 0,125 ПЭВТЛ-1 0,125 ПЭВТЛ-2 0,08

2200

0,25

L7.1 L7.2 L7.3

7+7+7 50+50+50

ПЭВТЛ-1 0,125 ПЭВТЛ-1 0,125 ЛЭП 5X0,06

L8.1 L8.2 L8.3

Рядовая

10 1

ПЭВТЛ-1 0,125 ПЭВТЛ-1 0,125 ПЭЛЛО 0,16

L9.1 L9.2 L9.3

ПЭВТЛ-1 0,125 ПЭВТЛ-1 0,125 ПЭВЛЛО 0,18

LlO.l L10.2 L10.3

ПЭВТЛ-1 0,125 ПЭВТЛ-1 0,125 ПЭЛЛО 0,28

1,13

10,6

L12.1 L12.2

Секционная СС600НН-12

80+80+80 (отвод от 190, 230)

ПЭВТЛ-1 0,125 ЛЭП 3X0,06

0,71

L13.1 L13.2

Секционная СС600НН-12

34+34+34 (отвод от 78, 98)

ПЭВТЛ-1 0,125 ЛЭП 5X0,06

L14.1 L14.2

Рядовая СС100НН-12

20,5 (отвод от 2,5)

ПЭВТЛ-1 0,125 ПЭЛЛО 0,16

L15,1 L15.2

15,5 (отвод от 2,5)

ПЭВТЛ-1 0,125 ПЭЛЛО 0,18



продолжение табл. 4.27

Тип намотки и сердечника

Число витков

Марка и диаметр провода, мм

ДЧМ-1-5

L16.1 L16.2

Ll.l

L1.2 Ll.l

L1.2 L2.1

L2.2

Однослойная

СС ЮОНН-12

Секционная М600НН-8 К12Х9Х8 Секционная

Секционная М600НН-8 К12Х9Х8 Секционная

10,5 (отвод от 2,5)

10,4±0,4

10±0,2 260+220

200+200 460±3

700±5

ПЭВТЛ-1 0,125 ПЭЛЛО 0,28

ПЭВТЛ-1 0,18

ПЭВТЛ-1 0,18 ПЭВТЛ-1 0,1

ПЭВТЛ-1 0,08 ПЭВТЛ-1 0,08

ПЭВТЛ-1 0,08

1,2± ±0,2

2,7± ±0.1

2,8± ±0,1

10±0,1

31,25 кГц

31,25 кГц

Таблица 4.28. Моточные данные трансформатора питания радиолы Элегия-Юб-стерео

Вывод

Число витков

Марка и диаметр провода, мм

Магиитопровод

Блок РПУ

2960

ПЭВ-1 0,2

ШЛ16Х16

ПЭВ-1 0,2

ПЭВ-1 0,2

ПЭВ-1 0,63

Блок УВУ

1-2-3

474 (отвод

ПЭВ-1 0,45

ПЛМ 20X32X58

1-2-3

от 200)

ПЭВ-1 0,224

12,5

ПЭВ-1 0,224

9-10

ПЭВ-1 0,9

9-10

ПЭВ-1 0,224

Р а .3 д е Л 5.

СТЕРЕОФОНИЧЕСКИЕ РАДИОКОМПЛЕКСЫ И МУЗЫКАЛЬНЫЕ

ОДА-101-СТЕРЕО

Ода-101-стерео - стереофонический малогабаритный радиокомплекс первой группы сложности, выполнен в блочном испол-неини и предназначен для работы в стационарных условиях. Он состоит из четырех функционально-законченных блоков - тюнера, магнитофона, усилительно-коммутационного блока, блока оконечных усилителей, выполненных в едином стилевом оформлении, блока электропроигрывателя ( Ор-

фей-101-стерео ) и двух акустических систем.

Радиокомплекс Ода-101-стерео обеспечивает:

прием передач радиовещательных станций в диапазоне УКВ с частотной модуляцией, в том числе прием передач по системе стереофонического вещання с полярной модуляцией; воспроизведение моно- и стереофонической грамзаписи; запись и вое-
