зи через резистор R37 иа базу транзистора VT9 позволяет стабилизировать напряжение на коллекторах транзисторов VT14 и VT15, которые представляют собой комплементарную пару. Это напряжение предварительно устанавливается подстроечным резистором R26 и должно быть равно половние напряжения источника тока, что теоретически соответствует минимальным нелинейным искажениям. На практике из-за различий в характеристиках выходных транзисторов минимальные нелинейные искажения могут достигаться и при отклоиеини напряжения в средней точке иа коллекторах транзисторов VT14 и VT15 от 4,5 В иа ±10... 15 %.

Транзистор VT11 является элементом температурной стабилизации режима работы предокоиечного и окоиечиого каскадов.

Режимы работы транзисторов по постоянному току приведены в табл. 1.14.

Конструкция. Корпус приемника изготовлен из ударопрочного полистирола. Ручки настройки и регулятора громкости с выключателем источника питания, шкала и акустическая решетка расположены на лицевой панели, а движок переключателя диапазонов, гнезда для подключения внешней антенны, головных телефонов и внешнего источника питания - на задней крышке приемника.

В нижней части корпуса приемника имеется отверстие, закрываемое крышкой, для установки источников тока (батарей).

Лицевая панель сочленена с корпусом приемника с помощью пластмассовых бобышек, которые после установки панели на корпус оплавлены изнутри.

Внутри корпуса размещены: верньерио-шкальное устройство, динамическая головка, планка с декоративными контактными пружинами для подключения источников тока, печатная плата с элементами схемы

Таблица 1.14. Напряжения на выводах транзисторов радиоприемника *Хазар-404

Примечания. I. Режимы транзисторов по постоянному току измерены относительно минуса источника питания.

2. Напряжения на выводах транзисторов могут отличаться на ±20% относительно указанных в таблице.

Рис. 1.15. Кинематическая схема ВШУ радиоприемника Хазар-404

приемника. Вериьерио-шкальиое устройство (рис. 1.15) крепится к корпусу приемника двумя самоиарезающими винтами. Динамическая головка громкоговорителя установлена своими отверстиями иа бобышки корпуса и укреплена на них четырьмя пружинами, изготовленными из пружинной стали. Пластмассовые бобышки корпуса, предиазиачениые для крепления печатной платы и задней крышки, армированы стальными буксами с резьбой. Задняя крышка приемника крепится тремя винтами МЗХ20 к двум стальным стоикам платы и к бобышкам корпуса,

Ручки управления приемником сборные, состоят из двух деталей каждая: ручки и полиэтиленовой втулки.

Печатная плата с установленными на ней деталями крепится к корпусу в трех точках с помощью двух стальных стоек и одного винта.

Печатная плата изготовлена из фольгированного гетинакса толщиной 1,5 км. На ней смонтированы все элементы схемы приемника (рис. 1.16), включая планку с гнездами для подключения головного телефона и внешнего источника тока, переменный резистор регулятора громкости с выключателем источника тока, магнитная антенна, гнездо для подключения внешней аитениы. Магнитная аитеииа выполнена на ферритовом стержне марки 400 НН длиной 140 и диаметром 8 мм. Элементы типа 343 и батареи типа 3336 устанавливаются в приемник с помощью двух типов пластмассовых кассет. Полярность установки батарей и элементов указана на кассетах.

Приемник имеет гнездо соединителя для подключения к внешнему источнику постоянного тока напряжением 9 В. Источник подключается с помощью штекера-соединителя путем вставления его в гнездо соединителя до упора. При этом внутренние источники тока отключаются. Минус виеш-иего источника тока должен быть соединен с центральным электродом штекера.

Моточные данные катушек индуктивности приведены в табл. 1.15,

Порядок разборки и сборки радиприем-ника. Для разборки приемника необходимо; снять крышку батарейного отсека и извлечь источники тока. Освободить три виита крепления задней крышки приемника и отделить ее от корпуса. Чтобы извлечь

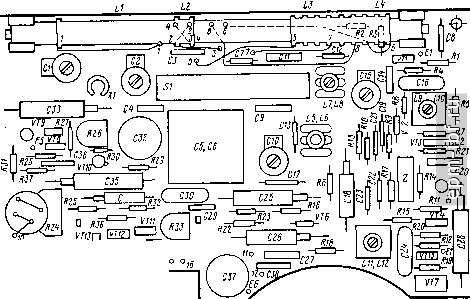

Pnc. 1.16. Расположение узлов и деталей на печатной плате радиоприемника Хазар-404

Таблица 1.15. Моточные данные катушек индуктивности радиоприемника

<:Хазар-404

печатную плату, необходимо снять ручку регулятора громкости, потянув ее на себя, отвернуть винт и две стойки крепления. При необходимости нужно вынуть из пазов корпуса планку с пружинами для подключения источников тока.

Для снятия вериьерно-шкального устройства необходимо снять с оси ручку настройки, потянув ее иа себя, после чего отвернуть два винта крепления основания верньера к корпусу и извлечь верньер.

Перед установкой винтов при креплении основания верньера к корпусу необходимо завести верхнюю часть основания верньера под приливы, имеющиеся в верхней части корпуса. При установке платы в корпус необходимо совместить выступ поводка конденсатора переменной емкости с прорезью шкива верньерно-шкального устройства, а при установке задней крышки - паз движка с выступом переключателя диапазонов.

Собирают приемник в обратном порядке.

АЛЬПИНИСТ-320

Альпинист-320 - переносный радиоприемник третьей группы сложности, предназначен для приема передач РВ станций в диапазонах ДВ и СВ на внутреннюю магнитную антенну. В приемнике имеются гнезда для подключения внешней антенны, заземления, телефона.

Приемник питается от шести элементов типа А343 с общим напряжением 9 В или от двух батарей типа 3336 Планета-1 , а также от сети переменного тока частотой 50 Гц и напряжением 220 В.

Технические характеристики:

Диапазон принимаемых частот (волн), кГц(м). не уже:

ДВ....... 148...285

(2027...1050)

СБ....... 525...1607

(571,4...186,7)

Чувствительность при отношенин сигнал/шум не менее 20 дБ по напряженности поля, мВ/м, не хуже:

ДВ.......1,8

СВ.......0,8

Селективность по соседнему каналу при расстройке на ±9 кГц в диапазоне СВ, дБ, не

менее.......30

Максимальная выходная мощность, Вт, ие

менее...... . 0,5

Коэффициент гар.мо-ник всего тракта усиления по электрическому напряжению (при номинальной выходной мощности 0,3 Вт, глубине модуляции 80% и частоте модуляции

1000 Гц) в диапазоне СВ, %, не более ... 5 Выходная мощность, характеризующая устойчивость к .микрофонному эффекту, Вт,

ие менее......0,5

Ток потребления при

Явых = 0 (ток покоя),

мА, не более . ... 25

.Масса (без источников

питания), кг . ... 1,5

Габаритные раз.меры,

мм........ 260X170X70

Принципиальная схема. Радиоприемник Альпинист-320 собран на 11 транзисторах и 2 полупроводниковых диодах (рис. 1.17). Входные цепи выполнены на ферритовом стержне по схеме с индуктивной связью. Катушки входных контуров L1.1 и L2.1 посредством катушек связи

L1.2 и L2.2 индуктивно связаны с каскадом преобразователя частоты.

Преобразователь частоты собран по схе-.ме дифференциального усилителя. Такая схема обеспечивает оптимальную амплитуду гетеродина во всем диапазоне частот. При слабом входном сигнале транзистор VT1 закрыт, и в качестве преобразователя работает транзистор VT2. По мере увеличения уровня входного сигнала благодаря действию АРУ транзистор VT2 закрывается, одновременно увеличивается ток через транзистор VTI, который в это время начинает выполнять частично функцию гетеродина. При большом сигнале на входе транзистор VT2 практически полностью закрыт, и в качестве гетеродина работает транзистор VT1. Для предотвращения ухода частоты гетеродина суммарный ток коллекторов транзисторов VT1 и VT2 стабилизируется стабилизатором на транзисторах Vf3 и VT4, одновременно выполняющих функции усилительных каскадов УПЧ. Транзисторы VT3 и VT4 связаны между собой по постоянному току. Возможные изменения суммарного тока коллекторов транзисторов VT1 и VT2 вызывают соответствующие изменения напряжения на резисторе R8, которое усиливается транзисторами VT3 и VT4 и подводится к базам транзисторов VJ1 и VT2. При работе АРУ суммарный ток транзисторов VT1 и VT2 также практически остается неизменным, что обеспечивает стабильность частоты гетеродина.

Гетеродин выполнен по индуктивной трехточечной схеме с трансформаторной связью контуров {L3.2 и L4.2) с каскадом преобразователя. Нагрузкой преобразователя является контур промежуточной частоты L5 С15, который посредством емкостного делителя С16, СП связан с пьезокерамическим фильтром Z, обеспечивающим основную селективность по соседнему каналу.

С выхода пьезокерамического фильтра сигнал через согласующий контур L6.2 С19 С20 подается на базу транзистора УТЗ первого каскада УПЧ. Усиленное напряжение снимается с нагрузочного резистора R9 и подается на базу транзистора VT4, в коллекторную цепь которого включен контур L7 С21. Выделенное этим контуром напряжение ПЧ детектируется диодом VD1. Затем напряжение звуковой частоты подается на вход УЗЧ.

Усилитель звуковой частоты - четырехкаскадиый. Первый каскад собран на транзисторе VT5 по схеме ОЭ. Каскад через конденсатор СЗО связан с транзистором VT6, также выполненным по схеме ОЭ. Транзистор VT6 гальванически связан с последующим предоконечным каскадом VT7. Выходной каскад УЗЧ выполнен по двухтактной бестрансформаторной схеме н-а комплементарной паре транзисторов VT9 и VTIO. Выходной каскад гальванически связан с коллекторной нагрузкой предокоиечного каскада. Отрицательная обратная 31
