АБ Демодулятор ДЧМЧ-б

А1 Плата одъединительная

А W Плата шкалы ттнаО настроит

АлштШ

Ав Плата индиктоо mowou иастроики

д II

КД105А КД105 А

cSeorodot) ил<о/1ы

КдтА ; :>

VB35 ХД10}А

те 10к

misr.

В19 НИШ

ijK 20

AS Плато школы постройки

ЧВП ( AB07SM

21 22

, переключатель напрн/ке ния сети

юдаП U ик

4TS Isk BTJISr

t-1 L QtI

VT} KT3I5B

Tl fl

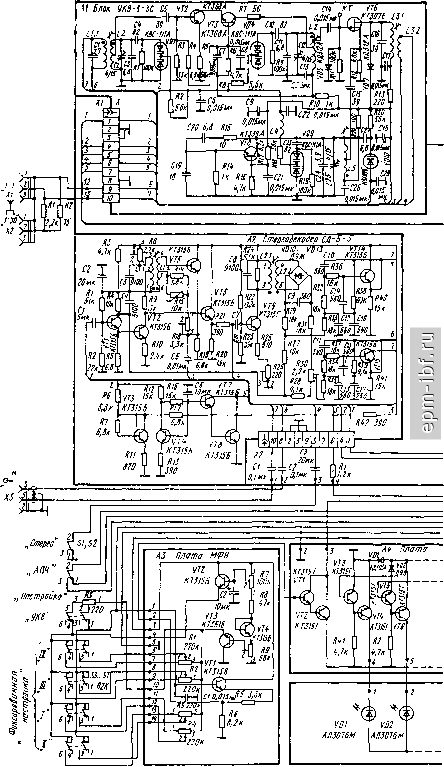

Puc. 5.2. Принципиальная электрическая схема блока тюнера радиокомплекса Ода-101-стерео

контур УРЧ L2C10CHC12C13 VD4 и контур гетеродина L5C23C24C25C26 VD9. Перекрытие по диапазону обеспечивается изменением управляющего напряжения от 2 до 27 В, снимаемого с переменного резистора R3 Настройка . Имеется возможность фиксации четырех заранее выбранных частот диапазона УКВ, для чего служат переключатели S4-S7 и переменные резисторы R1-R4, расположенные в блоке фиксированных настроек (АЗ).

Автоматическая подстройка частоты гетеродина осуществляется изменением емкости варикапа VD10, включенного в контур гетеродина, за счет изменения управляющего напряжения, поступающего через переключатель АПЧ S2 с выхода АПЧ блока ДЧМ (А6). Диодные ограничители VD5 и VD7 в базовой и коллекторной цепях транзистора VT6 предотвращают перегрузку смесителя.

Принимаемый сигнал с контура УРЧ через разделительный конденсатор СМ подается в цепь затвора транзистора VT6, а сигнал гетеродина (через конденсатор CI5) - в цепь истока.

Сигнал промежуточной частоты 10,7 МГц выделяется на контуре в цепи стока транзистора VT6 L3.1 С16С17 и через катушку связи L3.2 подается на вход первого каскада блока УПЧ-ЧМ (А6) - на базу транзистора VT1.

Напряжение питания блока УКВ 5 В. Оно снимается с делителя напряжения на резисторах R3, R4 объединительной платы и подается на вывод 7 разъема 8 блока УКВ. Режимы работы транзисторов блока УКВ по постоянному току приведены на принципиальной схеме.

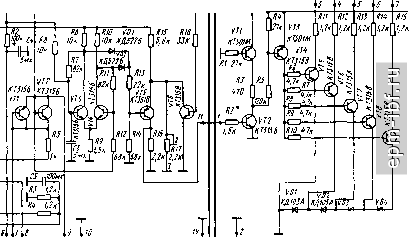

Блок УПЧ-ЧМ и демодуляции-ДЧМ-1-5 (Аб) выполнен на 11 транзисторах и двух микросхемах. Сигнал промежуточной частоты 10,7 МГц с ФПЧ смесителя блока УКВ (А!) через конденсатор С1 поступает на базу транзистора VT1 первого каскада УПЧ, выполненного по схеме с общим эмиттером. С нагрузки каскада (резистора R2) сигнал промежуточной частоты поступает на базу транзистора VT2, выполняющего функцию второго каскада УПЧ. С нагрузки этого каскада (резистора R4) сигнал промежуточной частоты поступает на базу транзистора УТЗ - третьего каскада УПЧ. Нагрузкой третьего каскада УПЧ является пьезокерамический фильтр, обеспечивающий требуемую селективность по соседнему каналу.

В первом каскаде УПЧ применена последовательная отрицательная обратная связь по постоянному и переменному току за счет включения в цепь эмиттера транзистора VT1 резистора R3, не зашунтированно-го конденсатором. За счет этого обеспечивается температурная стабилизация рабочей точки транзистора VTt. С резистора R5 в цепи эмиттера транзистора 2 второго каскада УПЧ на базу транзистора / пода-274 ется отрицательная обратная связь по на-

пряжению. Для уменьшения глубины обратной связи на частоте сигнала резистор R5 зашунтирован конденсатором С2.

Сигнал промежуточной частоты с пьезокерамического фильтра поступает на вход (вывод 13) интегральной микросхемы. Мик-кросхема выполняет функцию демодулятора ЧМ сигнала (ее структурная и принципиальная схема приведены в приложении 1).

Микросхема содержит восьмикаскадный дифференциальный усилитель-ограничитель (иа транзисторах VT1-VT24), заканчивающийся каскадами эмиттерных повторителей (на транзисторах VT25 и VT26). На транзисторах VT31. VT41, VT29 выполнена схема совпадений, которая вместе с подключенным к выводам 2 п 6 микросхемы колебательным контуром Ll.l СП образует частотный детектор, основанный на принципе фазового детектирования.

С выхода усилителя-ограничителя на один вход схемы совпадений (на базы транзисторов УТ31 и VT41) импульсы поступают непосредственно, а на другой (на базы транзисторов УТ29 и VT42) - через линию задержки. Роль линии задежки выполняет колебательный контур Ll.l СП. На резонансной частоте он создает сдвиг фаз, равный 90°. При изменении частоты сдвиг фаз также изменяется в ту или иную сторону, что изменяет время совпадения импульсов, и соответственно напряжение на выходе частотного детектора. Резистор R21 предназначен для снижения добротности контура с целью уменьшения нелинейных искажений.

Схема совпадений представляет собой разновидность перемножителя. Напряжение на выходе появляется только в те моменты, когда на обоих входах имеются импульсы одного знака. Если время задержки кратно целому числу периодов промежуточной частоты, то ток иа выходе схемы совпадений максимален. Если оно кратно нечетному числу полупериодов, то ток равен нулю.

Сигнал звуковой частоты снимается с вывода 8 микросхемы и через цепь C16R28R 29С18 поступает иа базу транзистора УТ11 предварительного УЗЧ, пропускающего весь спектр комплексного стереофонического сигнала. Цепочка, состоящая из резистора R35 и конденсатора С19, включенная параллельно резистору в цепи эмиттера R34, создает отрицательную обратную связь на низких звуковых частотах и тем самым выравнивает частотную характеристику. С помощью подстроечного резистора R29 устанавливается необходимое напряжение сигнала, подаваемого иа вход каскада иа транзисторе УТ11, а соответственно и выходного сигнала, подаваемого иа блок стереодекодера (/42).

С катушки связи L1.2 сигнал промежуточной частоты 10,7 МГц поступает иа схему бесшумной настройки, выполненную на микросхеме DA2 и транзисторах VT - VTIO. На левом транзисторе микросхемы
