DA2 выполнен усилитель-детектор сигнала УПЧ с напряжением отсечки, задаваемым правым транзистором этой микросхемы, который в диодном включении выполняет еще функцию термокомпеисации схемы бесшумной настройки.

Сущность бесшумной настройки состоит в том, что только при настройке приемника на станцию с уровнем сигнала, достаточным для качественного прослушивания (соотношение сигнал-шум более 26 дБ) появится сигнал на выходе УПЧ. Этим обеспечивается бесшумная настройка на станцию и ослабляются боковые настройки. При наличии достаточно сильного сигнала промежуточной частоты напряжение на базе транзистора VT8, а следовательно, и на эмиттере близко к нулю. Транзистор VTIO заперт, и продетектированный сигнал с вывода 8 микросхемы поступает иа базу транзистора VT11 предварительного усилителя звуковой частоты. При отсутствии сигнала или малом уровне входного сигнала ток транзистора VT8 возрастает, напряжение с эмиттера транзистора VT8 через транзистор VT9 прикладывается к базе транзистора VT10, который открывается. Устройство .АПЧ, выполненное на транзисторах VT4, VT7, работает следующим образом.

С вывода 10 микросхемы DA1 снимается сигнал АПЧ, который поступает на усилитель постоянного тока (на транзисторах VT7, VT4).

Значение выходного напряжения, подаваемого на варикапы блока УКВ, определяется падением напряжения на транзисторе VT4, которое, в свою очередь, зависит от напряжения на его базе, т. е. на коллекторе транзистора VT7, и регулируется подстроечным резистором Rl6.

Напряжение, которое снимается с делителя напряжения R11, R10 и резистора R12, подается на каскад ограничителя напряжения АПЧ, расположенный на объединительной плате А7, и на переключатель АПЧ,

Объединительная плата (А7) (см. рис. 5.2) содержит элементы схемы индикации нуля S-кривой, усилителя сигнала АПЧ и функциональные блоки А1, А2, А6 (блок УКВ, блок УПЧ-ЧМ и демодулятор, блок СД). Ограничитель напряжения АПЧ выполнен на транзисторах VT1 и VT2, дифференциальный усилитель сигнала АПЧ - на транзисторах VT3 и VT4. Диоды VD1 и VD2 служат в качестве развязок усилителя постоянного тока. Транзистор VT6 работает в ключевом режиме. Сигнал на него подается со схемы бесшумной настройки (с блока А6).

Дифференциальный каскад на транзисторах VT3 и VT4 дает максимальное усиление при нуле S-кривой. В это же время запирается транзистор VT6 и напряжение поступает с выхода усилителя па транзисторе VT5 (с его коллектора) на плату индикации точной настройки (на блок А8).

Блок стереодекодера (Д2) выполнен на И транзисторах и четырех диодах и работает по методу суммарно-разностного пре-

образования спектров тонального и иадто-нального сигналов.

С тракта УПЧ-ЧМ (вывода 10 блока А6) комплексный стереофонический сигнал через конденсатор С1 поступает на базу транзистора VT1 - первого усилительного каскада СД, На транзисторах VT2 и VT5 выполнен восстановитель поднесущей частоты, работающий по принципу умножителя добротности контура Ll.l СЗ. С помощью подстроечного резистора R8, включенного последовательно с контуром, осуществляется регулировка уровня поднесущей частоты, подавленной при передаче. На транзисторах VT6 и VT8 выполнен канал разностного стереосигнала.

Источником сигнала для мостового AM детектора VD10-VD13 является широкополосный трансформатор L2.1. L2.2.

Для подавления надтональных частот на выходе стереодекодера применены выходные каскады на транзисторах VT14, VT15, представляющие собой активные фильтры нижних частот.

Устройство индикации наличия стереопередачи работает в ключевом режиме.

Электронный ключ на транзисторах VT7 и VT8 открывается при наличии усиленного сигнала поднесущей частоты 31,25 кГц, снимаемого с контура Ll.l через цепочку С5 R42.

Порог срабатывания стереоиндикации определяется режимом работы транзисторов VT3 и VT4.

Ток, проходящий через открытый ключ VT7, VT8, зажигает светодиод VD6 на плате шкалы точной настройки, что свидетельствует о наличии стереопередачи.

Плата индикации точной настройки (А8). В этом блоке сигнал настройки усливается каскадами усилителя постоянного тока на транзисторах VT1-VT3 и поступает на преобразователь на транзисторах VT4- VT8. Преобразователь обеспечивает ступенчатое включение светодиодов VD1-VD5, установленных на плате шкалы точной настройки (АЮ). Точной настройке соответствует зажигание максимального количества светодиодов VD1-VD5.

Плата световой шкалы (А4) содержит 37 транзисторов и 33 диода. Каскад на транзисторах VT1 и VT2 является эмиттерным повторителем, который служит для уменьшения шунтирующего действия на источник регулирующего напряжения, расположенный в блоке фиксированных настроек (A3). Остальная часть схемы служит для включения светодиодов VD1-VD17 на плате шкалы настройки (А5). При изменении регулирующего напряжения, поступающего на варикапы блока УКВ (А1), светящиеся поочередно светодиоды как бы перемещаются по шкале.

Блок фиксированных настроек (A3) выполнен на четырех транзисторах. На транзисторах VT2 и VT3 выполнены цепи установки соответственно верхнего и нижнего опорных напряжений. Резистором R7 производится установка вехиего опорного напря-

At Плата управления

р

si3(i

KI90KT)

\9b \п'ткт1

2322

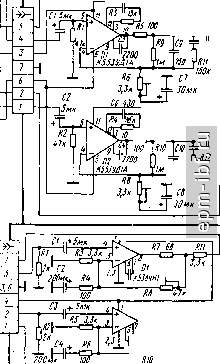

Рис. 5.3. Принципиальная электрическая схема усилительно-коммутационного блока радиокомплекса Ода-101-стерео (начало)

си 5т J200. +1

Alt Плата усимтеля корректора jT C 5M/<

[750 Уй

И9 6S т },зк

А5 Плата усилителя микрофонного

СИ t(¥30uK

К 510

200МК

С10 ЗОмк

а

is П !1

.25.2S27 ms

\39кЩ5к

}3,3к ЬЗОмк
