жения, резистором -нижнего опорного напряжения, каскадом иа транзисторе VT4 обеспечивается термокомпенсация. Напряжение для управления световой шкалой снимается с части нагрузки эмиттерного повторителя VTL Установка управляющего напряжения фиксированных настроек осуществляется переменными резисторами

А7 Плата фиттрод

im Ir2 bj Iro кк hi шт цт цт ueso цш шб

ir, 7±:.rt. =rr

CI =г=сг =j=a 4=f yCs =гйг

L2 \l3 \и \lS \LB

!S)29

Wjlf JJI

RI-R4, включение фиксированных настроек - переключателями S4-S7. Переключатель S3 включает обзорный диапазон.

Блок питания {А9) содержит силовой трансформатор Т и плату питания (А9). По электрической схеме плата питания состоит из следующих каскадов и устройств: выпрямитель (на диодах VD1-VD4)\ стабилизатор напряжения 15 В (иа транзисторах VT1-VT3); стабилизатор напряжения ЗОВ (на транзисторе VT4, микросхеме и стабилитроне VD5)\ стабилизатор напряжения 18 В (на транзисторах VT5, VT6).

Для регулировки напряжения 30 В служит переменный резистор R12. Переменными резисторами /?Р и R15 устанавливаются напряжения 15 и 18 В соответственно.

У салите льно-комнутациокяый блок (блок УКУ) (рис. 5.3) по принципиальной электрической схеме представляет собой предварительный двухканальный УЗЧ с устройством коммутации входов и регулировками громкости и тембра. Он состоит из объединительной платы (A3), на которой размещены два канала предварительного УЗЧ с регулировками стереобалаиса, громкости, тембра ВЧ и НЧ, электронные коммутаторы и разъемы для подключения плат усилителя предварительного звукоснимателя (А4), микрофонного усилителя (Л5) и платы ключей (А2). С объединительной платой связаны платы фильтров (Л7), стабилизации (А6) и плата Ослабление-10 дБ> (А8). С платой ключей соединяется плата управления (А1).

Объединительная плата (A3) содержит следующие каскады и устройства: усилители обоих каналов, выполненные на транзисторах VTl-VTS и VT4-VT6 и интегральных микросхемах D1 и D4 соответственно для левого и правого каналов; электронный ключ на микросхемах D2 и D3.

Плата усилителя предварительного звукоснимателя (А4) содержит двухканальный усилитель-корректор, выполненный на двух микросхемах D1 и D2.

Плата усилителя микрофонного (А5) содержит двухканальный усилитель, выполненный на микросхемах D1 и D2.

Плата ключей (А2) выполнена на микросхемах D1-D3, диодах VD1-VD20, транзисторах VT6-VTW и VTI-VT5. Она вырабатывает управляющие напряжения --14 и 5 В для подачи на управляющие электроды электронных ключей D2 и D3, расположенных на объединительной плате (A3). При нажатии кнопки на плате управления (А1) в плате ключей вырабатывается напряжение -14 В на соответствующих управляющих электродах D2 и D3.

Плата управления (А1) содержит элементы коммутации и светодиоды, которые показывают, какой вход включен.

Плата фильтров (А?) содержит пассивные LC-фильтры с переменными сопротив-

Рис. 5.3. Принципиальная электрическая схема усилительно-коммутационного 278 радиокомплекса Ода-101-стерео (окончание)

лениями, которые служат для регулировки частотной характеристики УЗЧ в узких участках нижних (240 Гц), средних (2500 Гц) и верхних (7500 Гц) частот.

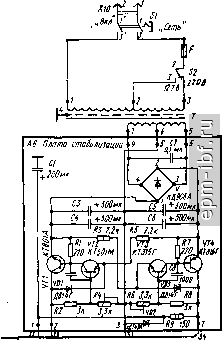

Блок питания состоит из платы стабилизации (Аб) и силового трансформатора Т.

Плата стабилизации (А6) содержит следующие каскады и устройства: выпрямитель, стабилизатор напряжения 1,5 В {VD2), стабилизатор напряжения -15 В (на транзисторах VT1 и VT2 и стабилитроне vol), стабилизатор напряжения 15 В (на транзисторах VT3, VT4 и стабилитроне VD3).

Для регулировки напряжения -15 В служит переменный резистор R4, для регулировки 15 В - переменный резистор R6.

Плата Ослабление -10 дБ (А8) содержит переключатели 5/-S3, с помощью которых переключаются делители в цепи предварительного УНЧ.

Блок оконечного усилителя (рис. 5.4) содержит двухканальный усилитель мощности со схемой защиты от коротких замыка-

ний и схемой индикации выходной мощности. Он содержит две одинаковые платы усилителей {А1, А2), платы выходных транзисторов {A3, А4), установленные на радиаторах, плату защиты (А5), плату световой индикации (Аб) и блок питания.

Плати усилителей (А1, А2) левого и правого каналов идентичны.

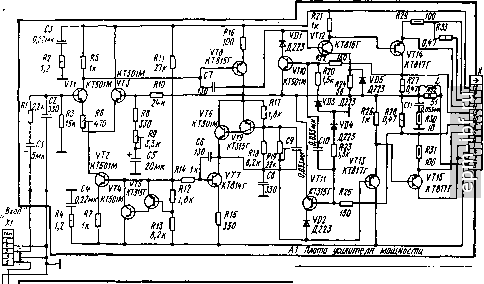

Плата усилителя (А1) содержит следующие каскады: дифференциальный усилитель (на транзисторах VT1, VT3), генератор тока (на транзисторах VT2, VT4, VT5, VT7), стабилизатор тока покоя (на транзисторах VT6, VT9), усилитель напряжения (на транзисторе VT8) схему защиты от коротких замыканий (на транзисторах VT10, VT11 и диодах VD1, VD2), фазоинверсный каскад (на транзисторах VT12, VT13), предоконечный каскад (на транзисторах VT14, VT15).

Плата защиты (А5) предназначена для защиты акустических систем от появления постоянного напряжения на выходе усили-

\aj Плат (/салащеля. мощности

I г

Пе/тлнмтем тпжетя сети сеть r-JMUj

/7 St

Рис. 5.4. (начало)

Рис. 5.4. Принципиальная электрическая схема блока оконечного усилителя раднокомп-лекса Ода-101-стерео : (окончание)

теля и для устранения щелчков в акустической системе при включении и выключении усилителя. Устройство выполнено на транзисторах VT1, VT2; УТЗ. диодах VD1. VD2 и реле К1.

Плата световой индикации (А6) состоит из двух преобразователей, выплоненных на транзисторах VT1-VT10 и диодах VD6, VD10. VD14, VD18 и VD8, VD12, VD16, VD20, которые обеспечивают последовательное зажигание светодиодов VD5, VD9, VD13. VD17, VD21 и VD7. VD11. VD15, VD19. Количество включенных светодиодов пропорционально выходному напряжению звуковой частоты, которое выпрямляется диодами VD3, VD4.

Блок питания состоит из силового трансформатора Т, выпрямителя на диодах VD1-VD4 и фильтрующих конденсаторов С2 и СЗ.

Блок магнитофона (рис. 5.5) является стереофоническим магнитофоном-приставкой с устройством динамического шумопонижения, с возможностью работы на двух типах ленты с рабочим слоем из гамма-окиси железа и двуокиси хрома.

Блок магнитофона функционально разделен на отдельные платы и узлы: лентопротяжный механизм (А}), плата усилителей записи и воспроизведения {А2), плата шу-моподавителя (АЗ), плата ключей (А4), плата коммутации {А5), плата усилителей индикаторов и автостопа (Аб), плата индикаторов уровня записи {А7), плата стабилизации (А8).

Плата усилителей записи и воспроизведения (А2) содержит по два канала усилителя воспроизведения и усилителя записи, генератор стирания и подмагничивания, устройства коммутации Запись - воспро-
