мы DI, D2 - формирователя частотной характеристики усилителя записи обоих каналов.

Функции переключателя типов ленты выполняют микросхемы D5 и D6 - в каналах воспроизведения и D7 и D8 - в каналах записи.

Генератор стирания и подмагничивания выполнен на транзисторах VT7 и VT8. Каскад на транзисторе VT9 является элементом цепей коррекции амплитудно-частотных характеристик при переключении типа используемой магнитной ленты.

Плата шумоподавителя A3 по электрической схеме состоит из следующих каскадов:

усилителя с разделенной нагрузкой на транзисторах VT1 и VT2; фильтра верхних частот на транзисторах VT3 и VT4; усилителя верхних частот - на транзисторах VT5-VT8; усилителя с разделенной нагрузкой на транзисторах VT9 и VTIO; эмнттерного повторителя на транзисторах VTJ] и VT12; ограничителя уровня на диодах VD1-VD4; порогового устройства на диодах VD5-VD12.

Плата ключей А4 по электрической схеме состоит из следующих каскадов: формирователя управляющих уровней на микросхеме D1; формирователя уровней для переключения типов ленты и для управлении

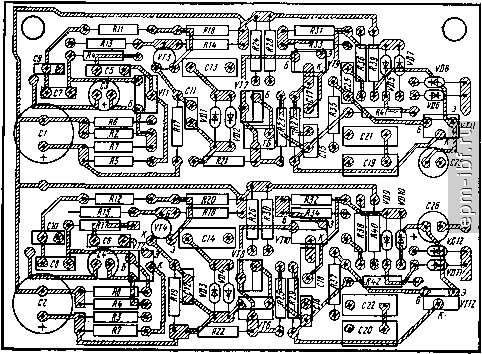

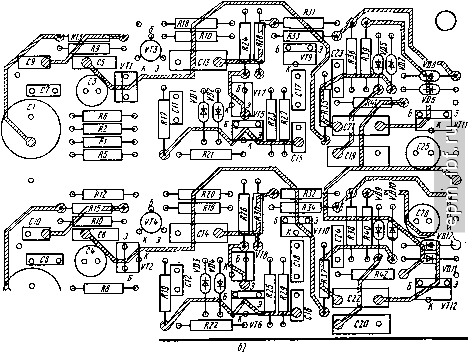

Рис. 5.8. Расположение радиоэлементов на печатных платах блока магнитофона:

(окончание)

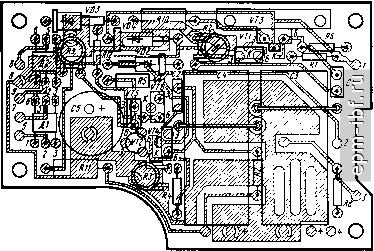

а - усилитель записи-воспроизведения; о - подавитель шума; в - плата стабилизации

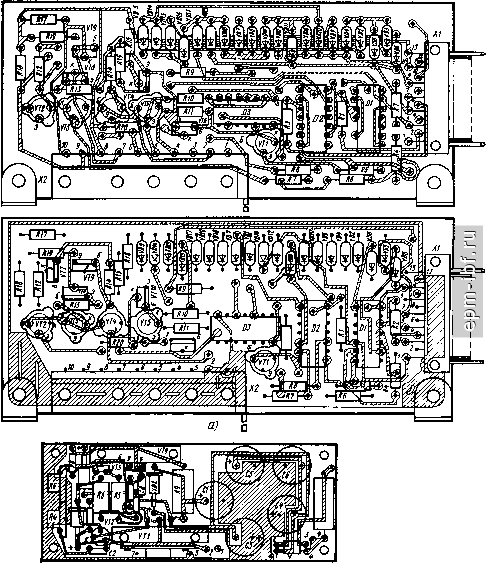

Рис. 5.9. Расположение радиоэлементов на печатных платах усилительно-коммутационного блока (начало): а - плата ключей; б - плата стабилизации; а - объеди нительиая плата
